自己制作的聲音接受模塊到底哪里出現了問題啊?沒有輸出0或1

ID:1020234 · 發表于 2022-5-4 21:57

這個聲音接受模塊是我們自己從網上資源結合到來制作的，運行結果是這個模塊并沒有作用，沒有輸出0或1，我想過換一個不同電壓源來運行，2.5V和5V都不行，還請教各位大神

ID:672792 · 發表于 2022-5-5 06:55

這個電路是音頻放大，如果讓輸出低電平或者高電平可以使用NE555或者單片機實現，

ID:149451 · 發表于 2022-5-5 07:09

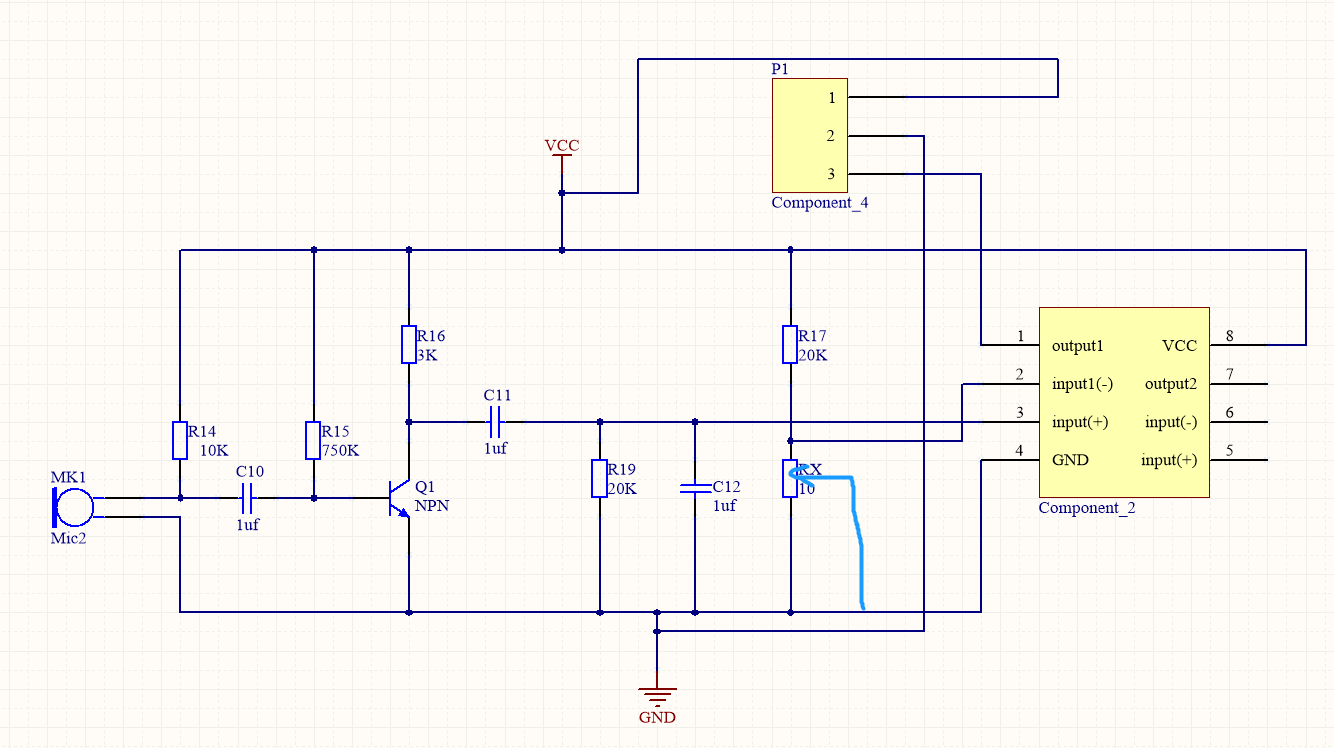

線路分析：咪頭、R14、C10聲源信號采集；Q1、R15、R16、C11信號前置放大；Component_2、R17、R19、Rx信號處理（放大？此處C12濾波？屏蔽高頻？）。
你的需求：在P1的3pin輸出“0”或“1”，隨聲波信號交替變化。
你要考慮的：模—數變化環節。
我的理解：你的這個模塊，若參數調試匹配合適，應該是一個音頻前級采集放大，在P1的3pin輸出一個幅度在0~Vcc間的交流信號，供給其后的數模轉換器或MCU數模轉換端口。

ID:491875 · 發表于 2022-5-5 07:27

樓主的電路運放是接成電壓比較器使用，所以，理論上是可以輸出0和1的。只要麥克風靈敏度足夠，Q1偏置合適，參考電位設置合理，輸出0和1是沒問題的。

ID:491875 · 發表于 2022-5-5 07:30

建議RX用1k或者510Ω的，這樣可調范圍寬一些。10Ω太小。

ID:491875 · 發表于 2022-5-5 07:33

另外，麥克風的偏置電阻可以適當降低一些，我的經驗是R14取值3k-5.1k比較合適，通常，在5V條件下，咪頭的偏置電阻與咪頭本身的靜態電阻大致相近靈敏度最高。咪頭的靜態電阻通常在3K左右。

ID:491875 · 發表于 2022-5-5 07:49

C12最好改成0.1UF，以免分壓過多，降低電路的響應速度

ID:1020234 · 發表于 2022-5-5 08:55

老愚童63 發表于 2022-5-5 07:30
建議RX用1k或者510Ω的，這樣可調范圍寬一些。10Ω太小。

我想問一下是不是PCB畫的有問題啊，我們才學習PCB沒多久

ID:401564 · 發表于 2022-5-5 19:11

1,運放畫成這樣,看著都頭痛
2,雙運放可以在后級加一個比較電路,用于整形
3,有運放就沒有必要用三極管了
給你一個電路參考,里面的電阻參數是要經過調節,隨便標示的而已 51hei截圖20220505191047.png

ID:149451 · 發表于 2022-5-5 19:44

hanhan0617 發表于 2022-5-5 08:55
我想問一下是不是PCB畫的有問題啊，我們才學習PCB沒多久

PCB的確有問題！

ID:149451 · 發表于 2022-5-5 19:46

NPN是個啥管？管腳看著別扭

ID:342822 · 發表于 2022-5-5 21:07

ID:213173 · 發表于 2022-5-6 06:04
