C語言if選擇結構語句[if語句學習]單片機程序有詳細注釋仿真

ID:815459 · 發表于 2022-4-30 18:13

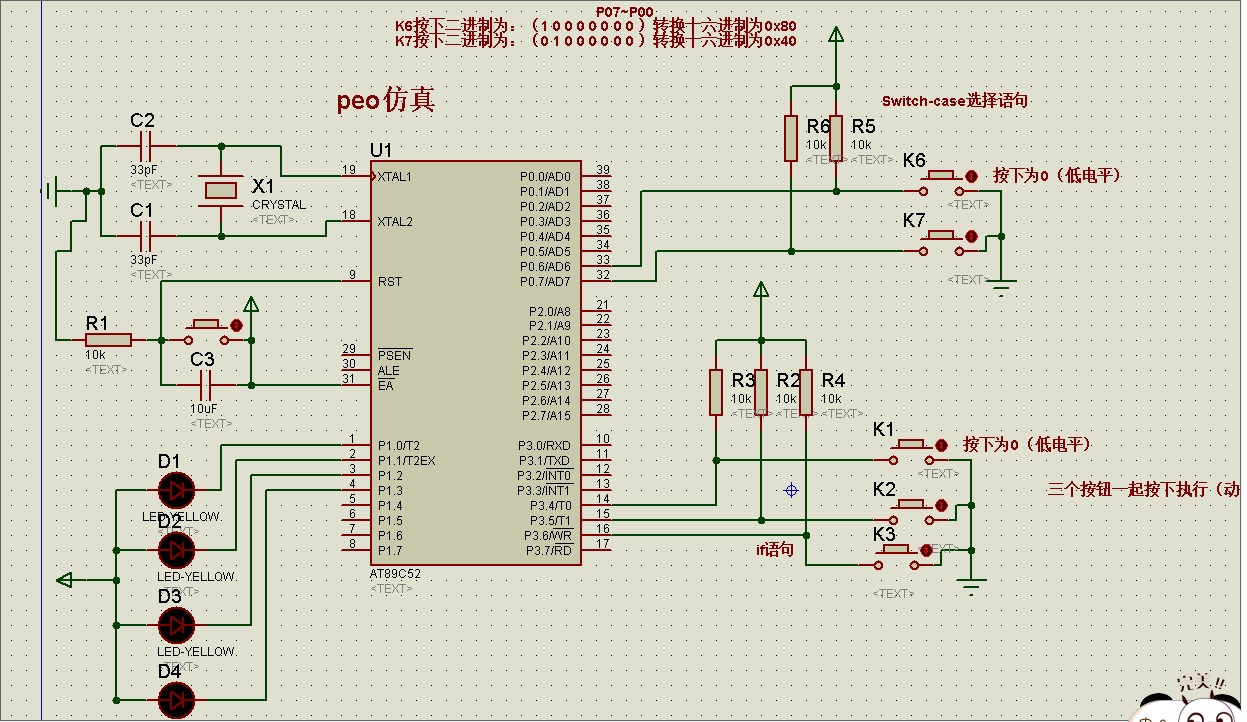

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

C語言if語句和switch語句學習和注釋。

單片機C語言源程序如下:

/*****************************************************************
C語言運算
運算符范例說明
+ a+b a變量值和b變量值相加
- a-b a變量值和b變量值相減
* a*b a變量值乘以b變量值
/ a/b a變量值除以b變量值
% a%b 取a變量值除以b變量值的余數
= a=6 將6設定給a變量，即a變量值等于6
+= a+=b 等同于a=a+b，將a和b相加的結果又存回a
-= a-=b 等同于a=a-b，將a和b相減的結果又存回a
*= a*=b 等同于a=a*b，將a和b相乘的結果又存回a
/= a/=b 等同于a=a/=b，將a和b相除的結果又存回a
%= a%=b 等同于a=a%b，a變量值除以b變量的余數又存回a
++ a++ a的值加1,即a=a=1
-- a-- a的值減1，即a=a-1
> a>b 測試a是否大于b
< a<b 測試a是否小于b
== a==b 測試a是否等于b
>= a>=b 測試a是否大于或等于b
<= a<=b 測試a是否小于或等于b
!= a!=b 測試a是否不等于b
&& a&&b a和b作邏輯AND,兩個變量是都是"真" ,結果才為"真" 否則結果為"0"
|| a||b a和b作邏輯OR，只要有任何一個變量為“真”，結果就為“真”
! !a 將a變量的值取反，即原來為“真”則變“假”則變為“真”
>> a>>b 將a按位右移b個位
<< a<<b 將a按位左移b個位,右側補"0"
| a|b a和b的按位做OR運算
& a&b a和b的按位做AND運算
^ a^b a和b的按位做XOR運算
~ ~a 將a的每一位取反
& a=&b 將b變量的地址存入a寄存器
* *a 用來取寄存器所指地址內的值
注意：在邏輯運算中，凡是結果為非“0”的數值即為真，等于“0”為假。
范例：1
a=1；
b=++a；
其運算過程是a值加1變為2，然后再將2賦值給b，所以b=2，a=2.
范例：2
a=1；
b=a++；
其運算過程是a原先的值1，先賦值給b，然后a再加1變為2，所以b=1，a=2.
*****************************************************************/
#include <REGX52.H> // 實例4
sbit K1=P3^4; //定義按鍵的輸入端K1鍵在左下角第一個開關
sbit K2=P3^5; //定義按鍵的輸入端K2鍵在左下角第二個開關
sbit K3=P3^6; //定義按鍵的輸入端K3鍵在左下角第三個開關
sbit LED1=P1^0; //定義LED1到LED4
sbit LED2=P1^1;
sbit LED3=P1^2;
sbit LED4=P1^3;
sbit LED5=P1^4;
void delay10ms(void) //延時程序
{
unsigned char i,j;
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
void LEDzx(void) // 3燈不亮
{
LED1=0;
LED2=1;
LED3=1;
LED4=1;
}
void LEDzx2(void) //2燈不亮
{
LED1=0;
LED2=0;
LED3=1;
LED4=1;
}
void LEDzx3(void) //1燈不亮
{
LED1=0;
LED2=0;
LED3=0;
LED4=1;
}
void LEDzx4(void) //全燈亮
{
LED1=0;
LED2=0;
LED3=0;
LED4=0;
}
void key() //按鍵判斷程序
{
if(K1==0) //K1鍵
{
delay10ms();
LEDzx(); //動作A:是條件表達式1、成立時立即執行。
}
else if(K2==0) //K2鍵
LEDzx2(); //動作B:是條件表達式1不成立，但條件表達式2成立時才會執行。
else if(K3==0) //K3鍵
LEDzx3(); // 動作C:是條件表達式1 、2不成立，條件表達式3成立時才會執行。
else
LEDzx4(); // 動作D:是條件表達式1、2、3都不成立時才會執行。
}
main() //主函數
{
while(1) //永遠循環,掃描判斷按鍵是否按下
{
key(); //調用按鍵識別函數
}
}
/************************************************************************

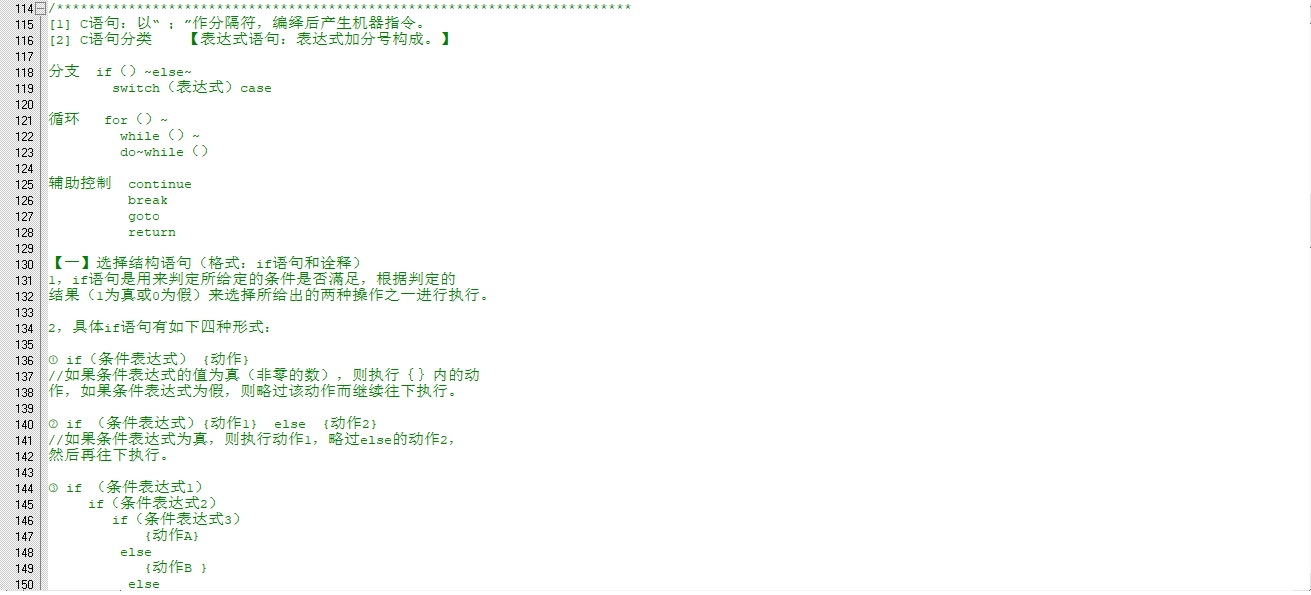

[1] C語句：以“ ；”作分隔符，編繹后產生機器指令。
[2] C語句分類【表達式語句：表達式加分號構成。】
分支 if（）~else~
switch（表達式）case
循環 for（）~
while（）~
do~while（）
輔助控制 continue
break
goto
return
【一】選擇結構語句（格式：if語句和詮釋）
1，if語句是用來判定所給定的條件是否滿足，根據判定的
結果（1為真或0為假）來選擇所給出的兩種操作之一進行執行。
2，具體if語句有如下四種形式：
① if（條件表達式） {動作}
//如果條件表達式的值為真（非零的數），則執行｛｝內的動
作，如果條件表達式為假，則略過該動作而繼續往下執行。
② if （條件表達式）{動作1} else {動作2}
//如果條件表達式為真，則執行動作1，略過else的動作2，
然后再往下執行。
③ if （條件表達式1）
if（條件表達式2）
if（條件表達式3）
{動作A}
else
{動作B }
else
{動作C }
else
{動作D }
// 動作A:是條件表達式1、2、3都成立時才會執行。
動作B:是條件表達式1、2、成立，但條件表達式3不成立時才會執行。
動作C:是條件表達式1 成立，條件表達式2不成立時才會執行。
動作D:是條件表達式1不成立時才會執行。
④ if （條件表達式1）
{動作A}
else if（條件表達式2）
{動作B}
else if（條件表達式3）
{動作C}
else
{動作D}
// 動作A:是條件表達式1、成立時立即執行。
動作B:是條件表達式1不成立，但條件表達式2成立時才會執行。
動作C:是條件表達式1 、2不成立，條件表達式3成立時才會執行。
動作D:是條件表達式1、2、3都不成立時才會執行。
二、四種形式的實例：
（1）實例1：if（條件表達式） {動作}
#include <REGX52.H>
sbit Pt=P1^3; //接發光二極管
unsigned short a; //變量a為:無符號短整型
unsigned char i,j; //變量i,j為:無符號字符型
void main(void) //主函數
{
if(a<10) //如果（a是否小于10）運行for語句
{
while(1) //大循環【正式語句】
{
Pt=0; //點亮發光二極管【正式語句】
for(i=6;i>0;i--) //延時【延時語句】 6*6000=36000
for(j=6000;j>0;j--);
Pt=1; //關閉發光二極管【正式語句】
for(i=2;i>0;i--) //延時【延時語句】 2*126=252
for(j=126;j>0;j--);
}
}
}
（2）實例2 if （條件表達式）{動作1} else {動作2}
#include <REGX52.H>
sbit Pt=P1^1;
sbit Ps=P1^3;
unsigned char i,j; //變量i,j為:無符號字符型
void ledOn(void) // ledOn函數
{
Ps=0; // 點亮發光二極管(P1.7口)
}
void le(void) // le函數
{
while(1) //大循環
{
Pt=0; //點亮發光二極管（P1.6口）
for(i=6;i>0;i--) //延時【延時語句】 6*6000=36000
for(j=6000;j>0;j--);
Pt=1; //關閉發光二極管
for(i=2;i>0;i--) //延時【延時語句】 2*126=252
for(j=126;j>0;j--);
}
}
void ifde2(void) // ifde2函數【正式if語句實例2】
{
if(a<1) //如果（a是否小于1）運行le();語句（如果條件表達式為真，則執行le();，略過else的ledOn(); ）
le(); //調用 le函數
else
ledOn(); //調用 ledOn函數
}
void main(void) //主函數
{
ifde2(); //調用 ifde2函數
}
（3）實例3
#include <REGX52.H> // 實例3
sbit K1=P3^4; //定義按鍵的輸入端K1鍵在左下角第一個開關
sbit K2=P3^5; //定義按鍵的輸入端K2鍵在左下角第二個開關
sbit K3=P3^6; //定義按鍵的輸入端K3鍵在左下角第三個開關
sbit LED1=P1^0; //定義LED1到LED4
sbit LED2=P1^1;
sbit LED3=P1^2;
sbit LED4=P1^3;
sbit LED5=P1^4;
void delay10ms(void) //延時程序
{
unsigned char i,j;
for(i=20;i>0;i--)
for(j=248;j>0;j--);
}
void key() //按鍵判斷程序
{
if(K1==0) //判斷K1是否按下鍵盤
{
delay10ms();
if(K2==0) //判斷K2是否按下鍵盤
{
delay10ms();
if(K3==0) //判斷K3是否按下鍵盤
{
LED1=0; //動作A:是條件表達式1、2、3都成立時才會執行。
LED2=0;
LED3=0;
LED4=0;
}
else
{
LED1=1; //動作B:是條件表達式1、2、成立，但條件表達式3不成立時才會執行。
LED2=0;
LED3=0;
LED4=0;
}
}
else
{
LED1=1;
LED2=1; //動作C:是條件表達式1 成立，條件表達式2不成立時才會執行。
LED3=0;
LED4=0;
}
}
else
{
LED1=1;
LED2=1;
LED3=1; //動作D:是條件表達式1不成立時才會執行。
LED4=0;
}
}
main() //主函數
{
while(1) //永遠循環,掃描判斷按鍵是否按下
{
key(); //調用按鍵識別函數
}
}
（4）實例4 在上面的執行代碼
二、一般形式：
************************************
if(表達式1) *
if(表達式2) //內嵌if *
語句1; //內嵌if *
else //內嵌if *
語句2; //內嵌if *
************************************
if(表達式1) //內嵌if *
if(表達式2) //內嵌if *
語句1; *
else *
語句3; *
************************************
if(表達式1) *
語句1; *
else *
if(表達式3) //內嵌if *
語句3; //內嵌if *
else //內嵌if *
語句4; //內嵌if *
************************************
if(表達式1) *
if(表達式2) 語句1; //內嵌if *
else 語句2; //內嵌if *
else *
if(表達式3) 語句3; //內嵌if *
else 語句4; //內嵌if *
*
***********************************/
/***********************************************************************
【二】Switch-case選擇語句
Switch-case選擇語句的一般形式如下：
Switch（表達式）
case 常量表達式1：語句1，[break;] // break；是跳出語句
case 常量表達式2：語句2，[break;]
···
case 常量表達式n：語句n，[break;]
default:語句n=1；
當switch表達式中的值與某一個case后面的常量表達式的值相等時，就
執行此case后面的語句：若與所有的case后面的常量表達式都不匹配時，
就執行default后面的語句。執行完一個case后面的語句后，控制流程轉
移到下一個case后面的語句的執行，可以在case分支的語句后面加break
語句來達到此目的。
switch case語句更適合跳轉分支較多的情況。它將直接跳轉到滿足條件的分支。分支越多，效率越高。
#include <reg51.h>
void main()
{
while(1)
{
switch(P0)
{
case 0x80:P1=0x80; break; //檢測上邊按下，控制D1亮。
case 0x40:P1=0x40; break; //檢測下邊按下，控制D2亮。
default:P1=0xff; //全關
}
｝
｝
*******************************************************************************/

復制代碼

Keil代碼與Proteus仿真下載:

if語句入門3.7z (54.24 KB, 下載次數: 28)
