請教各位這個原理圖里的U3是一種什么應用?有代替的辦法嗎

ID:1018980 · 發表于 2022-4-16 20:37

這個一個頻率預選器控制電路的一部分，根據頻率變化選擇U3輸出不同的電平 u3實際型號是82s131 這是一個古老的存儲器ic 請各位給指點下

ID:149451 · 發表于 2022-4-17 06:39

這個U3怎么看它都是個BCD編碼器IC，怎的就是“存儲器”了呢？
框圖工作原理：XA3信號經U4、U5（整形、緩沖.....）送到U3輸入端A0~A8，由O1~O4輸出BCD碼（頻率波段）。這基本就是個典型的BCD編碼過程。

ID:584814 · 發表于 2022-4-17 15:51

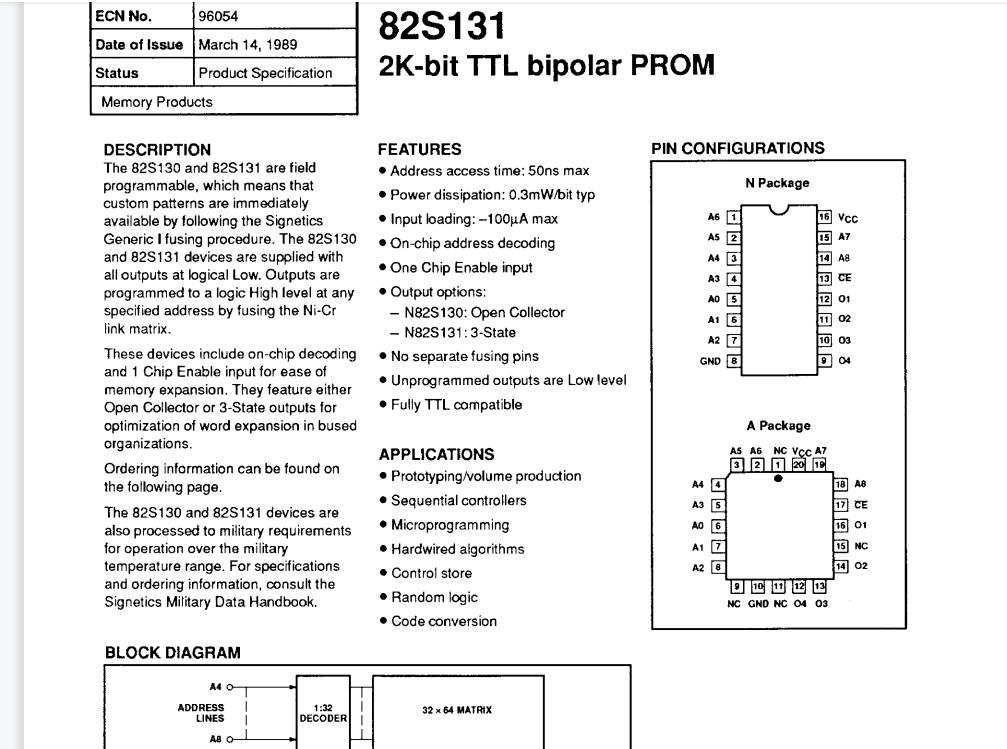

2K-bit TTL bipolar PROM，2K-bit雙極可編程序（一次性可編程）只讀存儲器。
百度到的主要就這意思，還有長長的E文說明書。
個人感覺先明白用這個做啥？知道用處用法等，就不難找出替換方案了。
如果只是維修中這個器件壞了，直接找廠家（如果沒倒閉的話，非芯片廠家）。

ID:1018980 · 發表于 2022-4-17 16:46

這個產品已經停產很久了我按照這個arcade-cabinets的辦法讀出了程序但是寫入到w27c512 換上去還是不能正常工作以前還能有部分頻率選擇正常換上寫好的27c512 就全部不行了。

ID:883242 · 發表于 2022-4-17 21:08

里面要燒寫的，如果有好的芯片，可以測出來邏輯輸入輸出關系，如果沒有那可以推測邏輯，如果推測不出來就只能找原廠了。

ID:1018980 · 發表于 2022-4-18 19:53

現在輸入輸出的電平都確定了就是不知道該怎樣來代替這個ic 還請各位老師指點

ID:688692 · 發表于 2022-4-19 09:08

自己寫個單片機替代掉算了

ID:1018980 · 發表于 2022-4-19 21:26

用單片機的話用哪種合適呢老師請教下該怎么編寫程序呢
