關于PMOS管的導通條件的疑問

ID:709761 · 發表于 2022-4-14 14:24

本帖最后由李冬于 2022-4-14 16:20 編輯

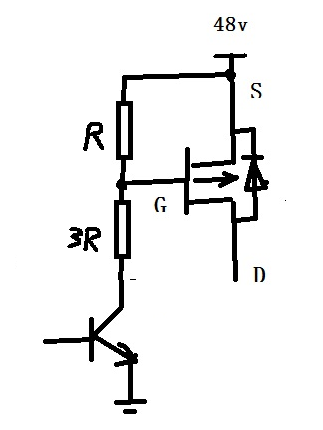

手冊上VGS最大正負20V，意思是VS和VG之間壓差不能大于正負20V嗎。如果三極管導通是不是就燒管子了。

如果S接GND,是不是G接負5V，才能導通。
如果S懸空，G接多少，才能導通。

ID:752974 · 發表于 2022-4-14 16:52

VGS電壓要根據MOS管的參數確定，在三極管的c和G之間加一個電阻，調整兩個電阻的數值，在三極管導通時使VG符合MOS導通的要求。

ID:732794 · 發表于 2022-4-14 20:07

三極管導通時，控制G上面的電壓在28-48V。
一般MOS驅動電壓為10-12V，所以你這里控制G門電壓為38V左右即可。
即：G=48V時，PMOS關斷，G=38V時，PMOS導通。

ID:213173 · 發表于 2022-4-14 21:49

手冊上VGS最大正負20V，超過正負20V可能擊穿。一般VGS閾值電壓不大于5V，典型應用VGS 5-10V。對于PMOS管如果S接GND,G接負5V能夠?qū)āＨ绻鸖懸空，G接多少V都沒有意義。
