隔離電源,如何測電壓?共地測電壓會有什么影響

[復制鏈接]
跳轉到指定樓層
樓主

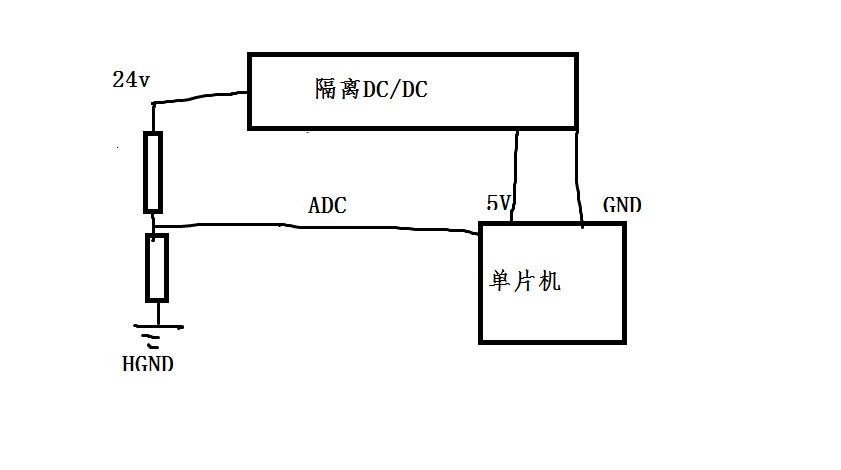

可以共地測電壓?jiǎn)幔瑫?huì)有什么影響



分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:752974 發表于 2022-4-14 16:56 | 只看該作者
這種隔離沒有意義的,沒有公共點,ADC的電壓如何引到單片機上?都是模擬量的情況下,需要共地,才能正常工作。
回復

使用道具 舉報

板凳
ID:951528 發表于 2022-4-14 17:59 | 只看該作者
你這不都接一起嗎,怎么叫隔離電源
回復

使用道具 舉報

地板
ID:123289 發表于 2022-4-15 10:48 | 只看該作者
只要有共點,就不是隔離了。
當然可以有共點,看你的需求,理解為何要隔離。
回復

使用道具 舉報

5#
ID:155507 發表于 2022-4-15 11:26 | 只看該作者

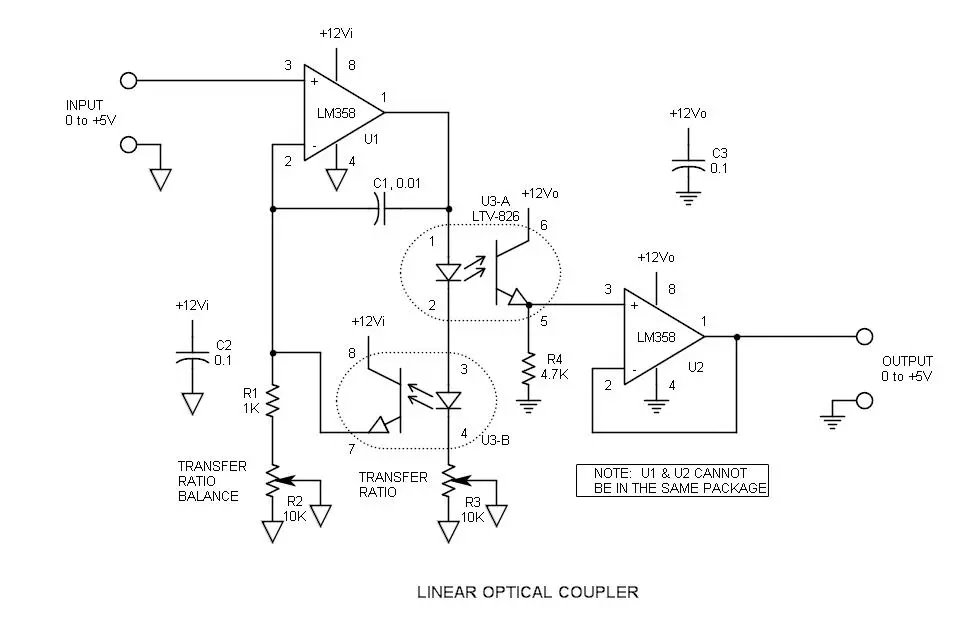

可以用這樣的隔離測電壓電路。

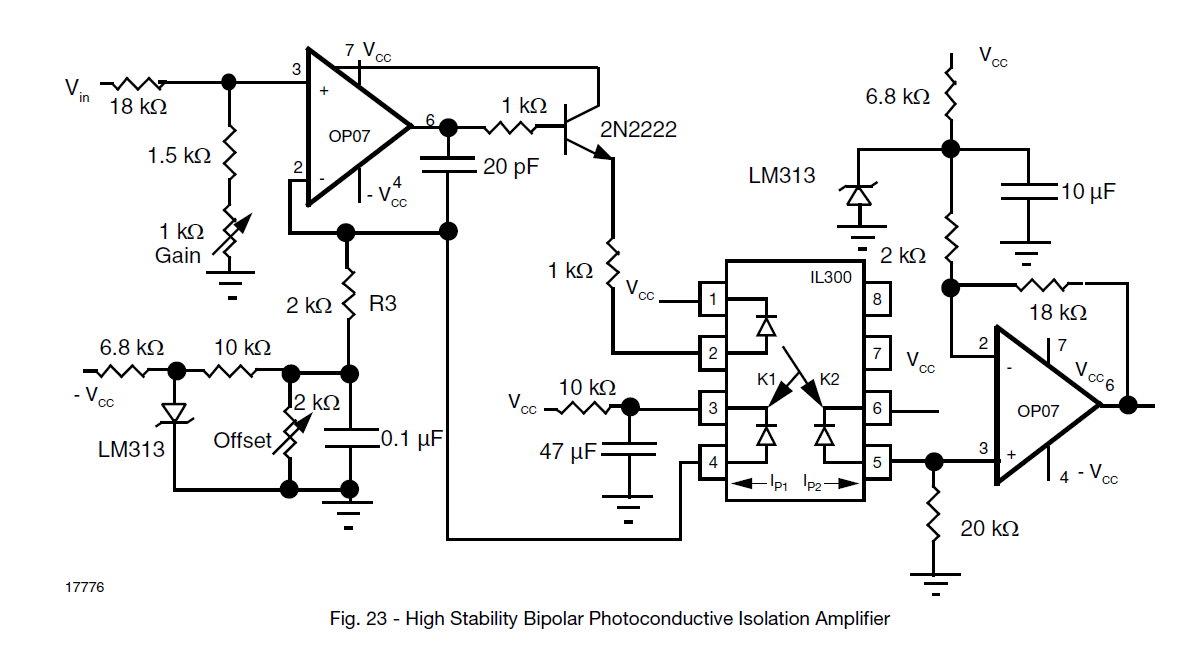

或者用這個IL300芯片做隔離測電壓。








il300.pdf

198.84 KB, 下載次數: 1

appnote50.pdf

275.93 KB, 下載次數: 1

appn54.pdf

114.71 KB, 下載次數: 1
