兩個穩壓二極管反接，串聯在電路里起到什么作用？

ID:506700 · 發表于 2022-4-12 16:21

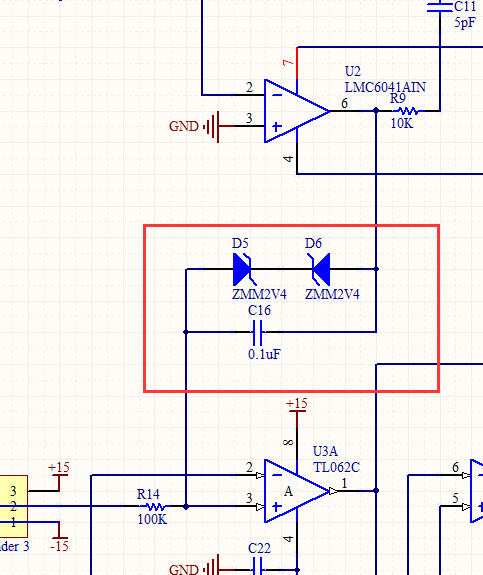

紅框的作用是啥？有沒有大佬知道的？

ID:404160 · 發表于 2022-4-12 20:25

雙向保護

ID:883242 · 發表于 2022-4-12 20:29

限制電壓，也就是鉗位。讓兩個二極管兩端電壓不超過3.1V，信號是雙向的。

ID:491875 · 發表于 2022-4-13 07:57

雙向限幅。

ID:123289 · 發表于 2022-4-14 09:33

這是常用的方式，如樓上所說：雙向穩壓。

ID:960157 · 發表于 2022-4-14 10:54

TVS作用。

ID:506700 · 發表于 2022-4-14 15:24

yzwzfyz 發表于 2022-4-14 09:33
這是常用的方式，如樓上所說：雙向穩壓。

但是上邊是運放的輸出，下邊輸入已經給了-15V串聯了一個電阻接入運放輸入，這兩個之間接雙向穩壓，是上邊改變下邊還是下邊改變上邊呢？比方說上邊運放輸出5V，下邊是是不是運放正輸入端就是5V-3.1v=1.9V?

ID:123289 · 發表于 2022-4-15 08:41

1、設正反穩壓值是3.1V。
2、不能認定穩壓管兩側的壓差就是3V，應當是0-3.1V之間！3.1V是導通時，<3.1V是不通時。
3、【上邊運放輸出5V，下邊是是不是運放正輸入端就是5V-3.1v=1.9V?】
要看R14左邊的電壓是什么？由于圖中未標，我就不好說了。就假設是A吧。
如果是A=GND，則你是對的。在A<1.9V時，你都是對的。(穩壓管導通)
如果在8.1>A>1.9，則運放正輸入端=A。(穩壓管不通)
如果在A>8.1，則運放正輸入端=5+3.1=8.1。(穩壓管導通)

ID:506700 · 發表于 2022-4-15 08:49

yzwzfyz 發表于 2022-4-15 08:41
1、設正反穩壓值是3.1V。
2、不能認定穩壓管兩側的壓差就是3V，應當是0-3.1V之間！3.1V是導通時，1.9，則 ...

電壓是負15V，非常感謝，我悟了！

ID:1018762 · 發表于 2022-4-15 21:41

限制電路中的電壓，進行雙向保護，將電壓限制在301v以下。
