基于單片機6個數碼管顯示的數字鐘程序

[復制鏈接]
ID:914603 發表于 2022-4-8 23:57 | 顯示全部樓層 |閱讀模式
這是我上個月寫的，因為第一次寫所以挑了個簡單的數字鐘練下手。
附件里包含代碼和仿真圖。

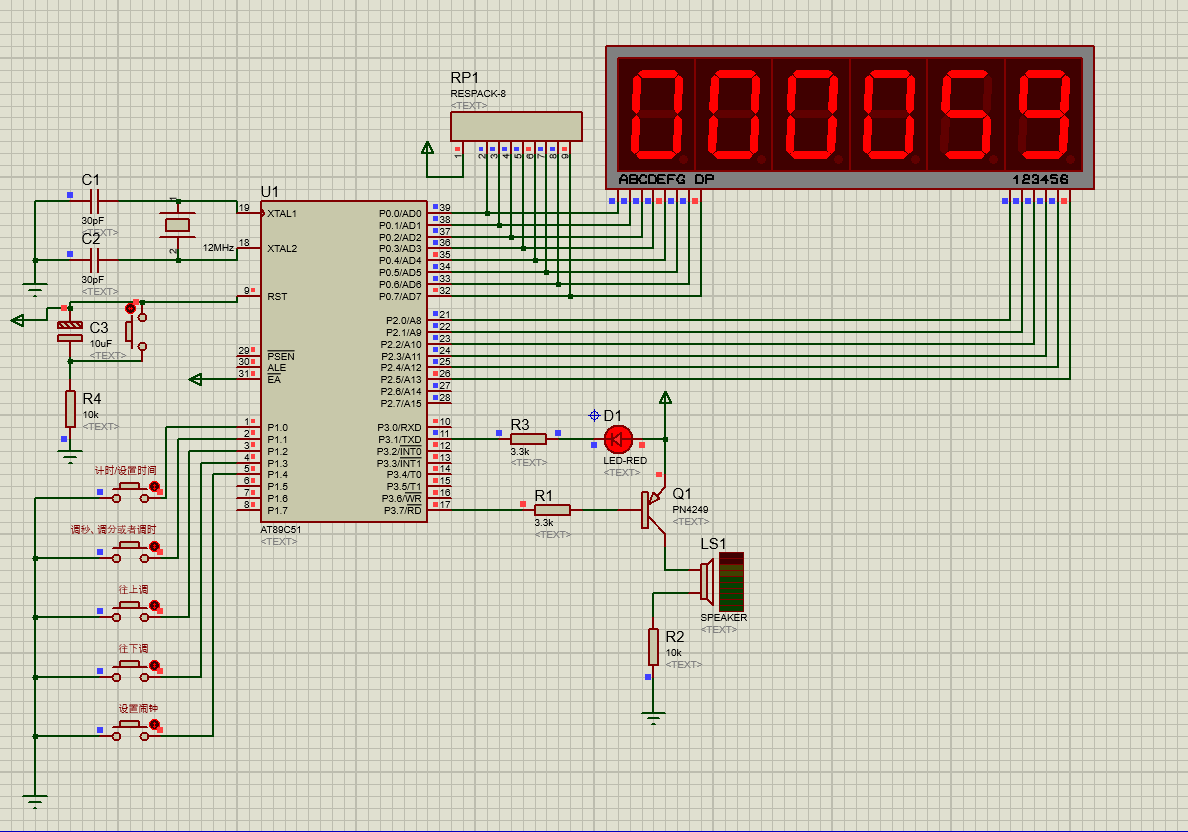

屏幕截圖 2022-04-08 235205.png

單片機源程序如下:
  1. #include<reg51.h>
  2. sbit no_off = P1^0;                //該按鍵用于暫停計時，設置時間
  3. sbit select = P1^1;                //該按鍵選擇調秒，分鐘，還是調小時，上電默認選擇秒
  4. sbit add = P1^2;                        //該按鍵往上調
  5. sbit sub = P1^3;                        //該按鍵往下調
  6. sbit set = P1^4;                        //該按鍵用于設置鬧鐘
  7. sbit led = P3^1;                        //設置了鬧鐘，該指示燈亮，否則不亮
  8. sbit beep = P3^7;                        //用于設置鬧鐘

  10. unsigned char state = 0;                 //匹配選擇調秒、調分或者調時的狀態
  11. unsigned char hour = 0;
  12. unsigned char min = 0;
  13. unsigned char sec = 0;
  14. unsigned char set_hour=0;
  15. unsigned char set_min=0;
  16. unsigned char count = 0;
  17. unsigned char num=0;                        //該變量用來設置led閃爍，定時時間到，led閃爍1秒鐘
  18. unsigned char disp[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};                //共陽數碼管字形碼

  20. void delay(unsigned int k);
  21. void scan(void);
  22. void alarm(void);
  23. void display(void);

  25. void main(void)
  26. {
  27.
  28.         TMOD=0x11;
  29.         TH0=(65535-50000)/256;
  30.         TL0=(65535-50000)%256;
  31.         TH1=(65535-500)/256;
  32.         TL1=(65535-500)%256;
  33.         EA=1;
  34.         ET0=1;
  35.         ET1=1;
  36.         TR0=1;
  37.         TR1=0;
  38.         led=1;
  39.         while(1)
  40.         {
  41.                 scan();
  42.                 display();
  43.         }
  44. }

  46. void delay(unsigned int k)                //延時
  47. {
  48.         unsigned int i;
  49.         for(i=0;i<k;i++);
  50. }

  52. void scan(void)                                                        //按鍵掃描
  53. {
  54.         if(no_off==0)
  55.         {
  56.                 delay(1200);
  57.                 if(no_off==0) {TR0=~TR0;}
  58.                 while(!no_off);
  59.         }
  60.         if(select==0)
  61.         {
  62.                 delay(1200);
  63.                 if(select==0)
  64.                 {
  65.                         state++;
  66.                         if(state==3) state=0;
  67.                 }
  68.                 while(!select);
  69.         }
  70.   if(add==0)
  71.         {
  72.                 delay(1200);
  73.                 if(add==0)
  74.                 {
  75.                         switch(state)
  76.                         {
  77.                         case 0:{ sec++; if(sec==60) sec=0;break;}
  78.                         case 1:{ min++; if(min==60) min=0;break;}
  79.                         case 2:{ hour++; if(hour==24) hour=0;break;}
  80.                         default :        ;
  81.                         }
  82.                 }
  83.                 while(!add);
  84.         }
  85.         if(sub==0)
  86.         {
  87.                 delay(1200);
  88.                 if(sub==0)
  89.                 {
  90.                         switch(state)
  91.                         {
  92.                         case 0:{ sec--; if(sec==255) sec=59;break;}
  93.                         case 1:{ min--; if(min==255) min=59;break;}
  94.                         case 2:{ hour--; if(hour==255) hour=23;break;}
  95.                         default :        ;
  96.                         }
  97.                 }
  98.                 while(!sub);
  99.         }
  100.         if(set==0)
  101.         {
  102.                 delay(1200);                        //消抖
  103.                 if(set==0)
  104.                 {
  105.                         led=~led;
  106.                         set_hour=hour;        //設置鬧鐘的小時
  107.                         set_min=min;                //設置鬧鐘的分鐘
  108.                         while(!set);                //等待按鍵釋放
  109.                 }
  110.         }
  111. }

  113. void display(void)                //數碼管掃描顯示函數
  114. {
  115.         unsigned char i;
  116.         for(i=0;i<6;i++)
  117.         {
  118.                 switch(i)
  119.                 {
  120.                         case 0: {P0=disp[hour/10];P2=0x01;break;}
  121.                         case 1: {P0=disp[hour%10];P2=0x02;break;}
  122.                         case 2: {P0=disp[min/10];P2=0x04;break;}
  123.                         case 3: {P0=disp[min%10];P2=0x08;break;}
  124.                         case 4: {P0=disp[sec/10];P2=0x10;break;}
  125.                         case 5: {P0=disp[sec%10];P2=0x20;break;}
  126.                 }
  127.                 delay(200);
  128.                 P0=0xff;                        //消隱
  129.         }
  130. }

  132. void time(void) interrupt 1                //定時1s
  133. {
  134.         EA=0;TR0=0;
  135.         TH0=(65535-50000)/256;
  136.         TL0=(65535-50000)%256;
  137.         count++;
  138.         if(count==20)
  139.         {
  140.                 count=0;
  141.                 sec++;
  142.                 if(sec==60)
  143.                 {
  144.                         sec=0;
  145.                         min++;
  146.                         if(min==60)
  147.                         {
  148.                                 min=0;
  149.                                 hour++;
  150.                                 if(hour==24)
  151.                                 {
  152.                                         hour=0;
  153.                                 }
  154.                         }
  155.                 }
  156.         }
  157.                 if((min==set_min)&&(hour==set_hour)&&(led==0)&&(TR0=1)) TR1=1;                        //時間到，鬧鐘響
  158.                 if((min==set_min+1)&&(hour==set_hour)) {TR1=0;led=1;}                                                                //鬧鐘響一分鐘后關閉，同時關閉指示燈
  159.                 EA=1;TR0=1;
  160. }

  162. void alarm() interrupt 3                //鬧鐘響應
  163. {
  164.         EA=0;TR1=0;
  165.         TH1=(65535-500)/256;
  166.         TL1=(65535-500)%256;
  167.         beep=~beep;
  168.         num++;
  169.         if(num==250)
  170.         {
  171.                 num=0;
  172.                 led=~led;                                                        //led燈閃爍
  173.         }
  174.         EA=1;TR1=1;
  175. }
復制代碼

Keil代碼下載:
數字鐘.zip (92.47 KB, 下載次數: 31)

評分

參與人數 1黑幣 +10 收起 理由
admin + 10 共享資料的黑幣獎勵！

查看全部評分
