單片機帶負溫度顯示檢測報警Proteus仿真電路程序

ID:892093 · 發表于 2022-4-2 21:34

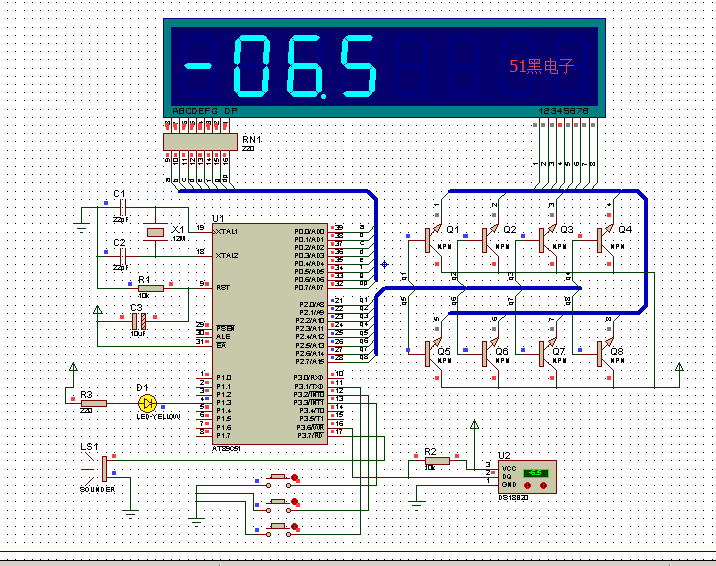

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

#include "reg52.h"
//---重定義關鍵詞---//
#define uchar unsigned char
#define uint unsigned int
//--定義使用的IO口--//
sbit DQ =P3^6;
sbit BEEP=P3^7; //定義蜂鳴器
sbit ALAM=P1^3; //定義燈光報警
sbit SET=P3^1; //定義調整鍵
sbit ADD=P3^3;
sbit DEC=P3^2;
bit shanshuo_st; //閃爍間隔標志
bit beep_st; //蜂鳴器間隔標志
char shangxian=38; //上限報警溫度，默認值為38
char xiaxian=-6; //下限報警溫度，默認值為-6
uchar set_st=0; //狀態標志
uchar m; //溫度值全局變量（整數）
char Signed_Current_temp;
uchar n; //溫度值全局變量（小數）
char num=0;
uchar DisplayData[8];
uchar code DSY_CODE[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90};
uchar data DSY_IDX[]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
uchar code df_table[]={0,1,1,2,3,3,4,4,5,6,6,7,8,8,9,9};
void Alarm();
/*******************************************************************************
* 函數名 : delay
* 函數功能 : 延時函數，i=1時，大約延時10us
*******************************************************************************/
void delay(uint i)
{
while(i--);
}
void Delay1ms(uint y)
{
uint x;
for( ; y>0; y--)
{
for(x=110; x>0; x--);
}
}
void datapros(void)
{
DisplayData[1] = DSY_CODE[m/10];
DisplayData[2] = DSY_CODE[m%10]&0x7F;
DisplayData[3] = DSY_CODE[n];
}
//=====================================================================================
//=====================================================================================
//=====================================================================================
/*****延時子程序*****/
void Delay_DS18B20(int num)
{
while(num--) ;
}
/*****初始化DS18B20*****/
void Init_DS18B20(void)
{
unsigned char x=0;
DQ = 1; //DQ復位
Delay_DS18B20(28); //稍做延時
DQ = 0; //單片機將DQ拉低
Delay_DS18B20(80); //精確延時，大于480us
DQ = 1; //拉高總線
Delay_DS18B20(14);
x = DQ; //稍做延時后，如果x=0則初始化成功，x=1則初始化失敗
Delay_DS18B20(20);
}
/*****讀一個字節*****/
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 給脈沖信號
dat>>=1;
DQ = 1; // 給脈沖信號
if(DQ)
dat|=0x80;
Delay_DS18B20(4);
}
return(dat);
}
/*****寫一個字節*****/
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)
{
DQ = 0;
DQ = dat&0x01;
Delay_DS18B20(5);
DQ = 1;
dat>>=1;
}
}
/*****讀取溫度*****/
void ReadTemperature(void)
{
unsigned char a=0;
unsigned char b=0;
//unsigned int t=0;
uchar ng=0;
//float tt=0;
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0x44); //啟動溫度轉換
Delay1ms(15);
Init_DS18B20();
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0xBE); //讀取溫度寄存器
a=ReadOneChar(); //讀低8位
b=ReadOneChar(); //讀高8位
if((b&0XF8)==0XF8)
{
b=~b;
a=~a+1;
if(a==0X00)b++;
ng=1; //為負數
}
n=df_table[a&0X0F];
if(ng==1)
{
DisplayData[0] = 0xbf;
}
else
{
DisplayData[0] = 0xff;
}
m=((a&0Xf0)>>4)|((b&0X07)<<4);
Signed_Current_temp=ng?-m:m;
//t=b; //高8位轉移到t
// t<<=8; //t數據左移8位
// t=t|a; //將t和a按位或，得到一個16位的數
//tt=t*0.0625; //將t乘以0.0625得到實際溫度值（溫度傳感器設置12位精度，最小分辨率是0.0625）
// t= tt*10+0.5; //放大10倍（將小數點后一位顯示出來）輸出并四舍五入
//return(t); //返回溫度值
}
/*****讀取溫度*****/
void check_wendu(void)
{
//uint a,b,c,i;
uint i;
for( i=2;i>0;i--){ //重復3次
ReadTemperature(); //獲取溫度值
//a=c/100; //計算得到十位數字
//b=c/10-a*10; //計算得到個位數字
// m=c/10; //計算得到整數位
// n=c-a*100-b*10; //計算得到小數位
// if(m<0){m=0;n=0;} //設置溫度顯示上限
if(m>99){m=99;n=9;} //設置溫度顯示上限
}
}
/*******************************************************************************
* 函數名 :DigDisplay()
* 函數功能 :數碼管顯示函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void DigDisplay()
{
uint i;
P0=0xff;
P2=0x00;
for(i=30;i>0;i--){
P2=DSY_IDX[0];
P0=DisplayData[0];//發送數據
delay(150); //間隔一段時間掃描
P0=0xff;//消隱
P2=DSY_IDX[1];
P0=DisplayData[1];//發送數據
delay(150); //間隔一段時間掃描
P0=0xff;//消隱
P2=DSY_IDX[2];
P0=DisplayData[2];//發送數據
delay(150); //間隔一段時間掃描
P0=0xff;//消隱
P2=DSY_IDX[3];
P0=DisplayData[3];//發送數據
delay(250); //間隔一段時間掃描
P0=0xff;//消隱
Alarm(); //報警檢測
}
}
/*****報警子程序*****/
void Alarm()
{
float tem,xiaoshu;
tem=Signed_Current_temp;
xiaoshu=n;
xiaoshu=xiaoshu*0.1;
if(((tem+xiaoshu)>=shangxian)||((tem-xiaoshu)<xiaxian))
{
BEEP=!BEEP;
ALAM=0;
}
else
{
BEEP=1;
ALAM=1;
}
}
/*****顯示報警溫度子程序*****/
void Disp_alarm(char baojing)
{
uint i;
P0=0xff;
P2=0x00;
for(i=2;i>0;i--){
P2=DSY_IDX[0];
if(set_st==1)P0=0x89; //上限H
else if(set_st==2)P0=0xC7; //下限L標示
delay(100);
P0=0xff;//消隱
P2=DSY_IDX[1];
if(baojing<0)
{
P0 = 0xbf;
baojing=-baojing;
}
else
{
P0 = 0xff;
}
delay(100);
P0=0xff;//消隱
P2=DSY_IDX[2];
P0=DSY_CODE[baojing/10];
delay(100);
P0=0xff;//消隱
P2=DSY_IDX[3];
P0=DSY_CODE[baojing%10];
delay(200);
P0=0xff;//消隱
}
}
/*******************************************************************************
* 函數名 : main
* 函數功能 : 主函數
* 輸入 : 無
* 輸出 : 無
*******************************************************************************/
void main()
{
EA=1;
IT0=1; //外部中斷的觸發方式，下降沿觸發
IT1=1;
check_wendu();
Delay1ms(900);
check_wendu();
datapros();
BEEP=1;
ALAM=1;
while(1)
{
if(SET==0)
{
delay(2000);
do{}while(SET==0);
set_st++;shanshuo_st=1;
if(set_st>2)set_st=0;
}
if(set_st==0)
{
BEEP=1;
EX0=0; //關閉外部中斷0
EX1=0; //關閉外部中斷1
check_wendu();
datapros();
DigDisplay();
//Alarm(); //報警檢測
}
else if(set_st==1)
{
BEEP=1; //關閉蜂鳴器
ALAM=1;
EX0=1; //開啟外部中斷0
EX1=1; //開啟外部中斷1
if(shanshuo_st) {Disp_alarm(shangxian);}
}
else if(set_st==2)
{
BEEP=1; //關閉蜂鳴器
ALAM=1;
EX0=1; //開啟外部中斷0
EX1=1; //開啟外部中斷1
if(shanshuo_st) {Disp_alarm(xiaxian);}
}
}
}
/*****外部中斷0服務程序*****/
void int0(void) interrupt 0
{
EX0=0; //關外部中斷0
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

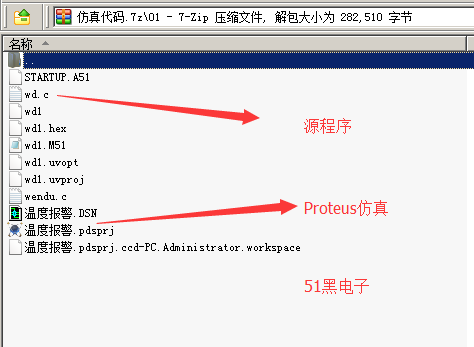

所有資料51hei附件下載:

仿真代碼.7z (65.18 KB, 下載次數: 26)
