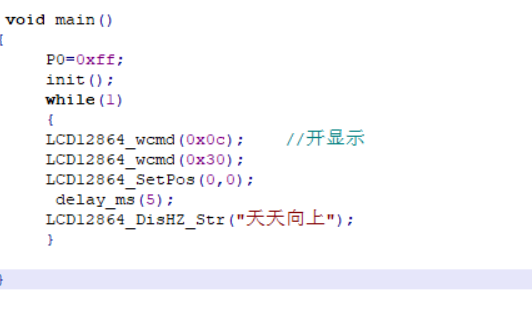

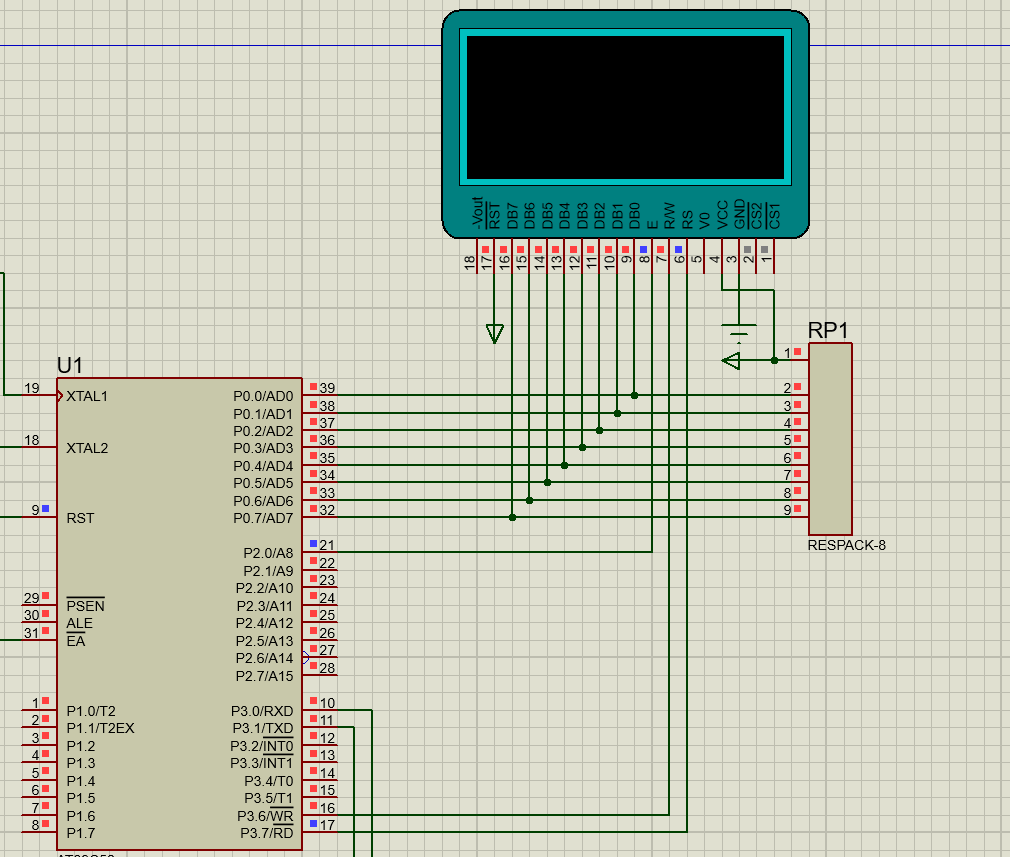

LCD12864顯示黑屏，怎么解決，想顯示漢字

[復制鏈接]
跳轉到指定樓層
樓主

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:96682 發表于 2022-3-30 20:58 來自手機 | 只看該作者
已知的條件出現這結果不意外
回復

使用道具 舉報

板凳
ID:155507 發表于 2022-3-30 21:50 | 只看該作者
這個是無字庫的12864屏 KS0108驅動


  2. /*---------------------------------------------------------------------*/
  3. /* --- STC MCU Limited ------------------------------------------------*/
  4. /* --- STC 1T Series MCU Demo Programme -------------------------------*/

  6. /* 如果要在程序中使用此代碼,請?jiān)诔绦蛑凶⒚魇褂昧薙TC的資料及程序        */
  7. /*---------------------------------------------------------------------*/



  11. /*************  本程序功能說明  **************

  13. 驅動LCD128*64黑白點陣屏.

  15. 用戶可以修改宏來選擇時鐘頻率.

  17. 顯示效果為: 第一行顯示模擬的RTC時間, 7、8行顯示8個16*16點的漢字. 本程序使用的LCD是有兩個片選的.

  19. 注意: LCD接口的16腳是空腳, 本程序要把這個腳接到P2.2做另一頁的片選.

  21. ******************************************/


  24. #include    "reg51.h"
  25. #include    "intrins.h"

  27. #define     MAIN_Fosc       11059200L   //定義主時鐘

  29. typedef     unsigned char   u8;
  30. typedef     unsigned int    u16;
  31. typedef     unsigned long   u32;

  33. sfr TH2  = 0xD6;
  34. sfr TL2  = 0xD7;
  35. sfr IE2   = 0xAF;
  36. sfr INT_CLKO = 0x8F;
  37. sfr AUXR = 0x8E;
  38. sfr AUXR1 = 0xA2;
  39. sfr P_SW1 = 0xA2;
  40. sfr P_SW2 = 0xBA;
  41. sfr S2CON = 0x9A;
  42. sfr S2BUF = 0x9B;

  44. sfr ADC_CONTR = 0xBC;   //帶AD系列
  45. sfr ADC_RES   = 0xBD;   //帶AD系列
  46. sfr ADC_RESL  = 0xBE;   //帶AD系列
  47. sfr P1ASF = 0x9D;   //只寫，模擬輸入(AD或LVD)選擇

  49. sfr P4   = 0xC0;
  50. sfr P5   = 0xC8;
  51. sfr P6   = 0xE8;
  52. sfr P7   = 0xF8;
  53. sfr P1M1 = 0x91;    //PxM1.n,PxM0.n     =00--->Standard,    01--->push-pull
  54. sfr P1M0 = 0x92;    //                  =10--->pure input,  11--->open drain
  55. sfr P0M1 = 0x93;
  56. sfr P0M0 = 0x94;
  57. sfr P2M1 = 0x95;
  58. sfr P2M0 = 0x96;
  59. sfr P3M1 = 0xB1;
  60. sfr P3M0 = 0xB2;
  61. sfr P4M1 = 0xB3;
  62. sfr P4M0 = 0xB4;
  63. sfr P5M1 = 0xC9;
  64. sfr P5M0 = 0xCA;
  65. sfr P6M1 = 0xCB;
  66. sfr P6M0 = 0xCC;
  67. sfr P7M1 = 0xE1;
  68. sfr P7M0 = 0xE2;

  70. sbit P00 = P0^0;
  71. sbit P01 = P0^1;
  72. sbit P02 = P0^2;
  73. sbit P03 = P0^3;
  74. sbit P04 = P0^4;
  75. sbit P05 = P0^5;
  76. sbit P06 = P0^6;
  77. sbit P07 = P0^7;
  78. sbit P10 = P1^0;
  79. sbit P11 = P1^1;
  80. sbit P12 = P1^2;
  81. sbit P13 = P1^3;
  82. sbit P14 = P1^4;
  83. sbit P15 = P1^5;
  84. sbit P16 = P1^6;
  85. sbit P17 = P1^7;
  86. sbit P20 = P2^0;
  87. sbit P21 = P2^1;
  88. sbit P22 = P2^2;
  89. sbit P23 = P2^3;
  90. sbit P24 = P2^4;
  91. sbit P25 = P2^5;
  92. sbit P26 = P2^6;
  93. sbit P27 = P2^7;
  94. sbit P30 = P3^0;
  95. sbit P31 = P3^1;
  96. sbit P32 = P3^2;
  97. sbit P33 = P3^3;
  98. sbit P34 = P3^4;
  99. sbit P35 = P3^5;
  100. sbit P36 = P3^6;
  101. sbit P37 = P3^7;
  102. sbit P40 = P4^0;
  103. sbit P41 = P4^1;
  104. sbit P42 = P4^2;
  105. sbit P43 = P4^3;
  106. sbit P44 = P4^4;
  107. sbit P45 = P4^5;
  108. sbit P46 = P4^6;
  109. sbit P47 = P4^7;
  110. sbit P50 = P5^0;
  111. sbit P51 = P5^1;
  112. sbit P52 = P5^2;
  113. sbit P53 = P5^3;
  114. sbit P54 = P5^4;
  115. sbit P55 = P5^5;
  116. sbit P56 = P5^6;
  117. sbit P57 = P5^7;


  120. /*************  IO口定義    **************/
  121. sbit    P_HC595_SER   = P4^0;   //pin 14    SER     data input
  122. sbit    P_HC595_RCLK  = P5^4;   //pin 12    RCLk    store (latch) clock
  123. sbit    P_HC595_SRCLK = P4^3;   //pin 11    SRCLK   Shift data clock

  125. u8  hour,minute,second;


  128. void  delay_ms(u8 ms);
  129. void DisableHC595(void);
  130. void SetStartAddress(u8 x,u8 y);
  131. void FillPage(u8 y,u8 color);           //Clear Page LCD RAM
  132. void FillAll(u8 color);         //Clear CSn LCD RAM
  133. void Initialize_LCD(void);              //initialize LCD
  134. void WriteAscii6x8(u8 x,u8 y,u8 ascii,u8 color);
  135. void WriteHZ16(u8 x,u8 y,u16 hz,u8 color);
  136. #define P0n_push_pull(bitn)         P0M1 &= ~(bitn),    P0M0 |=  (bitn) //01


  139. /****************  外部函數聲明和外部變量聲明 *****************/


  142. /********************** 顯示時鐘函數 ************************/
  143. void    DisplayRTC(void)
  144. {
  145.     if(hour >= 10)  WriteAscii6x8(0,0,hour / 10 + '0',0);
  146.     else            WriteAscii6x8(0,0,':',0);
  147.     WriteAscii6x8(6, 0,hour % 10 +'0',0);
  148.     WriteAscii6x8(12,0,':',0);
  149.     WriteAscii6x8(18,0,minute / 10+'0',0);
  150.     WriteAscii6x8(24,0,minute % 10+'0',0);
  151.     WriteAscii6x8(30,0,':',0);
  152.     WriteAscii6x8(36,0,second / 10 +'0',0);
  153.     WriteAscii6x8(42,0,second % 10 +'0',0);

  155. }

  157. /********************** RTC演示函數 ************************/
  158. void    RTC(void)
  159. {
  160.     if(++second >= 60)
  161.     {
  162.         second = 0;
  163.         if(++minute >= 60)
  164.         {
  165.             minute = 0;
  166.             if(++hour >= 24)    hour = 0;
  167.         }
  168.     }
  169. }



  173. /********************** 主函數 ************************/
  174. void main(void)
  175. {
  176.     u8  i;

  178.     P0M1 = 0;   P0M0 = 0;   //設置為準雙向口
  179.     P1M1 = 0;   P1M0 = 0;   //設置為準雙向口
  180.     P2M1 = 0;   P2M0 = 0;   //設置為準雙向口
  181.     P3M1 = 0;   P3M0 = 0;   //設置為準雙向口
  182.     P4M1 = 0;   P4M0 = 0;   //設置為準雙向口
  183.     P5M1 = 0;   P5M0 = 0;   //設置為準雙向口
  184.     P6M1 = 0;   P6M0 = 0;   //設置為準雙向口
  185.     P7M1 = 0;   P7M0 = 0;   //設置為準雙向口

  187.     Initialize_LCD();

  189.     DisableHC595();     //禁止掉學習板上的HC595顯示，省電
  190.
  191.     hour   = 12;    //初始化時間值
  192.     minute = 0;
  193.     second = 0;
  194.     DisplayRTC();

  196.     for(i=0; i<8; i++)  WriteHZ16(i*16,4,i,0);

  198.     while(1)
  199.     {
  200.         delay_ms(250);      //延時1秒
  201.         delay_ms(250);
  202.         delay_ms(250);
  203.         delay_ms(250);
  204.         RTC();
  205.         DisplayRTC();
  206.     }
  207. }
  208. /**********************************************/

  210. //========================================================================
  211. // 函數: void  delay_ms(u8 ms)
  212. // 描述: 延時函數。
  213. // 參數: ms,要延時的ms數, 這里只支持1~255ms. 自動適應主時鐘.
  214. // 返回: none.
  215. // 版本: VER1.0
  216. // 日期: 2013-4-1
  217. // 備注:
  218. //========================================================================
  219. void  delay_ms(u8 ms)
  220. {
  221.      u16 i;
  222.      do{
  223.           i = MAIN_Fosc / 13000;
  224.           while(--i)    ;   //14T per loop
  225.      }while(--ms);
  226. }

  228. void DisableHC595(void)
  229. {
  230.     u8  i;
  231.     P_HC595_SER   = 1;
  232.     for(i=0; i<20; i++)
  233.     {
  234.         P_HC595_SRCLK = 1;
  235.         P_HC595_SRCLK = 0;
  236.     }
  237.     P_HC595_RCLK = 1;
  238.     P_HC595_RCLK = 0;                           //鎖存輸出數據
  239.     P_HC595_RCLK = 1;
  240.     P_HC595_RCLK = 0;                           //鎖存輸出數據
  241. }


  244. unsigned char code HZK16[]={
  245.     0X10,0X50,0X92,0X14,0XF0,0X10,0X20,0X24,0X24,0XA4,0X24,0XFF,0X20,0X24,0X28,0X00,        //1783斌
  246.     0X20,0X10,0X0D,0X02,0X05,0X18,0X40,0X7F,0X40,0X3F,0X22,0X07,0X38,0X40,0XE0,0X00,
  247.     0X20,0X42,0X0C,0X40,0X7C,0X40,0XFF,0X48,0X4A,0XF2,0X1A,0XD6,0X12,0XFB,0X12,0X00,        //1784瀕
  248.     0X04,0X7C,0X03,0X44,0X23,0X10,0X0F,0X84,0X82,0X4F,0X20,0X1F,0X20,0X4F,0XC0,0X00,
  249.     0X20,0X42,0X0C,0XD0,0X0C,0X04,0XE4,0XA4,0XA5,0X96,0X94,0XC4,0X84,0X14,0X0C,0X00,        //1785濱
  250.     0X04,0X04,0XFE,0X09,0X08,0X88,0X6F,0X28,0X08,0X08,0X2F,0X48,0XC8,0X0C,0X08,0X00,
  251.     0X00,0X10,0X0C,0X04,0XE4,0XA4,0XA5,0XA6,0X94,0X94,0XD4,0X84,0X14,0X0C,0X00,0X00,        //1786賓
  252.     0X08,0X08,0X08,0X88,0X6F,0X28,0X08,0X08,0X08,0X2F,0X48,0XC8,0X08,0X0C,0X08,0X00,
  253.     0X10,0X10,0X10,0XFF,0X90,0X5C,0X04,0XE4,0XA4,0XA5,0X96,0XD4,0X84,0X14,0X0C,0X00,        //1787擯
  254.     0X02,0X42,0X81,0X7F,0X08,0X08,0X88,0X6F,0X28,0X08,0X08,0X2F,0X48,0XCC,0X08,0X00,
  255.     0X00,0X00,0X00,0X00,0XFC,0X44,0X44,0X44,0X42,0XC2,0X43,0X62,0X40,0X00,0X00,0X00,        //1788兵
  256.     0X04,0X04,0X84,0X44,0X27,0X34,0X04,0X04,0X04,0X17,0X24,0X64,0XC4,0X06,0X04,0X00,
  257.     0X00,0X02,0X04,0XCC,0X20,0X20,0XA0,0X60,0XFF,0XC0,0X20,0X10,0X08,0X0C,0X00,0X00,        //1789冰
  258.     0X02,0X02,0XFF,0X10,0X08,0X06,0X41,0X80,0X7F,0X00,0X01,0X02,0X0C,0X18,0X08,0X00,
  259.     0X10,0X10,0XD0,0XFF,0X90,0X14,0XC4,0X44,0X44,0XFC,0X44,0X44,0X44,0XE6,0X44,0X00,        //1790柄
  260.     0X04,0X03,0X00,0XFF,0X00,0X01,0XFF,0X08,0X04,0X03,0X02,0X44,0X8C,0X7F,0X00,0X00,
  261. };


  264. unsigned char code ASCII6x8[]={
  265.       0x3E,0x51,0x49,0x45,0x3E,0x00,        //0  0
  266.       0x00,0x42,0x7F,0x40,0x00,0x00,        //1  1
  267.       0x42,0x61,0x51,0x49,0x46,0x00,        //2  2
  268.       0x21,0x41,0x45,0x4B,0x31,0x00,        //3  3
  269.       0x18,0x14,0x12,0x7F,0x10,0x00,        //4  4
  270.       0x27,0x45,0x45,0x45,0x39,0x00,        //5  5
  271.       0x3C,0x4A,0x49,0x49,0x30,0x00,        //6  6
  272.       0x01,0x01,0x79,0x05,0x03,0x00,        //7  7
  273.       0x36,0x49,0x49,0x49,0x36,0x00,        //8  8
  274.       0x06,0x49,0x49,0x29,0x1E,0x00,        //9  9
  275.       0x7E,0x11,0x11,0x11,0x7E,0x00,        //A  A
  276.       0x41,0x7F,0x49,0x49,0x36,0x00,        //B  B
  277.       0x3E,0x41,0x41,0x41,0x22,0x00,        //C  C
  278.       0x41,0x7F,0x41,0x41,0x3E,0x00,        //D  D
  279.       0x7F,0x49,0x49,0x49,0x49,0x00,        //E  E
  280.       0x7F,0x09,0x09,0x09,0x01,0x00,        //F  F

  282.       0x3E,0x51,0x49,0x45,0x3E,0x00,        //10  0
  283.       0x00,0x42,0x7F,0x40,0x00,0x00,        //11  1
  284.       0x42,0x61,0x51,0x49,0x46,0x00,        //12  2
  285.       0x21,0x41,0x45,0x4B,0x31,0x00,        //13  3
  286.       0x18,0x14,0x12,0x7F,0x10,0x00,        //14  4
  287.       0x27,0x45,0x45,0x45,0x39,0x00,        //15  5
  288.       0x3C,0x4A,0x49,0x49,0x30,0x00,        //16  6
  289.       0x01,0x01,0x79,0x05,0x03,0x00,        //17  7
  290.       0x36,0x49,0x49,0x49,0x36,0x00,        //18  8
  291.       0x06,0x49,0x49,0x29,0x1E,0x00,        //19  9
  292.       0x7E,0x11,0x11,0x11,0x7E,0x00,        //1A  A
  293.       0x41,0x7F,0x49,0x49,0x36,0x00,        //1B  B
  294.       0x3E,0x41,0x41,0x41,0x22,0x00,        //1C  C
  295.       0x41,0x7F,0x41,0x41,0x3E,0x00,        //1D  D
  296.       0x7F,0x49,0x49,0x49,0x49,0x00,        //1E  E
  297.       0x7F,0x09,0x09,0x09,0x01,0x00,        //1F  F

  299.       0x00,0x00,0x00,0x00,0x00,0x00,        //20     CHAR address=ASCII*6
  300.       0x00,0x00,0x4F,0x00,0x00,0x00,        //21  !
  301.       0x00,0x07,0x00,0x07,0x00,0x00,        //22  "
  302.       0x14,0x7F,0x14,0x7F,0x14,0x00,        //23  #
  303.       0x24,0x2A,0x7F,0x2A,0x12,0x00,        //24  $
  304.       0x23,0x13,0x08,0x64,0x62,0x00,        //25  %
  305.       0x36,0x49,0x55,0x22,0x50,0x00,        //26  &
  306.       0x00,0x05,0x03,0x00,0x00,0x00,        //27  '
  307.       0x00,0x1C,0x22,0x41,0x00,0x00,        //28  (
  308.       0x00,0x41,0x22,0x1C,0x00,0x00,        //29  )
  309.       0x14,0x08,0x3E,0x08,0x14,0x00,        //2A  *
  310.       0x08,0x08,0x3E,0x08,0x08,0x00,        //2B  +
  311.       0x00,0x50,0x30,0x00,0x00,0x00,        //2C  ,
  312.       0x08,0x08,0x08,0x08,0x08,0x00,        //2D  -
  313.       0x00,0x60,0x60,0x00,0x00,0x00,        //2E  .
  314.       0x20,0x10,0x08,0x04,0x02,0x00,        //2F  /
  315.
  316.       0x3E,0x51,0x49,0x45,0x3E,0x00,        //30  0
  317.       0x00,0x42,0x7F,0x40,0x00,0x00,        //31  1
  318.       0x42,0x61,0x51,0x49,0x46,0x00,        //32  2
  319.       0x21,0x41,0x45,0x4B,0x31,0x00,        //33  3
  320.       0x18,0x14,0x12,0x7F,0x10,0x00,        //34  4
  321.       0x27,0x45,0x45,0x45,0x39,0x00,        //35  5
  322.       0x3C,0x4A,0x49,0x49,0x30,0x00,        //36  6
  323.       0x01,0x01,0x79,0x05,0x03,0x00,        //37  7
  324.       0x36,0x49,0x49,0x49,0x36,0x00,        //38  8
  325.       0x06,0x49,0x49,0x29,0x1E,0x00,        //39  9
  326.       0x00,0x36,0x36,0x00,0x00,0x00,        //3A  :
  327.       0x00,0x56,0x36,0x00,0x00,0x00,        //3B  ;
  328.       0x08,0x14,0x22,0x41,0x00,0x00,        //3C  <
  329.       0x14,0x14,0x14,0x14,0x14,0x00,        //3D  =
  330.       0x00,0x41,0x22,0x14,0x08,0x00,        //3E  >
  331.       0x02,0x01,0x51,0x09,0x06,0x00,        //3F  ?
  332.
  333.       0x32,0x49,0x79,0x41,0x3E,0x00,        //40  @
  334.       0x7E,0x11,0x11,0x11,0x7E,0x00,        //41  A
  335.       0x41,0x7F,0x49,0x49,0x36,0x00,        //42  B
  336.       0x3E,0x41,0x41,0x41,0x22,0x00,        //43  C
  337.       0x41,0x7F,0x41,0x41,0x3E,0x00,        //44  D
  338.       0x7F,0x49,0x49,0x49,0x49,0x00,        //45  E
  339.       0x7F,0x09,0x09,0x09,0x01,0x00,        //46  F
  340.       0x3E,0x41,0x41,0x49,0x7A,0x00,        //47  G
  341.       0x7F,0x08,0x08,0x08,0x7F,0x00,        //48  H
  342.       0x00,0x41,0x7F,0x41,0x00,0x00,        //49  I
  343.       0x20,0x40,0x41,0x3F,0x01,0x00,        //4A  J
  344.       0x7F,0x08,0x14,0x22,0x41,0x00,        //4B  K
  345.       0x7F,0x40,0x40,0x40,0x40,0x00,        //4C  L
  346.       0x7F,0x02,0x0C,0x02,0x7F,0x00,        //4D  M
  347.       0x7F,0x06,0x08,0x30,0x7F,0x00,        //4E  N
  348.       0x3E,0x41,0x41,0x41,0x3E,0x00,        //4F  O
  349.
  350.       0x7F,0x09,0x09,0x09,0x06,0x00,        //50  P
  351.       0x3E,0x41,0x51,0x21,0x5E,0x00,        //51  Q
  352.       0x7F,0x09,0x19,0x29,0x46,0x00,        //52  R
  353.       0x26,0x49,0x49,0x49,0x32,0x00,        //53  S
  354.       0x01,0x01,0x7F,0x01,0x01,0x00,        //54  T
  355.       0x3F,0x40,0x40,0x40,0x3F,0x00,        //55  U
  356.       0x1F,0x20,0x40,0x20,0x1F,0x00,        //56  V
  357.       0x7F,0x20,0x18,0x20,0x7F,0x00,        //57  W
  358.       0x63,0x14,0x08,0x14,0x63,0x00,        //58  X
  359.       0x07,0x08,0x70,0x08,0x07,0x00,        //59  Y
  360.       0x61,0x51,0x49,0x45,0x43,0x00,        //5A  Z
  361.       0x00,0x7F,0x41,0x41,0x00,0x00,        //5B  {
  362.       0x02,0x04,0x08,0x10,0x20,0x00,        /*5C  \*/
  363.       0x00,0x41,0x41,0x7F,0x00,0x00,        //5D  }
  364.       0x04,0x02,0x01,0x02,0x04,0x00,        //5E  ^
  365.       0x40,0x40,0x40,0x40,0x40,0x00,        //5F  _
  366.
  367.       0x01,0x02,0x04,0x00,0x00,0x00,        //60  '
  368.       0x20,0x54,0x54,0x54,0x78,0x00,        //61  a
  369.       0x7F,0x48,0x44,0x44,0x38,0x00,        //62  b
  370.       0x38,0x44,0x44,0x44,0x28,0x00,        //63  c
  371.       0x38,0x44,0x44,0x48,0x7F,0x00,        //64  d
  372.       0x38,0x54,0x54,0x54,0x18,0x00,        //65  e
  373.       0x00,0x08,0x7E,0x09,0x02,0x00,        //66  f
  374.       0x0C,0x52,0x52,0x4C,0x3E,0x00,        //67  g
  375.       0x7F,0x08,0x04,0x04,0x78,0x00,        //68  h
  376.       0x00,0x44,0x7D,0x40,0x00,0x00,        //69  i
  377.       0x20,0x40,0x44,0x3D,0x00,0x00,        //6A  j
  378.       0x00,0x7F,0x10,0x28,0x44,0x00,        //6B  k
  379.       0x00,0x41,0x7F,0x40,0x00,0x00,        //6C  l
  380.       0x7C,0x04,0x78,0x04,0x78,0x00,        //6D  m
  381.       0x7C,0x08,0x04,0x04,0x78,0x00,        //6E  n
  382.       0x38,0x44,0x44,0x44,0x38,0x00,        //6F  o
  383.
  384.       0x7E,0x0C,0x12,0x12,0x0C,0x00,        //70  p
  385.       0x0C,0x12,0x12,0x0C,0x7E,0x00,        //71  q
  386.       0x7C,0x08,0x04,0x04,0x08,0x00,        //72  r
  387.       0x58,0x54,0x54,0x54,0x64,0x00,        //73  s
  388.       0x04,0x3F,0x44,0x40,0x20,0x00,        //74  t
  389.       0x3C,0x40,0x40,0x3C,0x40,0x00,        //75  u
  390.       0x1C,0x20,0x40,0x20,0x1C,0x00,        //76  v
  391.       0x3C,0x40,0x30,0x40,0x3C,0x00,        //77  w
  392.       0x44,0x28,0x10,0x28,0x44,0x00,        //78  x
  393.       0x1C,0xA0,0xA0,0x90,0x7C,0x00,        //79  y
  394.       0x44,0x64,0x54,0x4C,0x44,0x00,        //7A  z
  395.       0x00,0x08,0x36,0x41,0x00,0x00,        //7B  {
  396.       0x00,0x00,0x77,0x00,0x00,0x00,        //7C  |
  397.       0x00,0x41,0x36,0x08,0x00,0x00,        //7D  }
  398.       0x02,0x01,0x02,0x04,0x02,0x00,        //7E  ~
  399.       0xFF,0xFF,0xFF,0xFF,0xFF,0x00,        //7F  all display
  400.       0xFF,0x00,0x00,0x00,0x00,0x00};       //80  cursor



  404. /*************  功能說明    **************

  406. LCD12864的基本驅動程序，兼容IC：HD61202 KS0108B SED1520.

  408. ******************************************/



  412. /********************* LCD 128*64 Module, Controler HD61202U *************************************
  413.     R_W     L: write data to LCD;  H: read data from LCD
  414.     RS      L: Instruction Code Input or state output;   H: data input or output
  415.     RESET   H: normal work;     L: reset LCD
  416.     CS1     H: disable Pice 1,  L:enable Pice 1
  417.     CS2     H: disable Pice 2,  L:enable Pice 2
  418.     CS3     H: disable Pice 3,  L:enable Pice 3
  419.     E       L: disable;    H: read State or data from LCD;
  420.             H-->L: write command or data to LCD

  422.     D0~D7   Data bus

  424.     RS  R/W
  425.     0    0    :write command to LCD
  426.     0    1    :read  status from LCD
  427.     1    0    :write display data to LCD
  428.     1    1    :read  display data from LCD

  430. ;********************************************************************************/

  432. #define C_Busy          0x80
  433. #define C_On_Off        0x20
  434. #define C_Reset         0x10
  435. #define LCD_On          0x3F
  436. #define LCD_Off         0x3E
  437. #define LCD_StartLine0  0xC0    //Set display start line(0~3FH), real start line=(0C0H+Line Number)
  438. #define LCD_Page0       0xB8    //Set Page (X Address)(0~7), real page = 0B8H+Page Number
  439. #define LCD_SetColumn0  0x40    //Set Y address (0~3FH), real column = 40H + column number

  441.                             //  1----VSS
  442.                             //  2----VDD    +5V
  443.                             //  3----Vo     LCD Opration Voltage
  444. sbit RS         =   P2^5;   //  4----RS     L-->Command,H-->Data
  445. sbit R_W        =   P2^6;   //  5----R_W    L-->Write,  H-->Read
  446. sbit LCD_EN     =   P2^7;   //  6----E      H-->L: write command or data to LCD,H: read State or data from LCD;
  447. sfr  LCD_DATA   =   0x80;   //  7~14--D0~D7 Data bus
  448. sbit CS1        =   P2^4;   //  15---CS1    L-->Chip select1
  449. sbit CS2        =   P2^2;   //  16---CS2    L-->Chip select2
  450. sbit LCD_RESET  =   P2^3;   //  17---RESET  L-->Enable
  451.                             //  18---VEE    L-->Chip select3
  452.                             //  19---LED-   LED A   Back Light LED Drive
  453.                             //  20---LED+   LED K   Back Light LED Drive
  454. sbit LCD_BUSY   =   LCD_DATA^7;

  456. #define CMD_WriteCMD()      RS=0, R_W=0
  457. #define CMD_ReadStatus()    RS=0, R_W=1
  458. #define CMD_WriteData()     RS=1, R_W=0
  459. #define CMD_ReadData()      RS=1, R_W=1

  461. #define SELECT      1
  462. #define UNSELECT    0




  467. //******************************************

  469. void    LCD_delay(void)
  470. {
  471.     u8  i;
  472. //  i = (u8)(MAIN_Fosc / 2000000UL);
  473.     i = (u8)(MAIN_Fosc / 1000000UL);
  474.     while(--i)  ;
  475. }

  477. //******************************************
  478. u8  CheckBusy(void) //不需要檢測忙
  479. {
  480. /*
  481.     u8  i;
  482.     LCD_DATA = 0xFF;
  483.     CMD_ReadStatus();
  484.     LCD_EN = 1;
  485.     LCD_delay();
  486.     for(i=0; i<100; i++)        //檢測忙, 一般最大 大約10us,  這個使用超時退出
  487.     {
  488.         if(LCD_BUSY == 0)   break;      //  11T / loop, 0.5us at 11.0592MHZ
  489.     }
  490.     LCD_EN = 0;
  491.     if(i >= 100)    return 1;   //超時
  492. */
  493.     return  0;                  //正確
  494. }


  497. //******************************************
  498. void WriteCMD(u8 cmd)
  499. {
  500.     if(CheckBusy() > 0)     return; //檢測忙錯誤

  502.     CMD_WriteCMD();
  503.     LCD_DATA = cmd;
  504.     LCD_delay();
  505.     LCD_EN = 1;
  506.     LCD_delay();
  507.     LCD_EN = 0;
  508.     LCD_delay();
  509.     LCD_DATA = 0xFF;
  510. }

  512. //******************************************
  513. void WriteData(u8 dat)          //write display data to LCD
  514. {
  515.     if(CheckBusy() > 0)     return; //檢測忙錯誤

  517.     CMD_WriteData();
  518.     LCD_DATA = dat;
  519.     LCD_delay();
  520.     LCD_EN = 1;
  521.     LCD_delay();
  522.     LCD_EN = 0;
  523.     LCD_DATA = 0xFF;
  524. }

  526. //******************************************
  527. void SetStartAddress(u8 x,u8 y)
  528. {
  529.     WriteCMD(x + LCD_SetColumn0);
  530.     WriteCMD(y + LCD_Page0);
  531. }

  533. //******************************************
  534. void FillPage(u8 y,u8 color)            //Clear Page LCD RAM
  535. {
  536.     u8 j;
  537.     SetStartAddress(0,y);
  538.     for(j=0; j<64; j++) WriteData(color);
  539. }

  541. //******************************************
  542. void FillAll(u8 color)          //Clear CSn LCD RAM
  543. {
  544.     u8 i;
  545.     for(i=0; i<8; i++)  FillPage(i,color);
  546. }


  549. //******************************************
  550. void Initialize_LCD(void)               //initialize LCD
  551. {
  552.     LCD_RESET = 0;
  553.     delay_ms(10);
  554.     LCD_RESET = 1;
  555.     delay_ms(150);

  557. //  CS1 = SELECT;
  558. //  CS2 = SELECT;
  559.     WriteCMD(LCD_Off);          //0x3E    turn off LCD
  560.     WriteCMD(LCD_StartLine0);   //#0C0H    set the start line is the first line
  561.     WriteCMD(LCD_On);           //#3FH    turn on display
  562.     FillAll(0);
  563.     CS1 = UNSELECT;
  564.     CS2 = UNSELECT;
  565. }


  568. //******************************************
  569. void WriteAscii6x8(u8 x,u8 y,u8 ascii,u8 color)
  570. {
  571.     u8 code *p;
  572.     u8 i;
  573.
  574.     p = ascii * 6 + ASCII6x8;
  575.     if(x < 64)      CS1 = SELECT;
  576.     else            CS2 = SELECT,   x -= 64;
  577.     SetStartAddress(x,y);
  578.     for(i=0; i<6; i++)      {WriteData((*p) ^ color);   p++;}
  579.     CS1 = UNSELECT;
  580.     CS2 = UNSELECT;
  581. }

  583. //******************************************
  584. void WriteHZ16(u8 x,u8 y,u16 hz,u8 color)
  585. {
  586.     u8 code *p;
  587.     u8 i;

  589.     p = hz * 32 + HZK16;

  591.     if(x < 64)      CS1 = SELECT;
  592.     else            CS2 = SELECT,   x -= 64;
  593.     SetStartAddress(x,y);
  594.     for(i=0; i<16; i++)     {WriteData((*p) ^ color);   p++;}
  595.
  596.     SetStartAddress(x,y+1);
  597.     for(i=0; i<16; i++)     {WriteData((*p) ^ color);   p++;}
  598.     CS1 = UNSELECT;
  599.     CS2 = UNSELECT;
  600. }

復制代碼


回復

使用道具 舉報

地板
ID:494908 發表于 2022-3-30 22:02 | 只看該作者
wc86110 發表于 2022-3-30 20:58
已知的條件出現這結果不意外

Proteus里的12864，就是我仿真里用的這個，能通過程序直接顯示漢字嗎？我查百度說什么無字庫？
回復

使用道具 舉報

5#
ID:96682 發表于 2022-3-31 03:40 來自手機 | 只看該作者
用板凳的基于 KS0108 的點陣屏，有字庫的得下載第三方仿真文件并安裝才行
回復

使用道具 舉報

6#
ID:91580 發表于 2022-3-31 07:31 | 只看該作者
本身電路圖就沒畫對，黑屏不奇怪了。
回復

使用道具 舉報

7#
ID:494908 發表于 2022-3-31 14:43 | 只看該作者
fsss007 發表于 2022-3-31 07:31
本身電路圖就沒畫對，黑屏不奇怪了。

哪個部分沒接好？
回復

使用道具 舉報

8#
ID:161164 發表于 2022-3-31 16:38 | 只看該作者
米霽113 發表于 2022-3-31 14:43
哪個部分沒接好？

CS1/CS2
回復

使用道具 舉報

9#
ID:494908 發表于 2022-4-1 13:31 | 只看該作者

我用的并行方式，還需要連接CS嗎
回復

使用道具 舉報

10#
ID:941205 發表于 2022-4-1 16:53 | 只看該作者
你在論壇里搜LCD12864就能找到無字庫仿真的PROTUES程序了。
回復

使用道具 舉報

11#
ID:264021 發表于 2022-4-1 18:58 | 只看該作者
仿真圖畫的不對，CS1,CS2要用I/O口控制的，他分別控制12864的左邊和右邊的顯示，你看一下數據手冊就明白了
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
主站蜘蛛池模板： 国产精品久久精品 | 欧美a级成人淫片免费看 | 欧美午夜精品理论片a级按摩 | 精品网 | 婷婷综合久久 | 伊人热久久| 欧美一级免费 | 精品久草 | 国产黄色在线观看 | 国产精品一级在线观看 | 欧美精品在线视频 | 欧美色图另类 | 最近中文字幕免费 | 99热精品久久 | 日韩精品免费在线观看 | 青青草这里只有精品 | 五月婷婷丁香 | 超碰电影 | 国产在线观看一区二区 | 日韩色图视频 | 久久亚洲美女 | 久久精品日产第一区二区三区 | 中文字幕免费中文 | 天堂在线中文字幕 | 国产精品国产馆在线真实露脸 | 国产探花在线精品一区二区 | 日韩免费1区二区电影 | a天堂在线 | 九色在线视频 | 国产精品国产成人国产三级 | 国产99久久精品一区二区永久免费 | 国产精品入口 | 久久久www成人免费无遮挡大片 | 九一国产精品 | 日韩一二三 | 69性欧美高清影院 | 男女视频免费 | 日韩成人一区 | 国产99久久久久 | 精品欧美激情在线观看 | 日韩不卡在线 |
