Proteus仿真零件旁邊的紅色藍色是什么意思?紅色是不是沒有連上

ID:1014265 · 發表于 2022-3-30 12:01

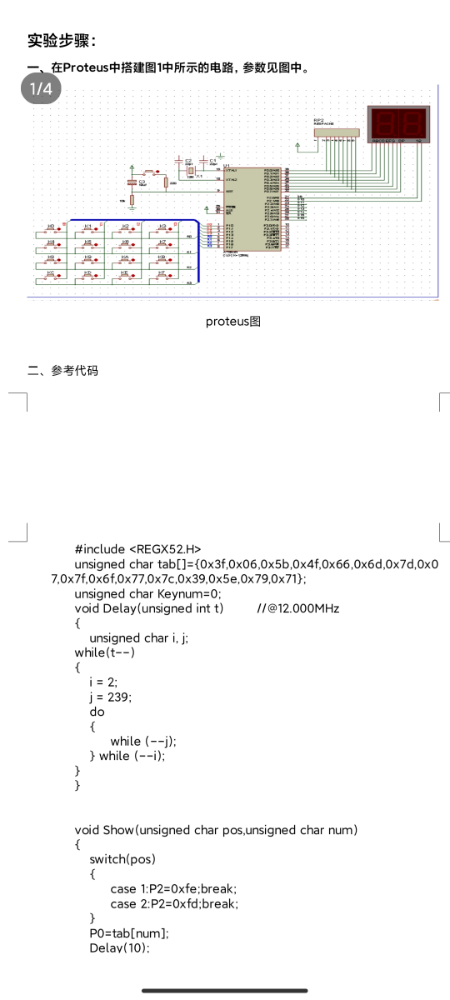

零件旁邊的紅色藍色是什么意思紅色是不是沒有連上，數碼管沒有連接上好，是按照圖上鏈接的

ID:823061 · 發表于 2022-3-30 14:32

是電平指示，紅為高，藍為低

ID:1013716 · 發表于 2022-3-30 15:40

這個按鈕旁邊的紅色可以點擊是持續按下的意思再點一次會彈起

ID:1014265 · 發表于 2022-3-30 16:14

freecn 發表于 2022-3-30 15:40
這個按鈕旁邊的紅色可以點擊是持續按下的意思再點一次會彈起

謝謝你

ID:1014265 · 發表于 2022-3-30 16:23

zhuoogui 發表于 2022-3-30 14:32
是電平指示，紅為高，藍為低

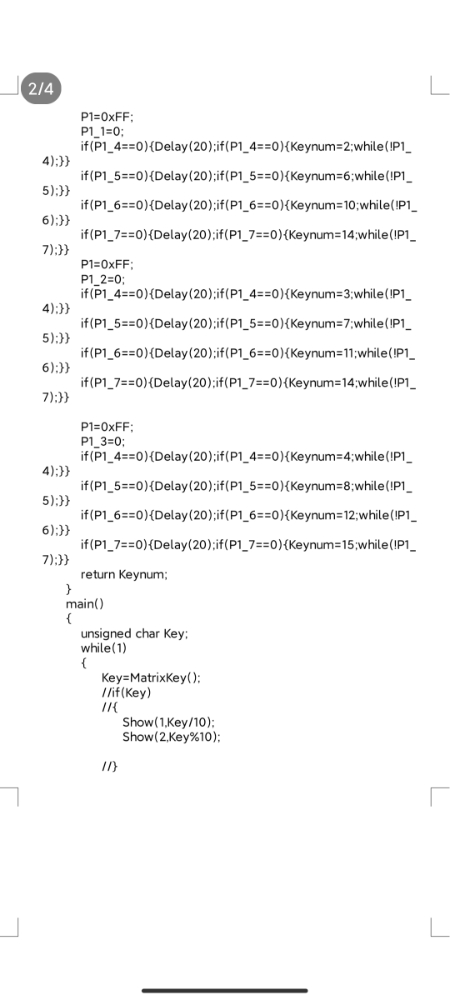

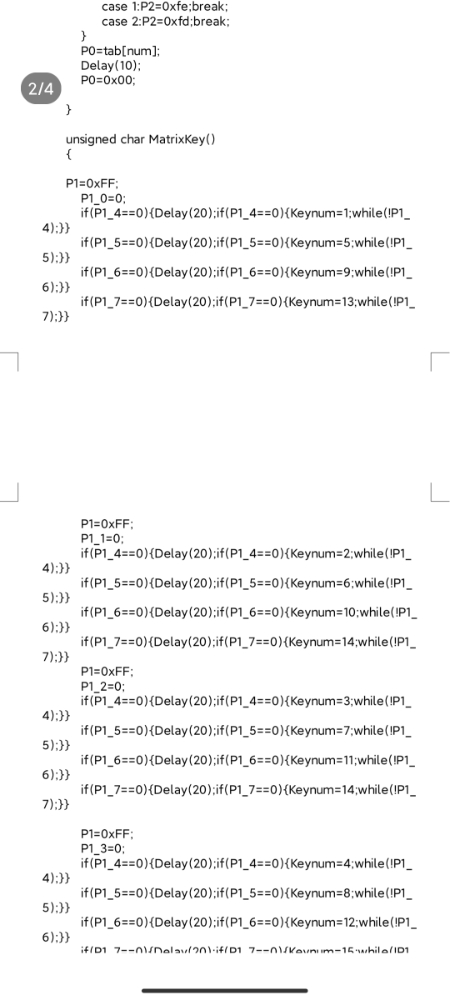

你好，keil 和單片機鏈接成功了，為什么數碼管不亮呢，有哪里出錯了需要改進的呢

ID:230742 · 發表于 2022-3-30 16:55

單片機引腳邊的紅色表示相對的引腳當前是高電平，藍色是低電平。
看圖數碼管是連接上了，亮不亮就是程序的事了。
也可能是程序內部顯示刷新太快或者太慢？我也不知道，自己多實驗一下吧。

ID:121859 · 發表于 2022-3-30 16:59

默認設置環境下，紅色表示該處為“高電平”，藍色表示該處為“低電平”

ID:1013716 · 發表于 2022-3-31 15:39

1.先測試下是共陽管還是共陰管
2.如果不亮看看段碼和位碼是否有不同信號
3.P0默認都是高電平位選給低電平不行把信號反過來再試試
注意觀察P0和P2口是否有紅藍色小方塊顯示
