基于stm32f030f4單片機ds3231+tm1640萬年歷時鐘源程序

ID:39072 · 發表于 2022-3-29 10:13

基于stm32f030f4芯片+ds3231+tm1640+16位數碼管+oled 萬年歷時鐘

由于此版本為代人開發的！所以只能開源基本代碼（刪除包括：OLED WIFI KEY 等外設代碼）！供大家研究！！！

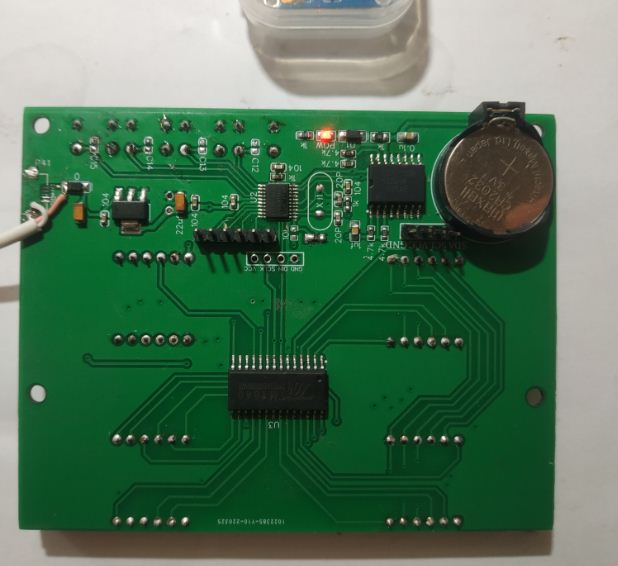

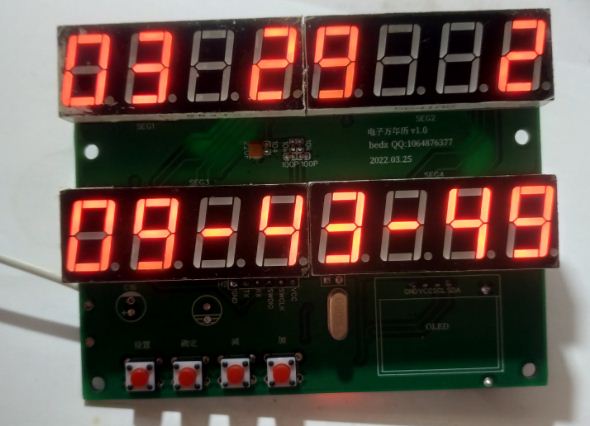

制作出來的實物圖如下：

GPIO配置:
TM1640
DIN =PA1
SCLK=PA2

DS3231
SDA=PA3
SCL=PA4

單片機源程序如下:

/*************************************************************************************
//基于STM32F030F4P6+DS3231+TM1640 ****(此版本為刪減開源版本)
//實現基本萬年歷時鐘
//2022.03.10
****************************************************************************************/
//#include "exti.h"
//#include "oled.h"
//#include "bmp.h"
//#include "key.h"
//#include "wifi.h"
//#include "uart.h"
#include "sys.h"
#include "delay.h"
#include "i2c.h"
#include "DS3231.h"
#include "TM1640.h"
int main(void)
{
delay_init();
I2C_GPIO_Config();
DS3231_Init();
TM1640_Init();
// //Set_DS3231_Time(22,03,28,22,18,00,1);//22年03月20號14時00?分00秒星期日，初始化DS3231后注銷
// key_Init();
// uart_Init();
// wifi_Init();
// OLED_Init();
// OLED_Clear();
while(1)
{
Get_DS3231_Time();
{
/*/OLED12864顯示日期
OLED_ShowString(0,0,"2",16); //2
OLED_ShowString(10,0,"0",16); //0
OLED_ShowChar(20,0,calendar.w_year/10+48,16);
OLED_ShowChar(31,0,calendar.w_year%10+48,16);
OLED_ShowCHinese(40,0,0);//年
OLED_ShowChar(59,0,calendar.w_month/10+48,16);
OLED_ShowChar(68,0,calendar.w_month%10+48,16);
OLED_ShowCHinese(78,0,1);//月
OLED_ShowChar(96,0,calendar.w_date/10+48,16);
OLED_ShowChar(105,0,calendar.w_date%10+48,16);
OLED_ShowCHinese(112,0,14);//日
//OLED12864顯示時間
OLED_Show16X32(0,2,calendar.hour/10);
OLED_Show16X32(18,2,calendar.hour%10);
OLED_Show16X32(33,2,10);
OLED_Show16X32(48,2,calendar.min/10);
OLED_Show16X32(64,2,calendar.min%10);
OLED_Show16X32(80,2,10);
OLED_Show16X32(95,2,calendar.sec/10);
OLED_Show16X32(110,2,calendar.sec%10);
//OLED_ShowCHinese(2,6,6);//
//OLED_ShowCHinese(18,6,7);//
OLED_ShowCHinese(0,6,2);//
OLED_ShowCHinese(20,6,calendar.week+7); //星期
//OLED_ShowChar(70,6,127,16); //
OLED_ShowCHinese(45,6,4);//
OLED_ShowCHinese(63,6,5);//
OLED_ShowChar(79,6,calendar.temper_H/10+48,16);//
OLED_ShowChar(88,6,calendar.temper_H%10+48,16);//顯示溫度
OLED_ShowString(96,6,".",16);//.
OLED_ShowChar(103,6,calendar.temper_L/10+48,16);//
OLED_ShowCHinese(112,6,3);//C*/
//*************************************TM1640-16位共陰數碼管顯示****************************************88888888
// TM1640_display(0,calendar.w_year/10); //年
// TM1640_display(1,calendar.w_year%10);//年
// TM1640_display(2,11); //不顯示
TM1640_display(0,calendar.w_month/10);
TM1640_display(1,calendar.w_month%10);//月
TM1640_display(2,11); //不顯示
TM1640_display(3,calendar.w_date/10);
TM1640_display(4,calendar.w_date%10);//日
TM1640_display(5,11); //不顯?
TM1640_display(6,11); //不顯?
TM1640_display(7,calendar.week); //星期
TM1640_display(8,calendar.hour/10);
TM1640_display(9,calendar.hour%10);//時
TM1640_display(10,10); //顯示"-"
TM1640_display(11,calendar.min/10);
TM1640_display(12,calendar.min%10);//分
TM1640_display(13,10); //顯示"-"
TM1640_display(14,calendar.sec/10);
TM1640_display(15,calendar.sec%10);//秒
}
}
}

復制代碼

Keil代碼下載:

STM32F030F4P6+TM1640+DS3231 萬年歷時鐘.7z (195.71 KB, 下載次數: 68)
