關于LCD1602閃爍問題 L298N供電不穩定?對單片機由干擾?

[復制鏈接]
跳轉到指定樓層
樓主
在使用開發板的5V供電時，顯示正常，如圖1
但是當使用小車上的兩節18650給L298N供電，L298N的5v輸出給單片機供電時，LCD就會一直閃爍，顯示的位置會錯亂，如圖2,3. 電源和單片機已經共地了。
請問是什么問題？L298N供電不穩定？對單片機由干擾？

要怎么解決這個問題呢？

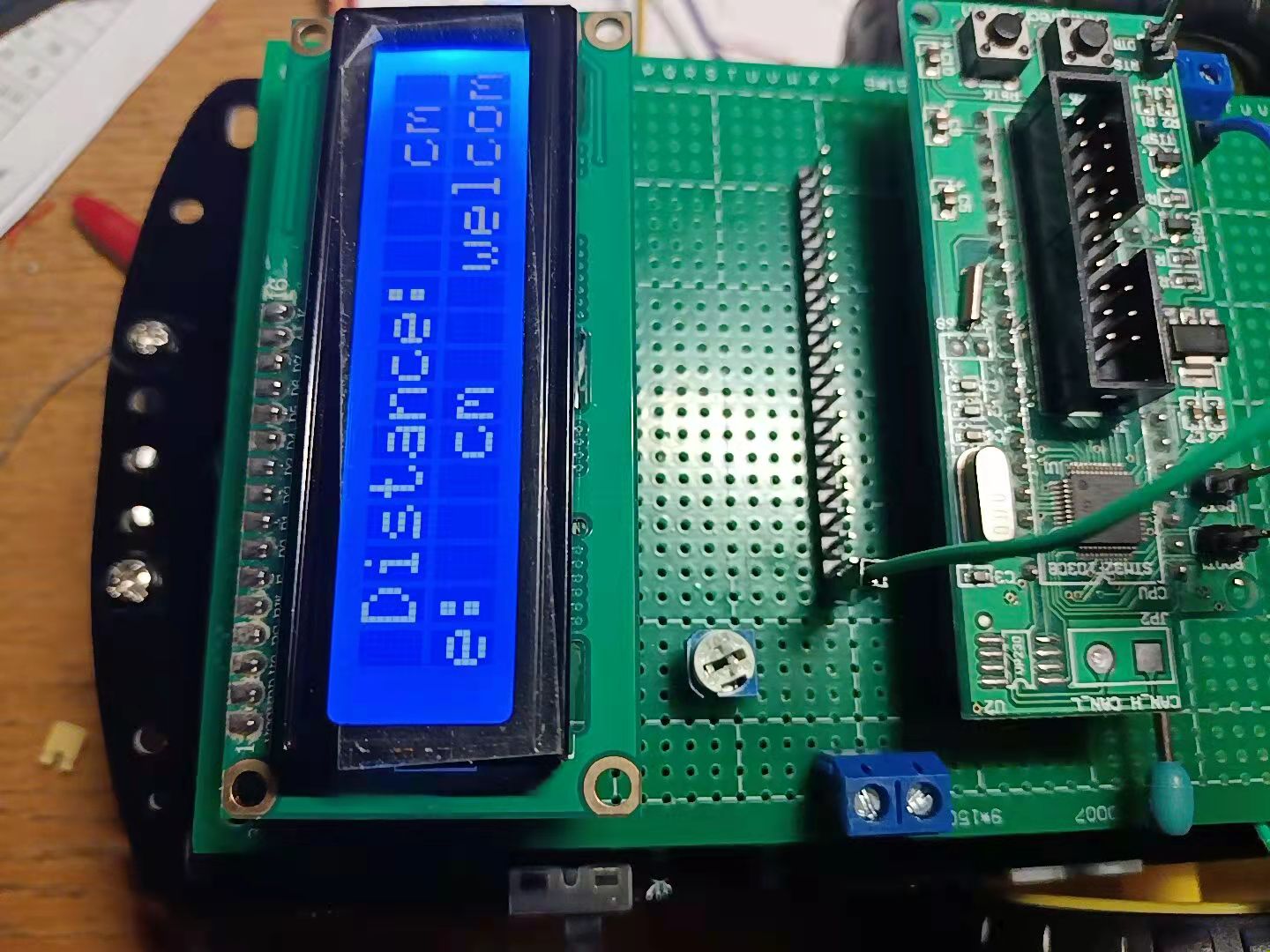

1.開發板供電時

1.開發板供電時

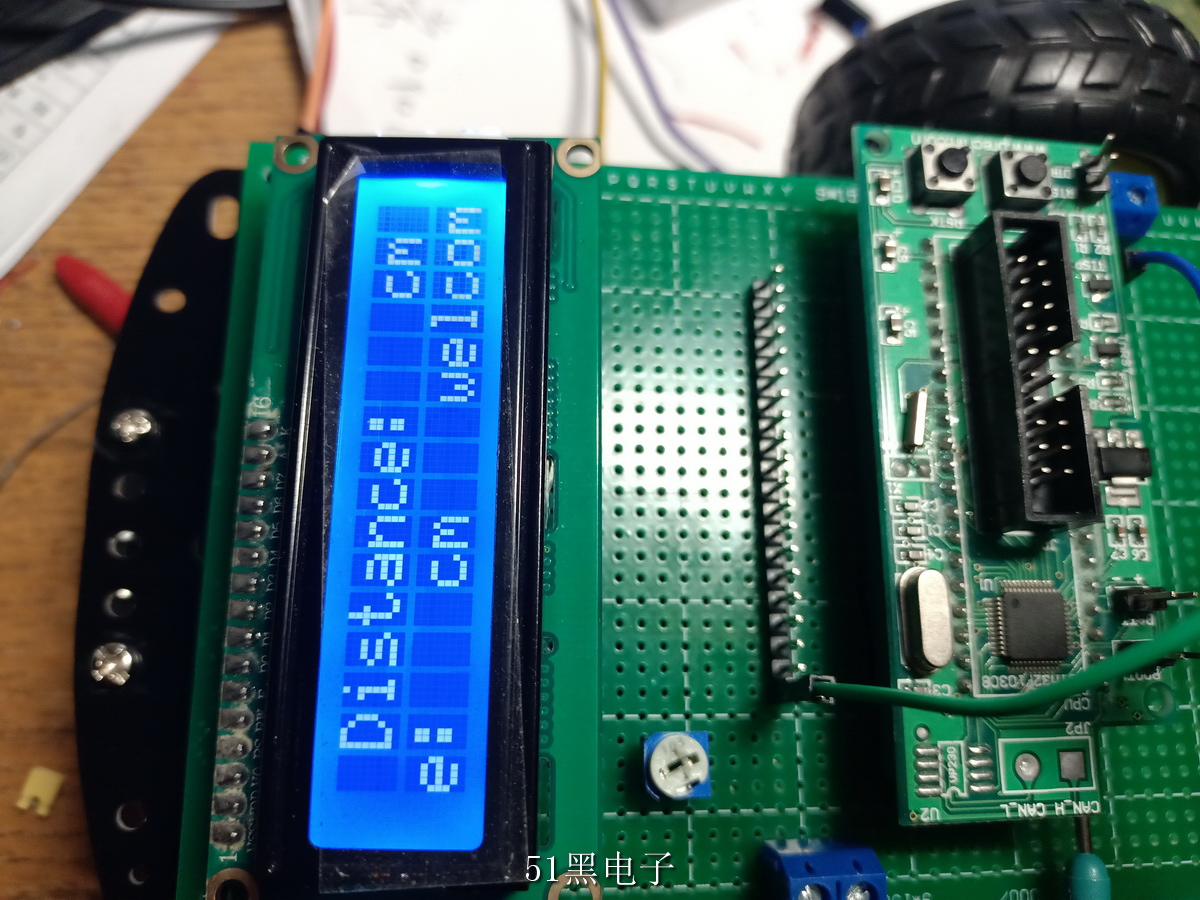

2.L298N供電時

2.L298N供電時


3.L298N供電時

3.L298N供電時

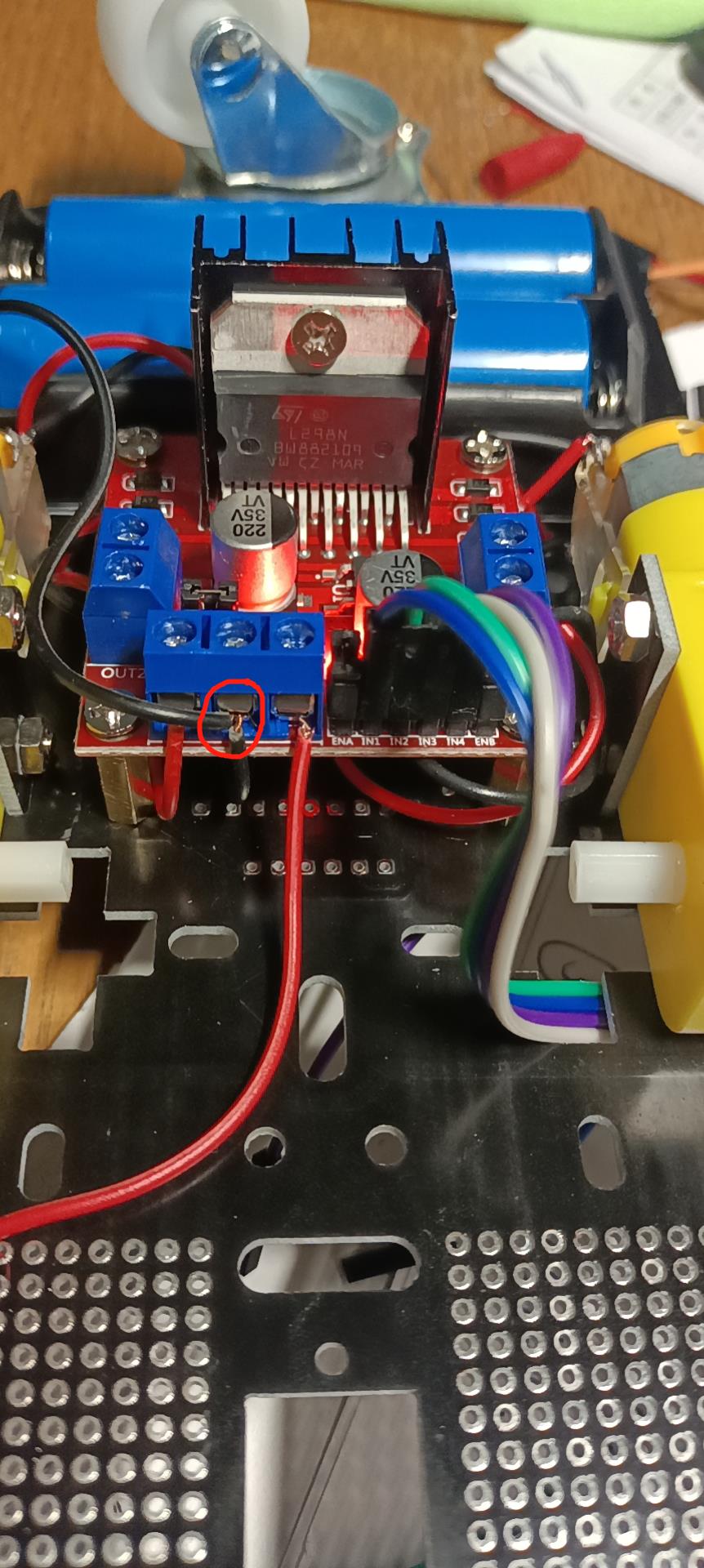

L298N，已經共地了

L298N，已經共地了
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:149451 發表于 2022-3-28 23:26 | 只看該作者
分開供電，給MCU電源端并大點的電解電容
回復

使用道具 舉報

板凳
ID:1013830 發表于 2022-3-28 23:31 | 只看該作者
w1179benp 發表于 2022-3-28 23:26
分開供電，給MCU電源端并大點的電解電容

電容大概要多大的呢
回復

使用道具 舉報

地板
ID:1013856 發表于 2022-3-28 23:36 | 只看該作者
供電不穩定的原因
回復

使用道具 舉報

5#
ID:1013830 發表于 2022-3-29 10:11 | 只看該作者
因?yàn)樾≤嚊]有太多空間了，只能用單電源供電，有什么好的解決辦法嗎？
回復

使用道具 舉報

6#
ID:844772 發表于 2022-3-29 11:11 | 只看該作者
你這不像是干擾，倒像是供電不足。L298N要7V以上才會有穩定5V輸出，你測一下那個藍1865，這種貨壞的好多，當然也要充夠電。
回復

使用道具 舉報

7#
ID:1013830 發表于 2022-3-30 18:11 | 只看該作者
glinfei 發表于 2022-3-29 11:11
你這不像是干擾，倒像是供電不足。L298N要7V以上才會有穩定5V輸出，你測一下那個藍1865，這種貨壞的好多， ...

充滿電了 還是不行
回復

使用道具 舉報
