STC12C2052單片機+MINI12864的時鐘+計數器

ID:977804 · 發表于 2022-3-24 18:28

用20引腳的小單片機，驅動1302時鐘芯片，和小屏12864顯示時間和計數信息。
由于只有2K ROM空間，所以程序比較簡單，沒有調時間，按鍵采用外部中斷和定時器控制防連續計數
按一下外部中斷1，單次數值 +1，按一下外部中斷2，單次清0，積++，

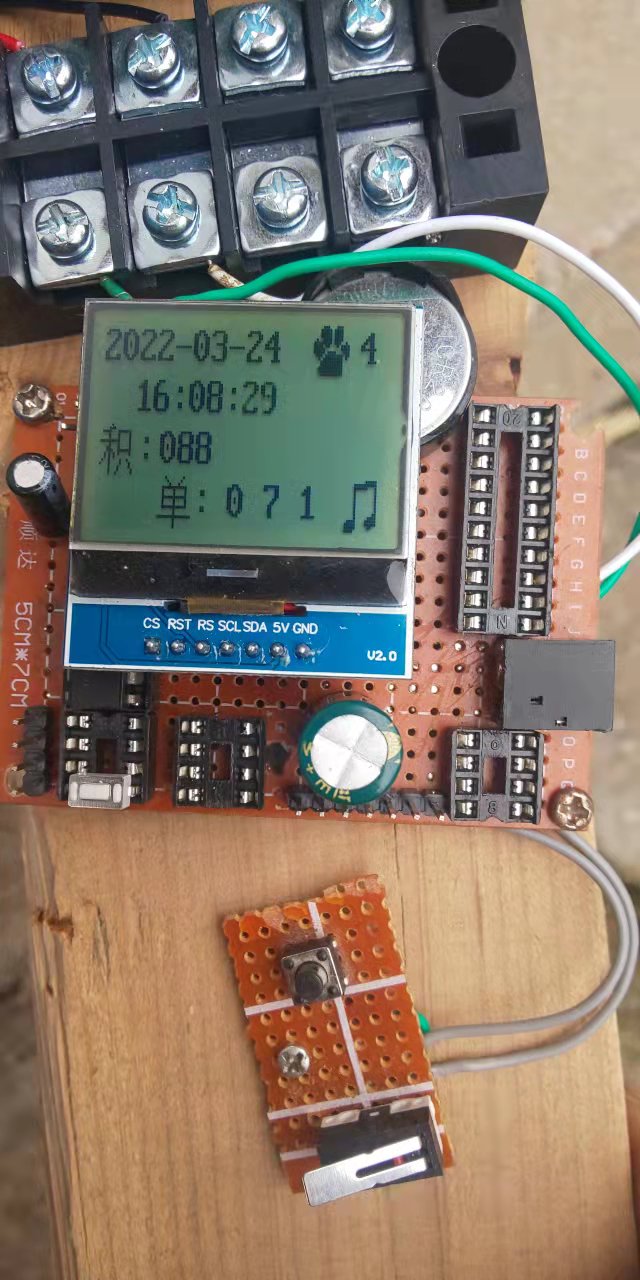

制作出來的實物圖如下：

單片機源程序如下:

/****************************************************************
通用頭文件
****************************************************************/
#include <STC12C2052.H>
#include <intrins.h>
#include <DS1302.H>
#include<time0.H>
#include<STC12C2052EEPROM.H>
#include <LCDMINI12864.H>
//uchar x;
//#include<KEY.H>
/****************************************************************
硬件接口定義
****************************************************************/
/*DS1302IO接口請用3P杜邦線與對應的P1口鏈接*/
//sbit TSCLK = P1^0; //DS1302時鐘引腳
//sbit TIO = P1^1; //DS1302數據引腳
//sbit TRST = P1^2; //DS1302使能引腳
/*4位獨立按鍵引腳*/
//sbit KEY_S2 = P3^0; //S2獨立按鍵
//sbit KEY_S3 = P3^1; //S3獨立按鍵
//sbit KEY_S4 = P3^2; //S4獨立按鍵
//sbit KEY_S5 = P3^3; //S5獨立按鍵
/*數碼管*/
//sbit WE = P2^7; //數碼管位選
//sbit DU = P2^6; //數碼管段選
/*DS18B20溫度傳感器引腳*/
//sbit DS18B20_IO = P2^2; //DS18B20通信引腳
/*5V有源蜂鳴器引腳*/
//sbit BUZZER = P2^3; //蜂鳴器引腳
sbit BEEP = P3^4 ; //蜂鳴器
void LCDMINI12864_EEPROM_DIS()
{
// 計數值單
strEEPROM_Z1[0] = (EEPROM_Z1/100) + '!'; //十位轉為ASCII碼
strEEPROM_Z1[1] = ' '; //十位轉為ASCII碼
strEEPROM_Z1[2] = (EEPROM_Z1% 100/10) + '!'; //十位轉為ASCII碼
strEEPROM_Z1[3] = ' '; //十位轉為ASCII碼
strEEPROM_Z1[4] = (EEPROM_Z1% 10) + '!'; //十位轉為ASCII碼
strEEPROM_Z1[5] = '\0'; //字符串結束符
Disp_String_8x16( 7, 59, strEEPROM_Z1);//顯示溫度
// 計數值總
strEEPROM_Z2[0] = (EEPROM_Z2/100) + '!'; //十位轉為ASCII碼
strEEPROM_Z2[1] = (EEPROM_Z2% 100/10) + '!'; //十位轉為ASCII碼
strEEPROM_Z2[2] = (EEPROM_Z2% 10) + '!'; //十位轉為ASCII碼
strEEPROM_Z2[3] = '\0'; //字符串結束符
Disp_String_8x16( 5, 28, strEEPROM_Z2);//顯示溫度
}
void main()
{
InitLcd();//mini12864初始化
LcdCls( 1, 1, 128, 64); //清屏指定區域
LCDMINI12864_GUDING(); //液晶顯示固定不變的信息
// inital_1302(); // 時鐘初始化
P1M0=0; P1M1=0XE0; // DS1302推挽輸出，因?yàn)闆]接上拉電阻，信號不穩定
time0init(); //定時器0 初始化
EEPROM_Z1= dcx(0x2000); // 開機讀取EEPROM區 總值
EEPROM_Z2= dcx(0x2001); // 開機讀取EEPROM區 總值
// EEPROM_Z1=EEPROM_Z1A*256+EEPROM_Z1B ; //拆分的值再乘回去，顯示
EA=1;
EX0=1; //外部中斷0開
IT0=1; //電平觸發
EX1=1; //外部中斷0開
IT1=1; //電平觸發
while(1)
{
if(t0z3>=15) // 上電定時器++，1.5秒后
{
x4_flag=1; //標志位置1，讓t0z3不再加值，
LCDMINI12864_TIME_DIS2(); // 上電1。5后先刷新一次時值，然后1000個50毫秒后再刷新
LCDMINI12864_TIME_DIS3(); //刷新一次周年月日，然后都不刷新了。
}
if(x1_flag==1){LCDMINI12864_TIME_DIS1();x1_flag=0;t0z1=0; } //單獨讀秒，分并刷新秒分
if(x2_flag==1){LCDMINI12864_EEPROM_DIS();x2_flag=0;t0z0=3; } //顯示計數值
if(x3_flag==1){LCDMINI12864_TIME_DIS2();x3_flag=0;t0z2=0; } //讀時并刷新時
}
}
void exint0() interrupt 0
{
if(t0z0>=19) // 計時器0過了19個50毫秒，后
{
EEPROM_Z1++; //計數值 ++
BEEP=0; // FMQ響
t0z0=0; // 讓計數器0歸0
if(EEPROM_Z1>=200)delay(900); // 如果計數值到了200，長響，
else delay(300); //讓FMQ響一會
BEEP=1; // 關閉FMQ
cc(0x2000); // 擦除第1個扇區（2000h~21FFh）
xcx(0x2000,EEPROM_Z1); // 對EEPROM區2002h寫入2
xcx(0x2001,EEPROM_Z2); // 對EEPROM區2002h寫入2
EA=1; //使用EEPROM后，要再開
}
}
void exint1() interrupt 2 //清零鍵
{
delay(300); //延時一會
EEPROM_Z1=0; // 計數值清零
EEPROM_Z2++; // 累計值 +1
cc(0x2000); // 擦除第1個扇區（2000h~21FFh）
xcx(0x2000,EEPROM_Z1); // 對EEPROM區2002h寫入2
xcx(0x2001,EEPROM_Z2); // 對EEPROM區2002h寫入2
EA=1; //使用EEPROM后，要再開
t0z0=0; // 計時器0歸0，讓計數值刷新顯示
}
