想用STM32單片機做一個控制閥門，感覺電磁閥不太適用

ID:263705 · 發表于 2022-3-23 10:48

具體實現目的如下：如圖1，上下兩個矩形為密閉空間，總共合計不到1立方米。圓孔代表閥門，但由于非工業非壓力流動，尤其兩個密閉空間相結合處的閥門，僅在夜晚打開便于上下空間空氣自然流通，一般電磁閥的孔徑太小，沒有氣壓的情況下打開了相當于沒開。

簡易結構示意圖

我有個預想，直接做一個8~10cm直徑的圓形開孔，結合中懸窗原理，搭配電磁繼電器類似結構控制，考慮到電流小電磁力弱，閥門只能傾斜一點點，仍然存在開口太小的問題。

新人第一次發帖，虛心請教，不合規矩的地方請指出，謝謝。

ID:263705 · 發表于 2022-3-23 10:48

看看大家有沒有一個好的思路，萬分感謝。

ID:688692 · 發表于 2022-3-23 12:33

你的機械方案選擇錯誤。請選擇舵機來帶動擋板實現你的功能。
什么是舵機，去某一個寶看看就知道了。

ID:47286 · 發表于 2022-3-23 13:00

電磁鐵也可以啊有很給力的型號

這個關鍵看你翻板閥的機械結構怎么設計了中軸翻板因為兩邊重量相等翻動力矩也不大電磁鐵可以驅動電磁鐵的壞處是太直接了動作不柔和用N20減速電機配合延時和過流檢測可以做的很完美就是成本比電磁鐵要高一點舵機也可以但舵機和電磁鐵類似也是太猛了干起活來也是啪啪的當然可以靠程序做到比較柔和但我覺得從寫程序角度不如用N20方便

ID:263705 · 發表于 2022-3-23 13:11

cnos 發表于 2022-3-23 12:33
你的機械方案選擇錯誤。請選擇舵機來帶動擋板實現你的功能。
什么是舵機，去某一個寶看看就知道了。

受教了，謝謝老哥。我想你表達的是用舵機驅動擋板軸實現開啟和閉合，我可以繼續問問關于保證氣密性的機械思路嗎。

ID:883242 · 發表于 2022-3-23 13:14

氣密性也有指標和參數的，一句“保證氣密性”等于什么都沒有說。

ID:263705 · 發表于 2022-3-23 13:20

dzbj 發表于 2022-3-23 13:00
電磁鐵也可以啊有很給力的型號

這個關鍵看你翻板閥的機械結構怎么設計了中軸翻板因為兩邊重量相等翻 ...

可以的老哥，N20減速電機看起來跟我小時候玩的四驅車馬達有點像�？紤]到如果太猛了，會影響到閥門氣閉性問題嗎，而且我突然覺得既然自己設計，閥門可以弄更大點，但設計氣密性我就頭大了，找加工廠弄會幫我處理好的嗎。

ID:263705 · 發表于 2022-3-23 13:23

Hephaestus 發表于 2022-3-23 13:14
氣密性也有指標和參數的，一句“保證氣密性”等于什么都沒有說。

抱歉，指標和參數有待研究，基礎上只需要閥門與開口間的縫隙肉眼看不見即可。有什么材質或設計可以推薦一下嗎

ID:47286 · 發表于 2022-3-23 16:45

lamge3399 發表于 2022-3-23 13:20
可以的老哥，N20減速電機看起來跟我小時候玩的四驅車馬達有點像。考慮到如果太猛了，會影響到閥門氣閉性 ...

氣密性看要求多高不是特別高自己就可以搞比如你用現成的PVC管截一段做通管在這節管子里加翻板翻板直徑比管子內徑小3~4mm 然后翻板加一層2mm圓硅膠板硅膠板直徑比管子內徑大0.5mm 這樣基本就密封了你不是說沒壓力么自然流動這樣的密封應該夠用了

這類的開閉我個人喜歡用電機主要是擴展性好萬一用著用著覺得開1度也有用呢就不用重新做硬件了直接改程序就行 N20有很低轉速的比如16轉/每分鐘這么低轉速猛不起來的而且比同等驅動力的電磁鐵省電多了 N20堵死電流也就幾百毫安

我最近弄的一個東西開始用的舵機空間限制用的9g舵機扭力不太夠后來還是改低速N20了

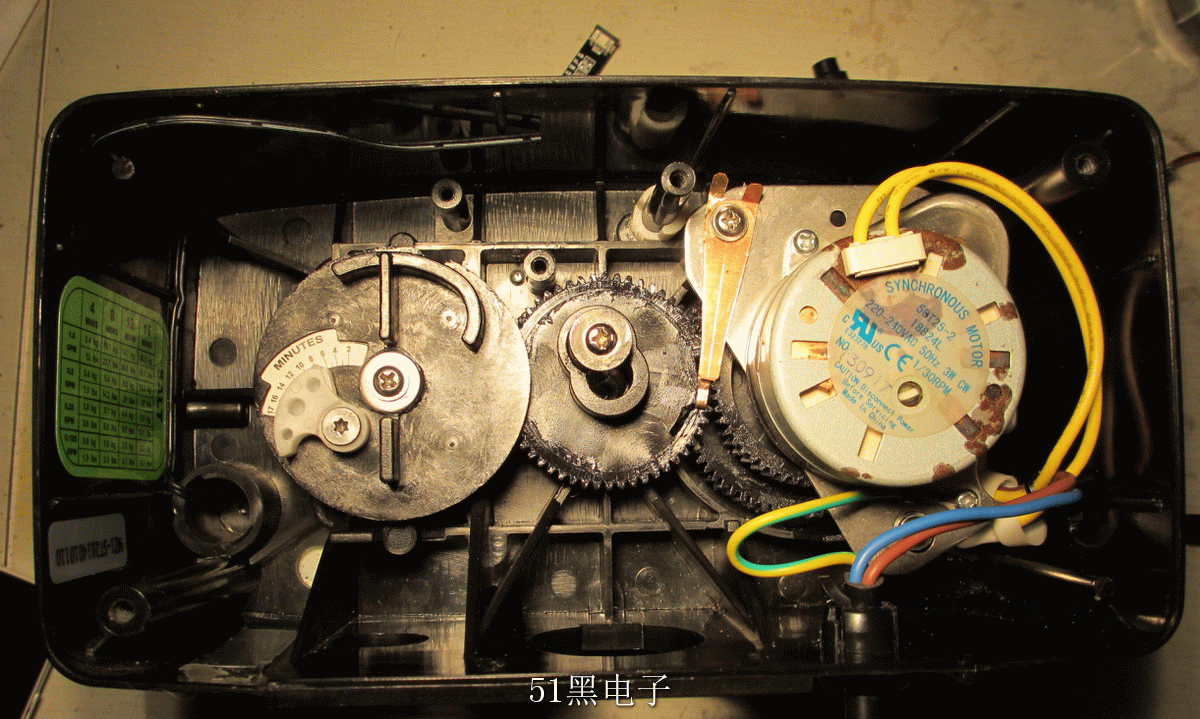

要驅動中間那個齒輪

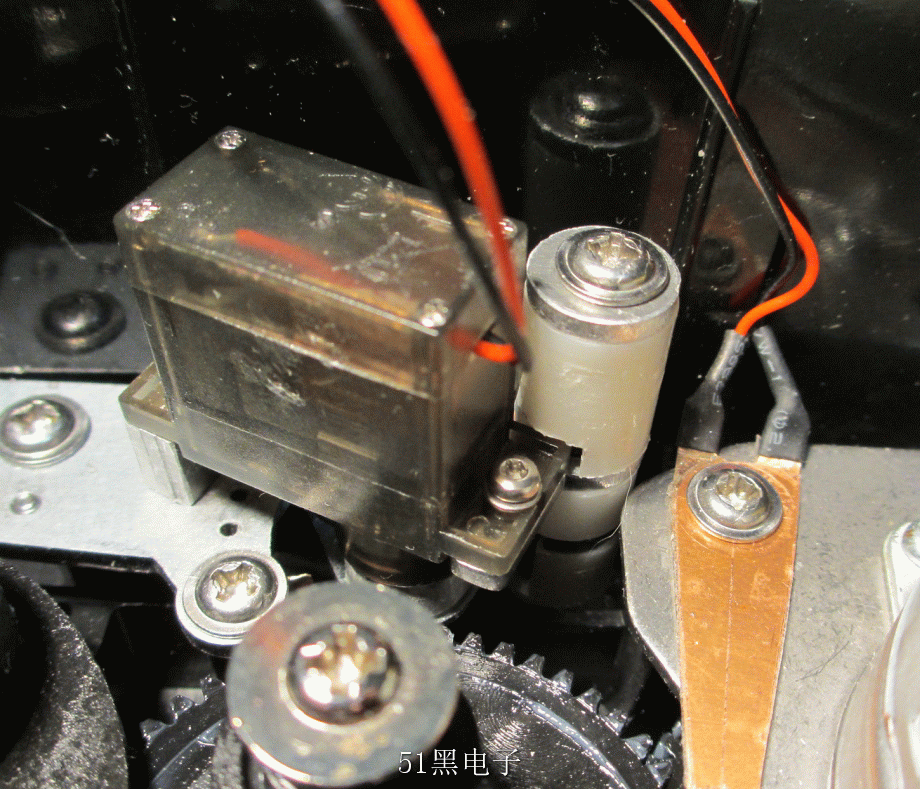

第一版裝9g舵機

后來改成用N20了

ID:951528 · 發表于 2022-3-23 16:50

只能自然流通嗎？用三通或者兩通電磁閥接硅膠管，加一個小泵不就行了

ID:263705 · 發表于 2022-3-23 17:15

zenmoleshi 發表于 2022-3-23 16:50
只能自然流通嗎？用三通或者兩通電磁閥接硅膠管，加一個小泵不就行了

并非僅自然流通，實際上初期考慮便是兩通電磁閥加小泵。但老板說泵帶來的氣體流動干燥可能會太大，會不會影響到溫濕度以及物料的品質問題。隨即開始考慮自然流通，不過這倒是提醒我了，如果可以的話，兩種方法都可以嘗試，一組對比實驗不就出來了，等會征求老板意見去。順便不好意思追問一下，有小泵推薦的嗎，實在不行也可以DIY一個。

ID:263705 · 發表于 2022-3-23 17:33

dzbj 發表于 2022-3-23 16:45
氣密性看要求多高不是特別高自己就可以搞比如你用現成的PVC管截一段做通管在這節管子里加翻板翻板直 ...

感謝老哥熱心回復，豁然開朗了。翻板的話用PVC板倒也挺不錯的。

ID:951528 · 發表于 2022-3-25 15:20

lamge3399 發表于 2022-3-23 17:15
并非僅自然流通，實際上初期考慮便是兩通電磁閥加小泵。但老板說泵帶來的氣體流動干燥可能會太大，會不會 ...

小泵的話蠕動泵可能能適合點，水泵類的氣體流動會很大。
