STC8單片機驅動16BIT 2.8LCD屏的問題

ID:476652 · 發表于 2022-3-22 17:24

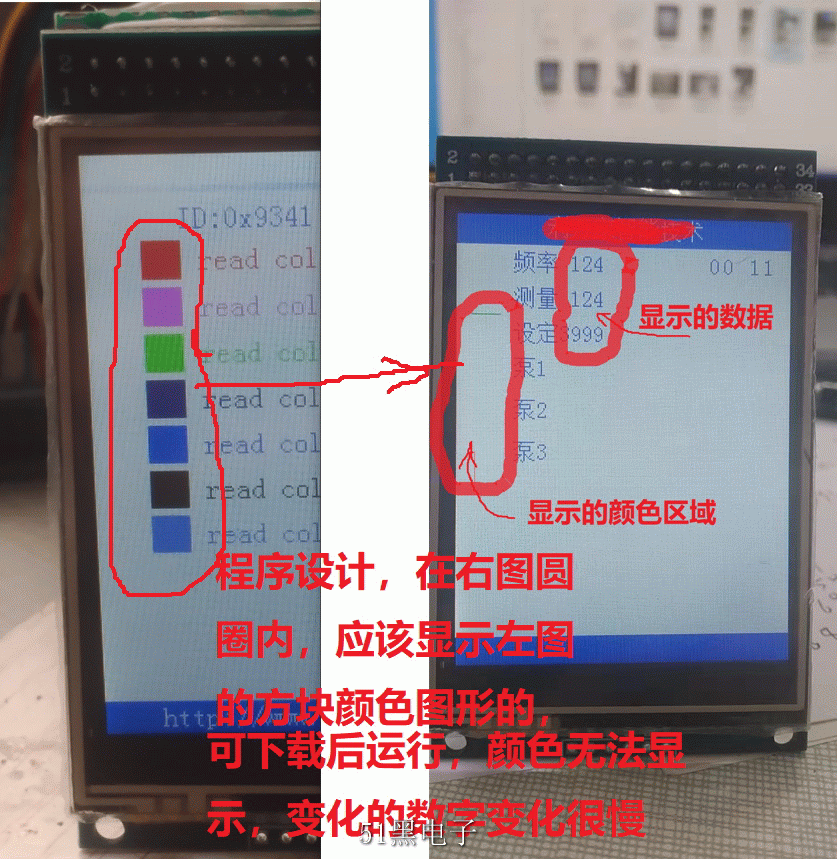

   各位大神，STC8A8K64S4A1單片機開發板，原廠家給的是驅動8BIT的2.4 TFT LCD屏，當時身邊只有16BIT的2.8TFT LCD屏，不得已才琢磨著用STC8A8K64S4A12控制器，驅動16BIT的2.8TFT LCD屏，經過一番折騰，改線，改程序，最終驅動了這個2.8屏，    今天用這個屏的不同顏色來顯示狀態，如下面的程序，某個變化的m值，在不同范圍內，對應顯示不同顏色，
   第一步  屏幕僅僅顯示這個m值，變化特別快的，確實是按程序變化來的，
   第二步  屏幕在初始化時僅僅顯示1個固定的顏色，也正確，顯示沒問題，（這個顏色只在初始化時，固定顯示1次，程序里不再變化。）
   第三步  在main的主循環里，加入范圍判斷，對應顯示填充顏色的功能，編譯正確，下載無誤，

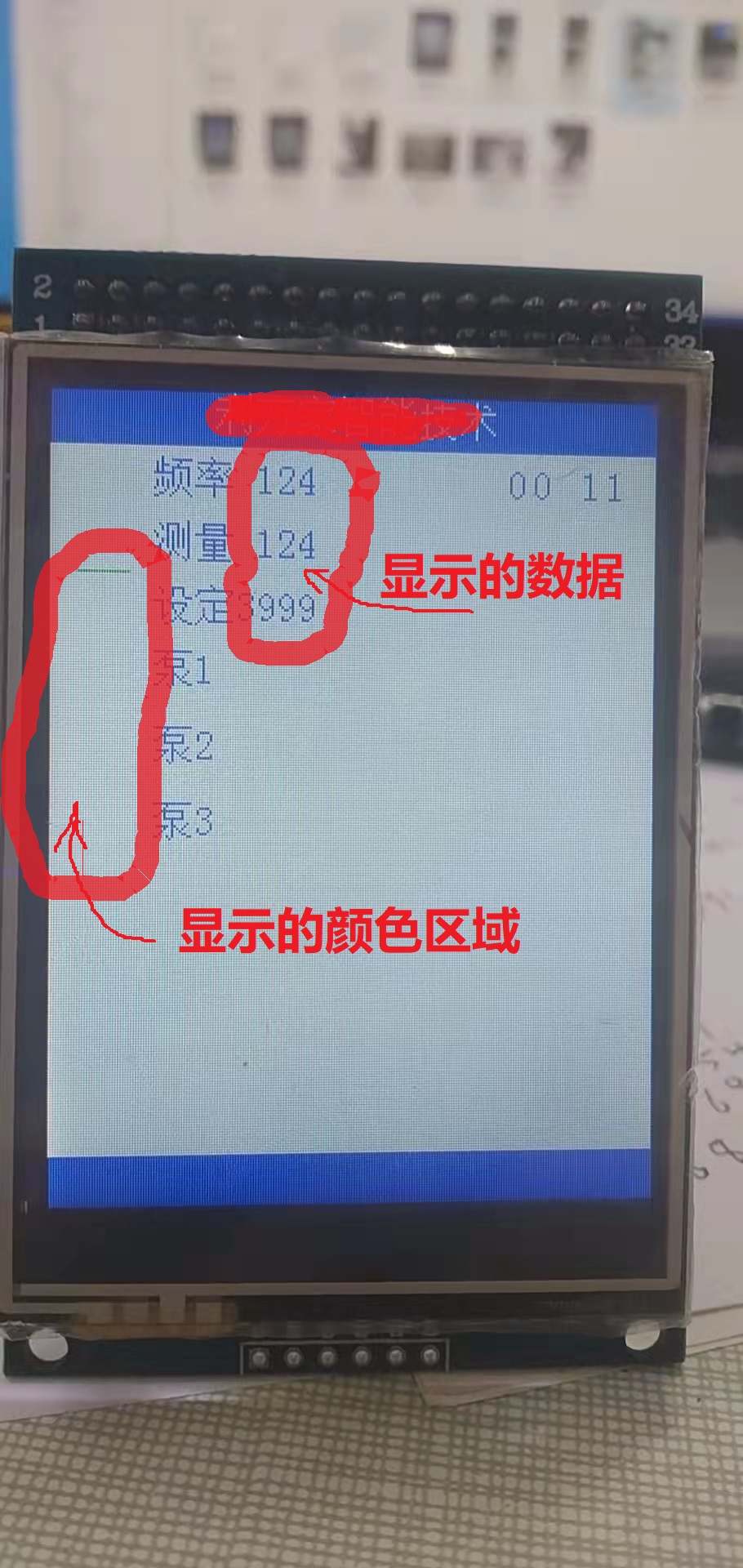

            這個時候，顏色就只顯示一條線，全部無法顯示了，同時，原來不停變化的數值也開始變化的很慢很慢，幾乎2s才增加個1，
            很明顯，加入顏色填充指令后，程序嚴重?fù)矶铝耍?
   程序下載時用的時鐘是11.0592MHz，
   這個STC8就是這么個處理速度？？？？怪不得廠家只驅動8BIT的2.4屏呢，16BIT的屏沒法驅動，處理器成蝸牛了，忙不過來了�。�！

ID:301191 · 發表于 2022-3-23 18:11

頂一下

ID:401564 · 發表于 2022-3-23 21:38

更多時候是代碼的問題,并不是單片機問題
看一下LCD_Fill函數中,有沒有過長的延時和等待,認真看一下LCD數據手冊,把延時調節到最短,只要是在范圍內就行
網上還是有用8051驅動ILI9341的

ID:77589 · 發表于 2023-6-20 16:11

支持一下，最近準備試試

ID:1034262 · 發表于 2023-6-21 09:57

可以參考STC公司的示波器項目，16位數據驅動480x320的TFT屏顯示波形居然可以達到視頻級效果，流暢無卡頓。
