51單片機實現2位一體數碼管的99-1顯示的代碼和仿真顯示很閃?

ID:664329 · 發表于 2022-3-7 14:37

51單片機實現2位一體數碼管的99-1顯示的代碼和仿真，按鍵可以暫停和繼續開始
可以重復實現99到1的倒計時
按鍵按一下為暫停，再按一次繼續倒計

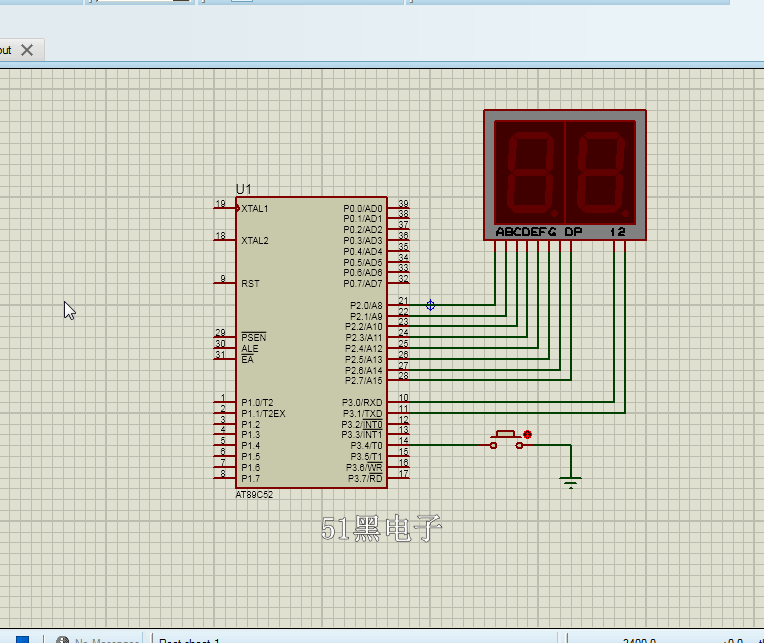

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:

#include "reg52.h"
#include <stdio.h>
typedef unsigned int u16;
typedef unsigned char u8;
sbit key = P3^4;
sbit LS0 = P3^0;
sbit LS1= P3^1;
unsigned char led_mod[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void display(u8 num);
void delay_ms(u16 num);
void main()
{
u8 c;
u8 m,n,a;
c=99;
while(1)
{
display(c);
delay_ms(300);
c=c-1;
if(key==0)
{
a=1;
while(a)
{
display(c);
delay_ms(300);
if(key==0)
{
a=0;
}
}
}
if(c<=0)
{
c=99;
}
}
}
void display(u8 num)
{
u8 m, n,j;
m = num/10;
n = num%10;
for(j=0;j<2;j++)
{
switch(j)
{
case(0):
LS0=0;LS1=1;
P2=led_mod[m];
break;
case(1):
LS0=1;LS1=0;
P2=led_mod[n];
break;
}
delay_ms(25);
P2=0x00;
}
}
void delay_ms(u16 num)
{
u16 x, y;
for(x = num; x > 0; x--)
for(y = 110; y > 0; y--);
}

復制代碼

Keil代碼與Proteus仿真下載:

電子設計.7z (61.44 KB, 下載次數: 9)

ID:966423 · 發表于 2022-3-7 21:34

建議你程序規范一些，u8 c最好初始化的時候直接定于0或者其他數據要不然編譯器有時會給你隨便搞一個數值。

ID:514254 · 發表于 2022-3-8 00:20

閃爍是“視覺暫留”沒有控制好啊，delay_ms(300);delay_ms(25);都是問題

ID:123289 · 發表于 2022-3-8 15:39

何時不用DELAY了，就好了。
初學者，只會用最低級的DELAY延時，不知道教課書上有沒有教過DELAY的危害是什么。誰害了初學者。
你想想看，當你DELAY 0.3秒時，在這0.3秒里，兩個LED是顯示的是什么？一個有字一個無字？

ID:1008839 · 發表于 2022-3-8 16:19

延遲弄長一點看看

ID:213173 · 發表于 2022-3-8 16:45

樓主仔細對比一下，會有收獲。

#include "reg52.h"
#include <stdio.h>
typedef unsigned int u16;
typedef unsigned char u8;
sbit key = P3^4;
sbit LS0 = P3^0;
sbit LS1 = P3^1;
unsigned char led_mod[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
void display(u8 num);
void delay_ms(u16 num);
void main()
{
u16 count;
u8 c=0,a=0;
bit n=0,m=0;
while(1)
{
if(key==0)
{
if(++a>=10 && n==0)
{
n=1;
if(c!=0)m=~m;
else
{
c=99;
m=1;
}
}
}
else
{
a=0;
n=0;
}
if(m==1)
{
if(++count>=1000)
{
count=0;
if(c>0)c--;
else m=0;
}
}
display(c);
delay_ms(1);
}
}
void display(u8 num)
{
static bit i=0;
P2=0x00;
if(i==0)
{
LS0=0;LS1=1;
P2=led_mod[num/10];
i=1;
}
else
{
LS0=1;LS1=0;
P2=led_mod[num%10];
i=0;
}
}
void delay_ms(u16 num)
{
u16 x, y;
for(x=num;x>0;x--)
for(y=110;y>0;y--);
}

復制代碼

ID:824490 · 發表于 2022-3-8 16:45

本帖最后由名字不是重點于 2022-3-8 17:00 編輯

動態掃描顯示，就是利用人眼的“視覺暫留”效果，來實現整幅畫面的“穩定”顯示。
人眼的“視覺暫留”一般在100ms-400ms,如要8個數碼管動態掃顯，必需保證至少每100ms（掃描間隔Ts）要輸出一幀的顯示數據。假如傳輸一幀數據花費的時間為2ms(Tf)，一幀包含8個數碼管，所以每個數碼管的維持時間（Th）約為0.25ms,這時數碼管顯示看上去很暗，就要把Th加大。而且每個數碼管的Th必需相同，這樣才不會顯得亮度不均（硬件參數正確的情況下）。而Ts太大了，就會出現數碼管閃爍的現象，也不能太小，否則會影響其它任務的時效性。這就牽涉到任務時間片的調度，
在祼奔系統中，常規的做法是把掃顯任務做成一個函數，在其它任務片中按需調用。比如按鍵掃描，插入掃顯，替代“去抖動延時”，等等。而RTOS之類的系統另說。

ID:1008839 · 發表于 2022-3-8 21:33

應該是延時中斷的問題

ID:824490 · 發表于 2022-3-8 22:09

void display(u8 num)這個函數有點廢。。
總共就2個數碼管，又是if ,又是switchr ...

void display(u8 num)
{
u8 m, n;
m = num/10;
n = num%10;
LS0=0;LS1=1;
P2=led_mod[m];
delay_ms(25);
LS0=1;LS1=0;
P2=led_mod[n];
delay_ms(25);
P2=0x00;
}

這樣不更快嗎？
