單片機：89c51Rc 晶振：11.0592MHZ
錯誤記錄：
1.誤把 &0x1f(11111)寫成 &11111 ，0x1f是二進制，11111是十進制
2.再進行顯示的時候，把小時寄存器中D5(AM/PM)標志記反了，實際是（0-AM，1-PM）
實際記錄：
1.對于1302在顯示屏上顯示，關于1302的數據顯示"？"，而其它部分正常顯示，不用說，程序沒問題，1302壞了（我用到第三個1302才正常顯示，不是“？”）
2.1302所具有的校準功能在顯示AM/PM方面，必須小時位變化（類似22->23）才會發生，所以在初始化的時候必須對小時寄存器中D5(AM/PM)標志位進行設置（在顯示AM/PM的前提下）
方式：
1.是對于12/24小時制的選擇以及AM/PM的設定，我選擇的是在數組中放置標志位
uchar add_write[]={0x8c,0x8a,0x88,0x86,0x84,0x82,0x80};//寄存器地址
uchar add_read[]={0x8d,0x8b,0x89,0x87,0x85,0x83,0x81};
uchar tim0[]={22,7,2,11,11,59,55,1,1};//年、星期、月、日、時、分、秒、12/24、PM/AM
uchar tim_bcd[7];//保存讀出的時間日期
uchar tim[14];//保存分解開的十位、個位
前兩個是各個寄存器的讀寫地址，第三個是各寄存器的初始值設置，而第三個數組最后兩個元素就是12/24，AM/PM標志位（1-12，0-24）（1-PM，0-AM）
2.我對12/24小時制的選擇以及AM/PM的設定是在初始化函數中對已經轉化為BCD碼的tim0[4]（也就是對小時寄存器初始化寫入）進行操作的
if(tim0[7]==1)//對12/24標志位進行判斷
{
if(tim0[8]==1)
tim0[4]|=0xa0;//12小時PM
else
tim0[4]|=0x80;//12小時AM
}
else
{
if(tim0[8]==1)//對AM/PM標志位進行判斷
tim0[4]|=0x20;//PM
else
tim0[4]|=0x00;//AM
}
3.對于AM/PM的顯示，我是在display_1302time顯示函數中寫的
主函數部分：
initial_12864();
// initial_1602();
ds1302_initial();
while(1)
{
read_1302time();
display_1302time();
}
首先是在read_1302time()函數中把從小時寄存器讀出的數據（BCD碼）儲存在tim_bcd[14]中，然后只留下后五位數據用于轉化為十進制（小時時間數據只用到了后五位）
if(i==4)
{
tim_bcd[14] = tim_bcd[4];
tim_bcd[4] = tim_bcd[4]& 0x1f;//11111
}
之后在display_1302time顯示函數中對顯示AM/PM進行判斷
if(tim_bcd[14]&0x20==0x20)
Putstring(" PM");
else
Putstring(" AM");
學1302的時候，我是在B站上從零學電子的個人空間_嗶哩嗶哩_Bilibili這個UP主學的，我覺得講的很細。但是只有最基礎的24小時星期顯示，AM/Pm，12小時制需要自己加，而且硬件也很惡心，剛學的時候根本不知道是硬件還是軟件的問題，就尼瑪顯示"？"，鬼知道為啥顯示“？”,折騰半天，三塊1302壞了兩塊，改顯示格式上下午的時間都沒在”？“上面卡的時間長
下載附件

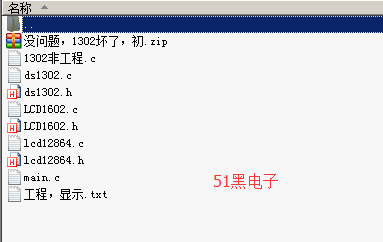

2022-2-21 14:27 上傳
