單片機如何實現直流升壓，12V升24V，電流1A。

ID:709761 · 發表于 2022-1-29 08:01

兩種方案，1倍壓電路，2，BOOST電感升壓。
不知道哪個好，元器件的選型，如何實現。

ID:517951 · 發表于 2022-1-29 19:55

電容倍壓電路適合小電流輸出, 優點是線路相對簡單只需要電容可以. 電感升壓電路可以輸出的電流大1A以上都可以, 但通常需要外接電感,電流反饋電阻, 甚至還需要mos管三極管做驅動, 線路相對復雜.

ID:584814 · 發表于 2022-1-30 08:42

兩種方案，1倍壓電路，2，BOOST電感升壓。好像與單片機都沒毛關系

1A屬于大電流，直接用2號方案。

ID:316468 · 發表于 2022-1-31 01:28

升壓電路和單片機沒啥關系，有專門的升壓電路芯片，比如8628等，外圍器件少，結構簡單，電流大，完全滿足你的需求。

ID:149988 · 發表于 2022-1-31 08:33

用單片機實現直流升壓還是有辦法的，首先用單片機產生正弦波或方波，用這個正弦波或方波去控制一個放大器。如果功率很大就用推挽放大器，如果功率不大，就用單邊放大器。輸出將是交流或是脈動直流，那么，再進行整流濾波處理，即可。這也是用單片機做變頻器的原理。

ID:420836 · 發表于 2022-1-31 09:51

可以使用帶或不帶電感器的 DC 到 DC 升壓電路。

ID:824490 · 發表于 2022-1-31 11:47

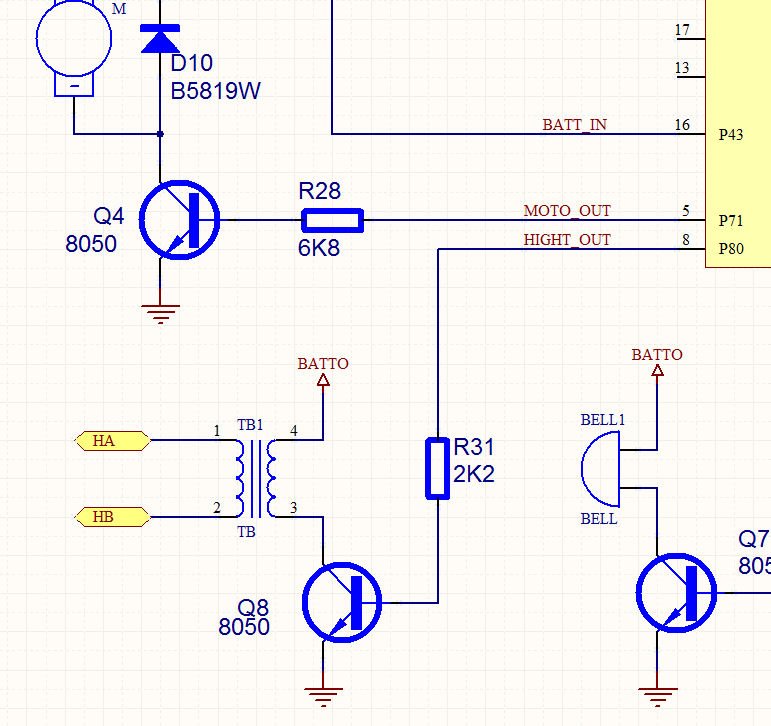

可以的，按這種方式：

我這個電路已做成產品，可升壓到100+V，用在訓狗器上的，用來電人也是嗷嗷~~

要定壓定流就要加入AD反饋，輸出用PWM波來調整輸出。

ID:584814 · 發表于 2022-2-8 09:49

名字不是重點 發表于 2022-1-31 11:47
可以的，按這種方式：

我這個電路已做成產品，可升壓到100+V，用在訓狗器上的，用來電人也是嗷嗷~~[em0 ...

這個圖改12V進24V出理想最大值0.25A沒可能出1A電流

ID:824490 · 發表于 2022-2-24 17:22

man1234567 發表于 2022-2-8 09:49
這個圖改12V進24V出理想最大值0.25A沒可能出1A電流

變壓器的參數指標你要改啊。。我這個是高壓小電流的。

ID:879809 · 發表于 2022-2-24 19:38

TTQ001 發表于 2022-1-31 09:51
可以使用帶或不帶電感器的 DC 到 DC 升壓電路。

貼一個不帶電感/變壓器，能從12V升到24V 1A的電路出來，很好奇，沒見過。

ID:466250 · 發表于 2024-8-21 13:17

精度要求不高，倍壓也可以，也可以boost上去，價格也不高。

ID:712493 · 發表于 2024-8-21 13:41

rundstedt 發表于 2022-2-24 19:38
貼一個不帶電感/變壓器，能從12V升到24V 1A的電路出來，很好奇，沒見過。

就是倍壓！
