請教一個電路問題單線控制紅綠指示燈切換非繼電器

ID:450619 · 發表于 2022-1-17 19:25

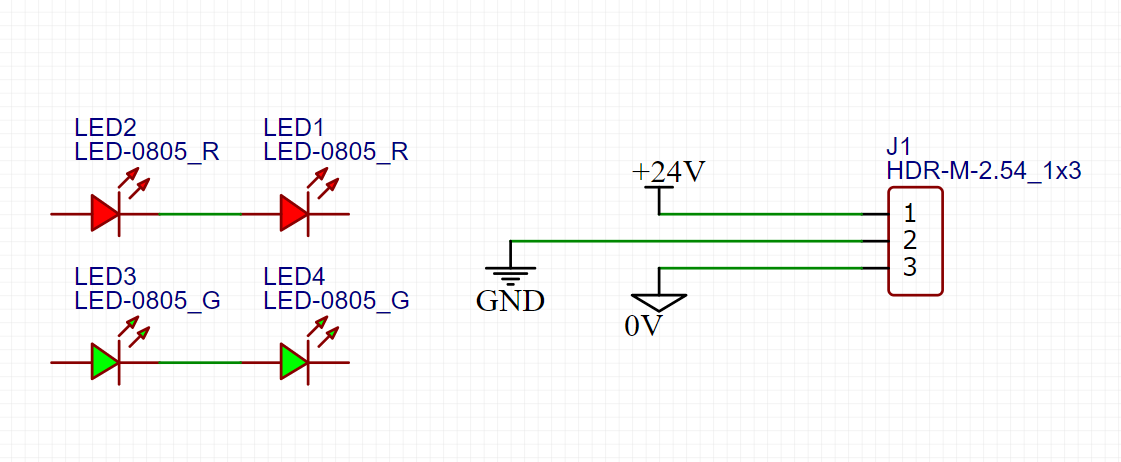

打算做一個電路，需要做一個類似于低電平觸發的電路。在PCB上面有紅色、綠色指示燈各一組。默認是綠色指示燈亮，作為電源指示燈。但是當懸空的控制電路，變為0V（接地）后，綠色指示燈熄滅，紅色接通。類似于繼電器的常開常閉分別接綠色和紅色，由一路接地來控制吸合。需要在電路板做，盡量用貼片小元件,不使用繼電器，接入電壓是24V.

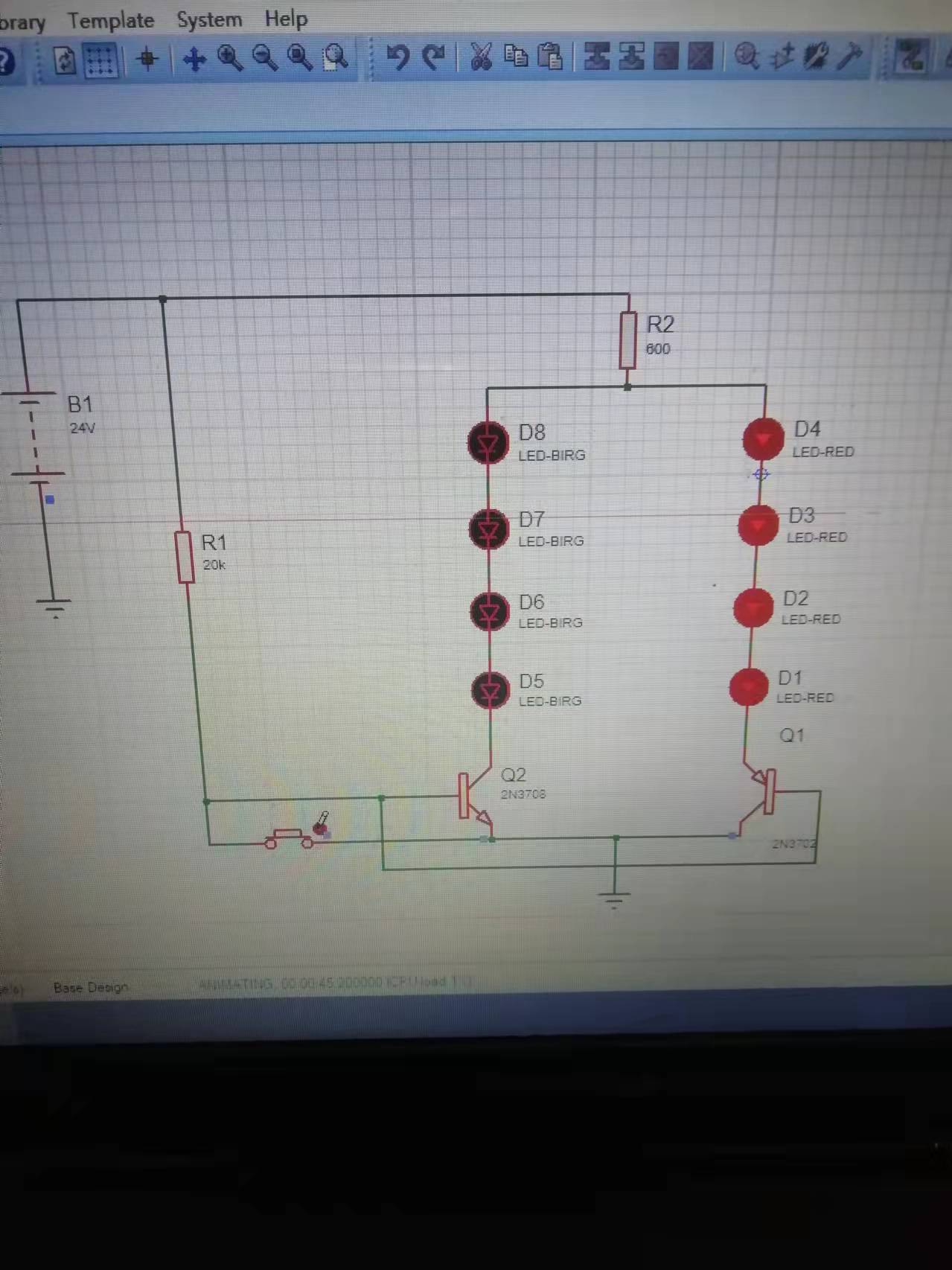

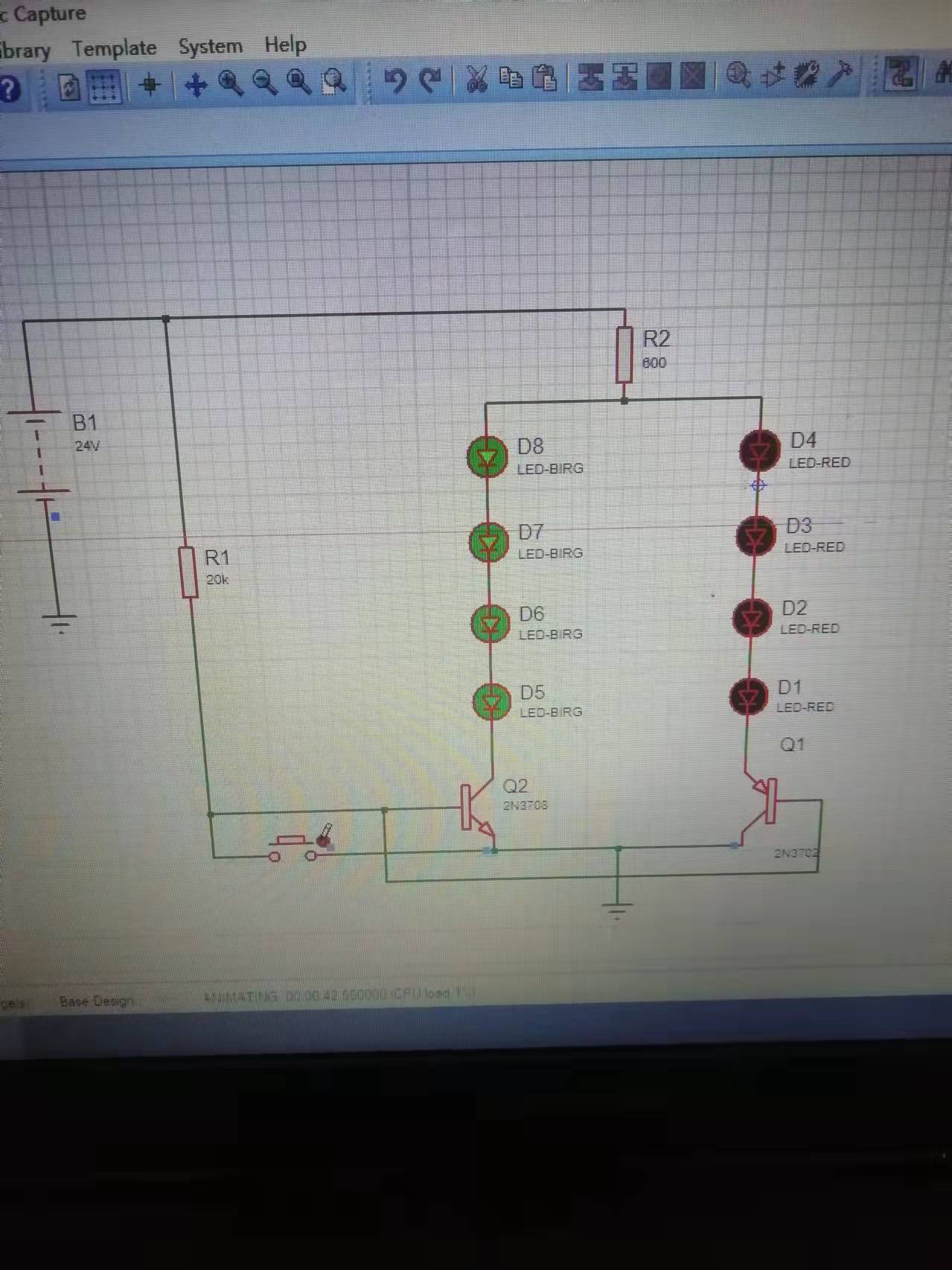

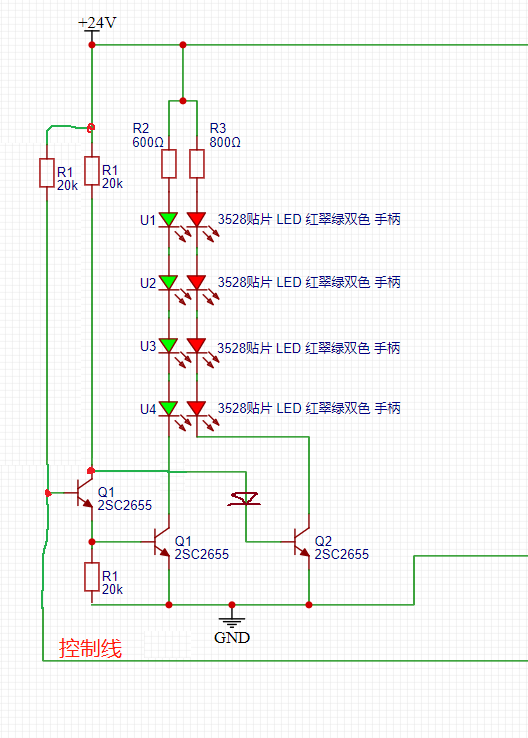

現在試了一種方式：

但是控制線接地時，不能完全斷開綠色，導致兩種顏色燈都點亮了。

ID:624769 · 發表于 2022-1-17 19:49

你這個電路方式, 綠燈是斷不開的,它會從Q2 走電，

你描述不清，沒法給完整建議，
只能猜測，如果控制線是 0V 和 24V 跳變的話，一個用NPN 一個用PNP控制，是最簡單的方案，總之，兩個電路要獨立，不能借道另一個電路。

ID:213173 · 發表于 2022-1-17 21:16

ID:1002378 · 發表于 2022-1-17 21:16

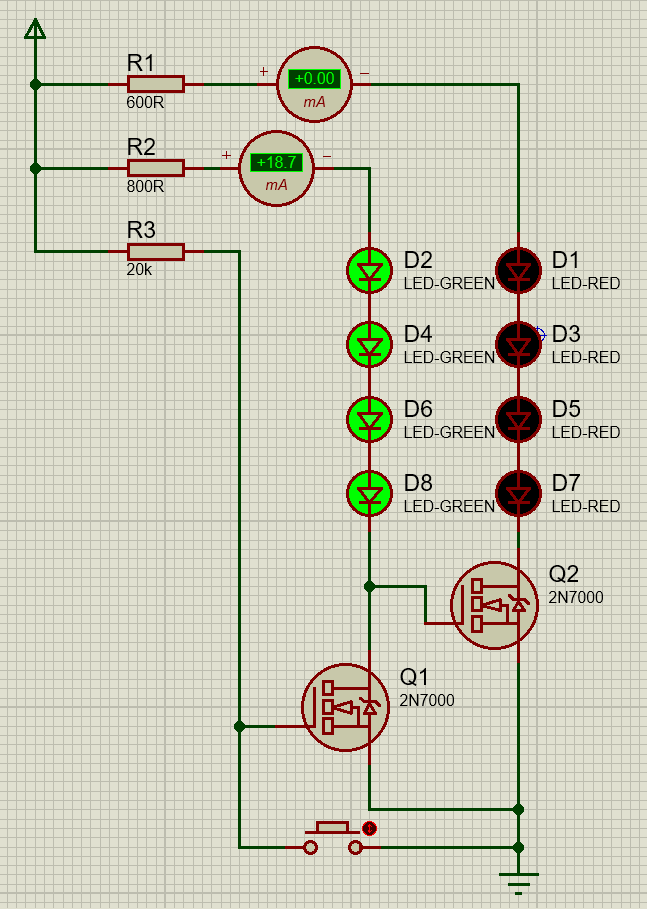

你按照我的畫的電路圖做，就OK了。

ID:491875 · 發表于 2022-1-17 21:22

因為Q2的BE結給綠色LED提供了電流回路

ID:491875 · 發表于 2022-1-17 21:24

因為Q2的BE結給綠色LED提供了電流回路，所以，綠色LED會發光

ID:1002378 · 發表于 2022-1-17 21:24

圖片怎么發不了呢，真是奇怪

ID:491875 · 發表于 2022-1-17 21:25

把Q2換成PNP三極管后，Q2基極與Q1基極并聯就可以了

ID:230742 · 發表于 2022-1-17 21:26

用一個8050，一個8550，就是1個NPN，一個PNP ,這樣高電平，一個導通，一個截止，低電平就是另外一個導通。另一截止。我也沒試過，一可以試一下。

ID:491875 · 發表于 2022-1-17 21:29

再在Q2基極串聯一只20K的電阻后與Q1基極并聯(Q2換成PNP三極管8550或者9012)

ID:161164 · 發表于 2022-1-17 21:49

改用NMOSFET管看看

ID:96682 · 發表于 2022-1-17 22:53

應該是用高低電平分別控制 LED 的亮滅

ID:8222 · 發表于 2022-1-17 23:04

Q2基極串一只大電阻（30K左右），Q2盡量采用放大倍數大的管子，或者采用場效應管。

ID:1002378 · 發表于 2022-1-17 23:33
