自己做得單片機萬年歷 Proteus仿真程序與原理圖PCB文件

ID:888864 · 發表于 2022-1-14 23:06

自己做的

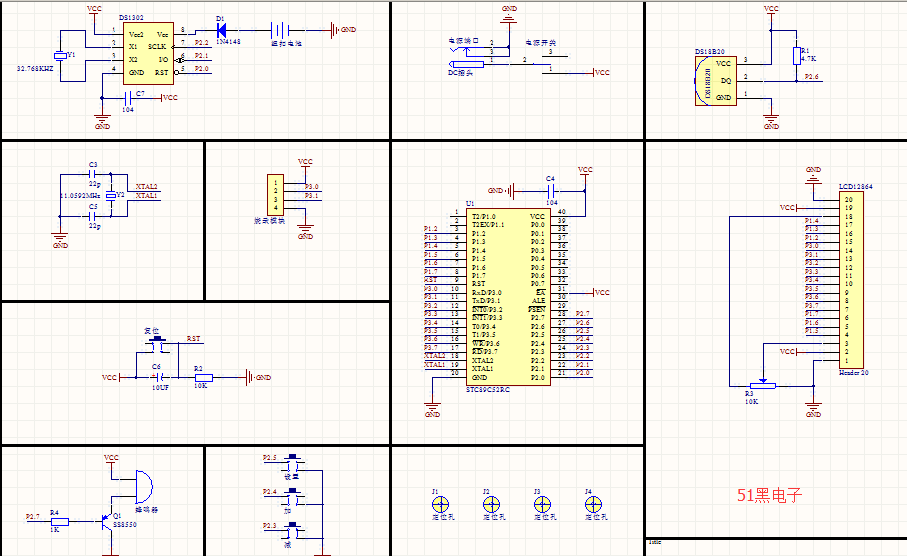

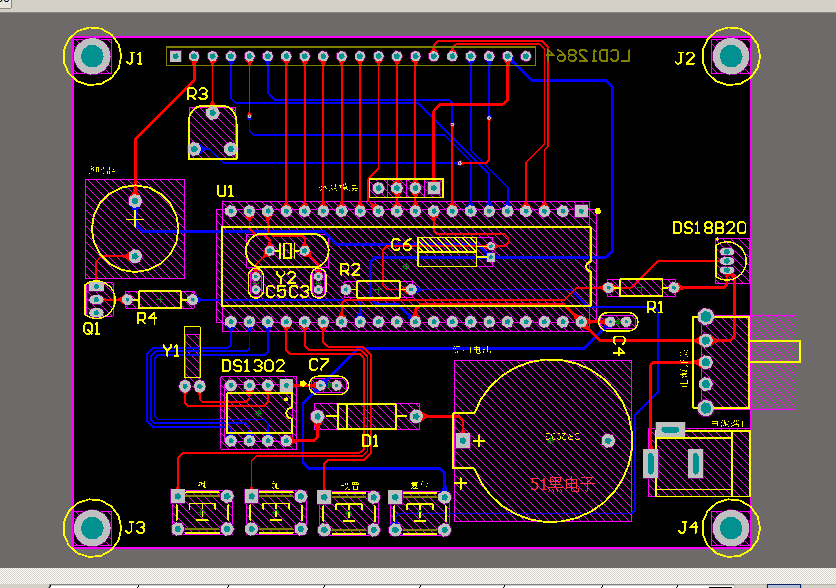

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

Proteus仿真是用8.1版本的

單片機源程序如下:

/*
* 萬年歷
*/
#include "main.h" //包含頭文件main.h
#include "LCD.h" //包含頭文件LCD.h
#include "DS1302.h" //包含頭文件DS1302.h
#include "word.h" //包含頭文件word.h
#include "lunar_calendar.h" //包含頭文件lunar_calendar.h
#include "buzz.h" //包含頭文件buzz.h
TIME time, tmp_time; //時間變量
ALARM alarm; //時間變量
bit Alarm_flag=0; //時間變量
bit Clock_flag=0; //時間變量
bit flag=0; //時間變量
sbit DQ=P2^6; //DS18B20 pin 溫度傳感器引腳
//-----------------18B20-----------------------
unsigned char L_18B20,H_18B20,zhengshu,shangwen,xiawen; //溫度用變量
unsigned int fg=0,xiaoshu_a; //溫度用變量
//-----------------18B20----------------------
//-------------音樂-----------------------------
uint8 code SONG_TONE[]= //音樂數據
{
212,212,190,212,159,169,212,212,190,212,142,159,212,212,106,126,129,169,190,119,119,126,159,142,159,0
};
uint8 code SONG_LONG[]=//
{
9,3,12,12,12,24,9,3,12,12,12,24,9,3,12,12,12,12,12,9,3,12,12,12,24,0
};
//------------------------------------------------------------
void delay(uint16 n)//延時us級
{
while (n--);
}
//************************************************************************/
// 函數: LCD_Delay()
// 描述: 延時t ms函數
// 參數: t
// 返回: 無
// 備注: 11.0592MHZ t=1延時時間約1ms
// 版本: 2011/01/01 First version
//************************************************************************/
void Delay_nms(unsigned int t)
{
unsigned int i,j;
for(i=0;i<t;i++) //循環t次
for(j=0;j<113;j++) //循環113次每次約3us
;
}
/////////////////////////////////////////////////
//-----------播放音樂----------------------------
void PlayMusic()
{
uint16 i =0,j,k;
while(SONG_LONG[i]!=0||SONG_TONE[i]!=0)
{
for(j=0;j<SONG_LONG[i]*20;j++) //讀取數據
{
BEEP = ~BEEP; //蜂鳴器取反
for(k=0;k<SONG_TONE[i]/3;k++); //讀取數據
}
Delay_nms(10); //延時10ms
i++; //累加1
}
BEEP =1; //關閉蜂鳴器
}
/////////////////////////////////////////////////
/*------DS18B20------*/
void delay_18B20(unsigned int i)
{
while(i--);
}
/*DS18B20的復位脈沖主機通過拉低單總線至少480us以產生復位脈沖
然后主機釋放單總線并進入接收模式此時單總線電平被拉高
DS18B20檢測到上升沿后延時15～60us，拉低總線60～240us產生應答脈沖 */
void Init_DS18B20(void)
{
unsigned char x=0;
DQ = 1; //DQ復位
delay_18B20(8); //稍做延時
DQ = 0; //單片機將DQ拉低
delay_18B20(80); //精確延時大于 480us
DQ = 1; //拉高總線
delay_18B20(14); //延時
x=DQ; //稍做延時后如果x=0則初始化成功 x=1則初始化失敗
delay_18B20(20); //延時
}
/*寫時隙主機在寫1時隙向DS18B20寫入1，在寫0時隙向DS18B20寫入0
所有寫時隙至少需要60us，且在兩次寫時隙之間至少需要1us的恢復時間
兩種寫時隙均以主機拉低總線開始
產生寫1時隙：主機拉低總線后，必須在15us內釋放總線，由上拉電阻拉回至高電平
產生寫0時隙：主機拉低總線后，必須整個時隙保持低電平 */
void WriteOneChar(unsigned char dat)
{
unsigned char i=0;
for (i=8; i>0; i--)//循環8次
{
DQ = 0; //DQ輸出0
DQ = dat&0x01;
delay_18B20(5); //延時
DQ = 1; //DQ輸出1
dat>>=1; //右移位
}
}
/*所有讀時隙至少60us 且兩次獨立的讀時隙之間至少需要1us的恢復時間
每次讀時隙由主機發起，拉低總線至少1us。
若傳1，則保持總線高電平；若發送0，則拉低總線
傳0時DS18B20在該時隙結束時釋放總線，再拉回高電平狀態，主機必須在讀時隙開始后的15us內釋放總線，并保持采樣總線狀態 */
unsigned char ReadOneChar(void)
{
unsigned char i=0;
unsigned char dat = 0;
for (i=8;i>0;i--)
{
DQ = 0; // 給脈沖信號
dat>>=1; //移位
DQ = 1; // 給脈沖信號
if(DQ) //如果DQ=1，執行下面的語句
dat|=0x80;
delay_18B20(4);//延時
}
return(dat); //返回數據
}
void read_18B20(void)
{
Init_DS18B20();
WriteOneChar(0xCC); // 跳過讀序號列號的操作
WriteOneChar(0x44); // 啟動溫度轉換
delay_18B20(100); // this message is wery important
Init_DS18B20(); //初始化DS18B20
WriteOneChar(0xCC); //跳過讀序號列號的操作
WriteOneChar(0xBE); //讀取溫度寄存器等（共可讀9個寄存器）前兩個就是溫度
delay_18B20(100); //延時
L_18B20=ReadOneChar(); //讀取低八位數據
H_18B20=ReadOneChar(); //讀取高八位數據
zhengshu=L_18B20/16+H_18B20*16; //整數部分
xiaoshu_a=(L_18B20&0x0f)*10/16; //小數第一位
}
//------------------DS18B20---------------------
/////////////////////////////////////////////////
/*
* 按鍵掃描
*/
int8 scan_key(void)
{
int8 val=-1; //初始化鍵值為-1
if (KeyIn1 == 0) //判斷=0？有無按鍵按鍵
{
val = 1; //鍵值=1
while (KeyIn1 == 0); //等待按鍵釋放
}
else if (KeyIn2 == 0) //判斷=0？有無按鍵按鍵
{
val = 2; //鍵值=2
while (KeyIn2 == 0);//等待按鍵釋放
}
else if (KeyIn3 == 0) //判斷=0？有無按鍵按鍵
{
val = 3; //鍵值=3
while (KeyIn3 == 0);//等待按鍵釋放
}
//if (val > 0)
//buzzer_sound();
return val; //返回鍵值
}
/*
* 主界面框架
*/
void main_frame(void)
{
play32(80, 2, 10); //顯示數
play32(32, 2, 10); //顯示數
play8(16, 0, S_xie);//顯示斜線
play8(40, 0, S_xie);//顯示斜線
// play8(96, 0, RH);
// play8(120, 0, S_percent);
play8(120, 6, S_du);//顯示度
}
/*
* 主界面
*/
void main_show(bit refresh)
{
uint8 lunar[2];
if (refresh)
read_time((uint8 *)&time);// 讀時間函數// 時間
if (refresh || (time.sec != tmp_time.sec)) // 秒更新
{
tmp_time.sec = time.sec; //讀取秒數據
play8_num(104, 6,zhengshu); //溫度顯示
play32_num(96, 2, time.sec); //顯示秒
}
if (refresh)
main_frame();//刷新界面
if (refresh || (time.min != tmp_time.min)) // 分更新
{
if (!refresh)
flag = 0;
tmp_time.min = time.min;//讀取分
play32_num(48, 2, time.min); //顯示分
}
if (refresh || (time.hour != tmp_time.hour)) // 時更新
{
if ((!refresh)&&(Clock_flag))
alarm_sound();
tmp_time.hour = time.hour; //讀取時
play32_num(0, 2, time.hour); //顯示時
}
if (refresh || (time.day != tmp_time.day)) //日更新
{
tmp_time.day = time.day; //讀取日
play8_num(48, 0, time.day); //顯示日
// 農歷
turn_lunar_calendar(&time, lunar);
play_lunar_calendar(0, 6, lunar[0], lunar[1]);
}
if (refresh || (time.week != tmp_time.week)) // 周更新
{
tmp_time.week = time.week; //讀取周
play_week(68, 0, time.week); //顯示周
}
if (refresh || (time.mon != tmp_time.mon)) // 月更新
{
tmp_time.mon = time.mon; //讀取月
play8_num(24, 0, time.mon); //顯示月
// 農歷
turn_lunar_calendar(&time, lunar); //轉換農歷月
play_lunar_calendar(0, 6, lunar[0], lunar[1]); //顯示農歷月
}
if (refresh || (time.year != tmp_time.year)) // 年更新
{
tmp_time.year = time.year; //讀取年數據
play8_num(0, 0, time.year); //顯示年
// 農歷
turn_lunar_calendar(&time, lunar); //轉換農歷年
play_lunar_calendar(0, 6, lunar[0], lunar[1]); //顯示農歷年
}
}
/*
* 主機界面設置
*/
void main_set(void)
{
int8 key_val, state=1; //變量
play32_num(96, 2|0x80, time.sec); //顯示秒
while (1)
{ key_val = scan_key();//鍵盤掃描
if (key_val == 1) // 設置
{
if (state >= 7)
state = 0;
else
state++; //位置狀態加1
set_time((uint8 *)&time); //設置時間
main_show(1); //顯示主界面
switch (state)
{ case 0: set_time((uint8 *)&time); break;//設置時間
case 1: play32_num(96, 2|0x80, time.sec); break;//顯示秒
case 2: play32_num(48, 2|0x80, time.min); break;//顯示分
case 3: play32_num(0, 2|0x80, time.hour); break;//顯示時
case 4: play_week(68, 0|0x80, time.week); break;//顯示周
case 5: play8_num(48, 0|0x80, time.day); break; //顯示日
case 6: play8_num(24, 0|0x80, time.mon); break; //顯示月
case 7: play8_num(0, 0|0x80, time.year); break; //顯示年
default: break; //退出循環
}
}
else if (key_val > 1)//按鍵值大于1
{
if (state == 1)//位置1設置秒
{
if (key_val == 3)//加按下？
time.sec++;//秒加1
else
time.sec--; //秒減1
if (time.sec >= 60)
time.sec = 0;
else if (time.sec < 0)
time.sec = 59;
play32_num(96, 2|0x80, time.sec);//顯示秒
}
else if (state == 2) //位置2設置分
{
if (key_val == 3) //加按下？
time.min++; //加1
else
time.min--; //減1
if (time.min >= 60)
time.min = 0;
else if (time.min < 0)
time.min = 59;
play32_num(48, 2|0x80, time.min);//顯示分
}
else if (state == 3) //位置3設置時
{ if (key_val == 3) //加按下？
time.hour++; //加1
else
time.hour--; //減1
if (time.hour >= 24)
time.hour = 0;
else if (time.hour < 0)
time.hour = 23;
play32_num(0, 2|0x80, time.hour);//顯示時
}
else if (state == 4) //位置4設置周
{ if (key_val == 3) //加按下？
time.week++; //加1
else
time.week--; //減1
if (time.week >= 8)
time.week = 1;
else if (time.week < 1)
time.week = 7;
play_week(68, 0|0x80, time.week);//顯示周
}
else if (state == 5)//位置5設置日
{
if (key_val == 3) //加按下？
time.day++; //加1
else
time.day--; //減1
if (time.day >= 32)
time.day = 1;
else if (time.day < 1)
time.day = 31;
play8_num(48, 0|0x80, time.day);//顯示日
}
else if (state == 6) //位置6設置月
{
if (key_val == 3) //加按下？
time.mon++; //加1
else
time.mon--; //減1
if (time.mon >= 13)
time.mon = 1;
else if (time.mon < 1)
time.mon = 12;
play8_num(24, 0|0x80, time.mon);//顯示月
}
else if (state == 7) //位置7設置年
{
if (key_val == 3) //加按下？
time.year++; //加1
else
time.year--; //減1
if (time.year >= 100)
time.year = 0; //0年
else if (time.year < 0)
time.year = 99; //99年
play8_num(0, 0|0x80, time.year);//顯示年
}
else
{
break; //退出循環
}
}
if (state == 0)
break; //退出循環
}
}
/*
* 鬧鐘界面顯示
*/
void alarm_show(void)
{
int8 key_val, state=1;
uint32 t=0;
play16(0, 0, nao); //顯示鬧
play16(16, 0, zhong); //鐘
play16(32, 0, maohao); //冒號：
if (Alarm_flag)
play16(48, 0, kai); //開
else
play16(48, 0, guan);//關
play32_num(32, 2, alarm.hour); //時
play32(64, 2, 10); //冒號
play32_num(80, 2, alarm.min); //分
play16(0, 6, zheng); //顯示整
play16(16, 6, dian); //顯示點
play16(32, 6, bao); //顯示報
play16(48, 6, shi); //顯示時
play16(64, 6, maohao); //顯示冒號
if (Clock_flag)
play16(80, 6, kai); //顯示開
else
play16(80, 6, guan); //顯示關
for (t=0; t<30000; t++)
{ key_val = scan_key(); //鍵盤掃描獲取鍵值
if (key_val > 1) //判斷數據
break;
else if (key_val == 1) //判斷數據
{
if (Alarm_flag)
play16(48, 0|0x80, kai);//顯示開
else
play16(48, 0|0x80, guan);//關
while (1)
{ key_val = scan_key();//鍵盤掃描獲取鍵值
if (key_val == 1) // 完成設置
{
if (state >= 4) //判斷數據
state = 0;
else
state++;
if (Alarm_flag)
play16(48, 0, kai); //顯示開
else
play16(48, 0, guan); //顯示關
play32_num(32, 2, alarm.hour); //鬧鐘時顯示
play32_num(80, 2, alarm.min); //鬧鐘分顯示
if (Clock_flag)
play16(80, 6, kai); //顯示開
else
play16(80, 6, guan); //顯示關
switch (state) //判斷數據
{
case 1:
if (Alarm_flag)//判斷數據
play16(48, 0|0x80, kai); //顯示開
else
play16(48, 0|0x80, guan); //顯示關
break;
case 2:
play32_num(80, 2|0x80, alarm.min);//鬧鐘分顯示
break;
case 3:
play32_num(32, 2|0x80, alarm.hour);//鬧鐘時顯示
break;
case 4:
if (Clock_flag)//判斷數據
play16(80, 6|0x80, kai);//顯示開
else
play16(80, 6|0x80, guan);//顯示關
break;
default: break;
}
}
else if (key_val > 1)//判斷數據
{
if (state == 1)//判斷數據
{
Alarm_flag = ~Alarm_flag;
if (Alarm_flag)
play16(48, 0|0x80, kai);//顯示開
else
play16(48, 0|0x80, guan);//顯示關
}
else if (state == 2)//判斷數據
{
if (key_val == 3)//判斷數據
alarm.min++;//加1
else
alarm.min--;//減1
if (alarm.min >= 60)//判斷數據
alarm.min = 0;
else if (alarm.min < 0)//判斷數據
alarm.min = 59;
play32_num(80, 2|0x80, alarm.min);//鬧鐘分顯示
}
else if (state == 3)//判斷數據
{
if (key_val == 3)//判斷數據
alarm.hour++;//加1
else
alarm.hour--;//減1
if (alarm.hour >= 24)//判斷數據
alarm.hour = 0;
else if (alarm.hour < 0)//判斷數據
alarm.hour = 23;
play32_num(32, 2|0x80, alarm.hour);//鬧鐘時顯示
}
else if (state == 4) //判斷數據
{
Clock_flag = ~Clock_flag;
if (Clock_flag) //判斷數據
play16(80, 6|0x80, kai);//顯示開
else
play16(80, 6|0x80, guan);//顯示關
}
else
{
break; //退出
}
}
if (state == 0) //狀態為0退出
break; //狀態為0退出
}
if (state == 0) //狀態為0退出
break; //狀態為0退出
}
}
}
main()
{
uint8 key_val;
read_18B20(); //初始DS18B20
Delay_nms(1000);//延時1S,等待18B20工作正常
LCD_init(); //初始化液晶
clear12864(); //清屏幕
main_frame(); //顯示主界面框架
main_show(1); //刷新1次
read_18B20(); //讀溫度
play8_num(104, 6,zhengshu); //顯示溫度
while(1)
{
key_val = scan_key();
if (key_val == 1) //K1？
{
main_set(); //設置主界面
}
else if (key_val == 2) //K2？
{
clear12864(); //清屏幕
alarm_show(); //鬧鐘畫面
clear12864(); //清屏幕
main_show(1); //主界面
}
else if (key_val == 3) //K3？
{
clear12864(); //清屏幕
alarm_show(); //鬧鐘畫面
clear12864(); //清屏幕
main_show(1); //主界面
}
else
{
read_time((uint8 *)&time); //讀取時間
main_show(0); //顯示主界面
if((time.sec%2)==0){read_18B20();} //每隔2S采集一次
}
// 鬧鐘
if (Alarm_flag)//如果鬧鐘標志有執行下面的
{
if ((flag == 0) && (alarm.hour == time.hour) && (alarm.min == time.min))//判斷條件是否滿足
{
flag = 1;
clear12864(); //清屏幕
alarm_show(); //鬧鐘
PlayMusic(); //播放音樂
PlayMusic(); //播放音樂
clear12864(); //清屏幕
main_show(1); //顯示主界面
}
}
}
}

復制代碼

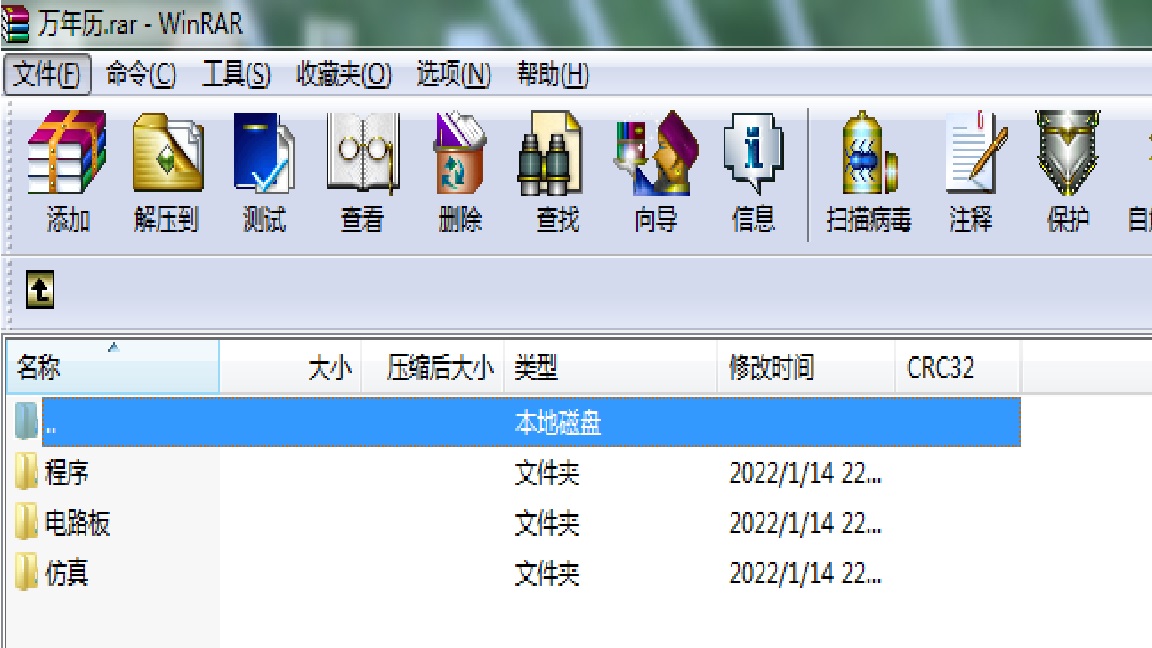

所有資料51hei附件下載:

萬年歷.7z (3.13 MB, 下載次數: 47)

帳號		自動登錄	找回密碼
密碼			立即注冊

久久久久久久999_99精品久久精品一区二区爱城_成人欧美一区二区三区在线播放_国产精品日本一区二区不卡视频_国产午夜视频_欧美精品在线观看免费

自己做得單片機萬年歷 Proteus仿真程序與原理圖PCB文件

評分
