單片機酒精測試儀的AD轉換問題

ID:999060 · 發表于 2022-1-8 21:20

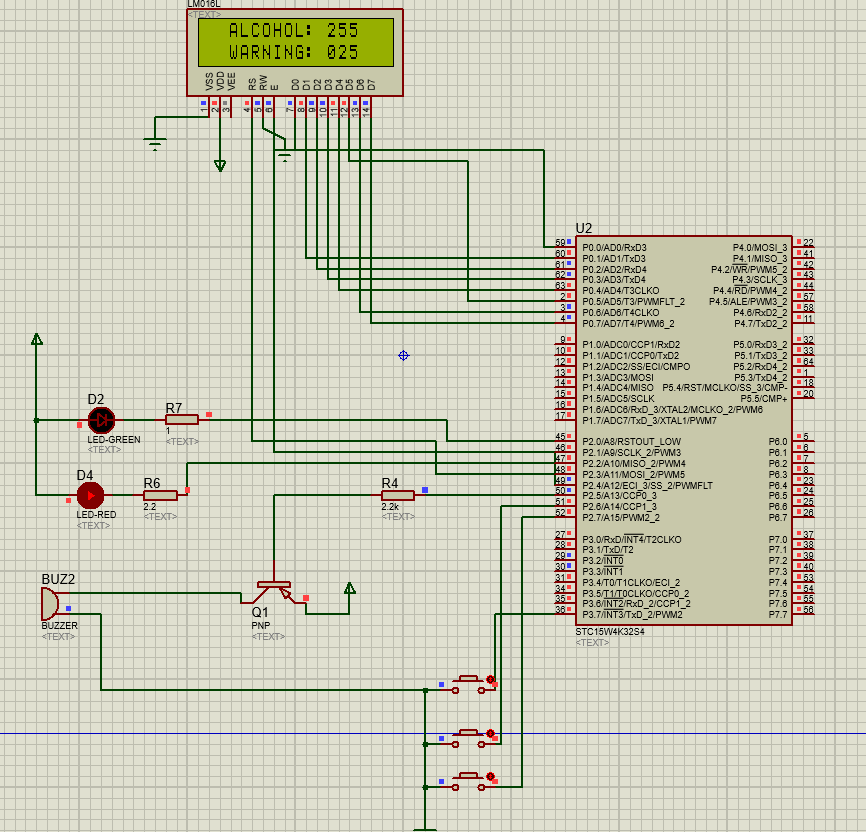

在下剛接觸單片機不久，小白一個，前幾天讓做一個酒精測試儀，一開始沒要求使用stc15的芯片，后面要求改掉，并使用自帶的ad轉換，增加一個指示燈，要求指示未飲酒（20毫克/100毫升），飲酒（20-80毫克/100毫升），醉酒（80>毫克/100毫升），目前自己僅做出來這么一點點東西，求助各位大佬幫忙修改一下程序，指點一下，不勝感激！！!

不改好不讓走，幫幫孩子吧，我想早點回家過年0.0

//程序頭函數
#include <stc15.h>
#include <math.h>
//顯示函數
#include <display.h>

#include <intrins.h>
#include "eeprom52.h"
//宏定義
#define uint unsigned int
#define uchar unsigned char
#define Data_ADC0809 P1

//管腳聲明
sbit LED_R= P2^2; //紅指示燈
sbit LED_G= P2^0; //綠色指示燈
sbit FENG = P2^5; //蜂鳴器
//ADC
sbit ST=P3^3;

//按鍵
sbit Key1=P2^6;       //設置按鍵
sbit Key2=P2^7; //加
sbit Key3=P3^7;       //減

bit bdata flag;//指示燈和蜂鳴器閃爍報警標志位
uchar set;       //設置標志位

//函數聲明
extern uchar ADC0809();
extern void Key();

//酒精含量變量
int temp=0;
int ZERO=0;
char sec=3;       //開機初始化的時間

uchar WARNING=25; // 初始報警值

void delay(uint x)
{
      uint i,j;
      for(i=0;i<x;i++)
      for(j=0;j<121;j++);
}

/******************把數據保存到單片機內部eeprom中******************/
void write_eeprom()
{
      SectorErase(0x2000);
      byte_write(0x2000, WARNING);
      byte_write(0x2001, ZERO);
      byte_write(0x2060, a_a);
}

/******************把數據從單片機內部eeprom中讀出來*****************/
void read_eeprom()
{
      WARNING = byte_read(0x2000);
      ZERO    = byte_read(0x2001);
      a_a    = byte_read(0x2060);
}

/**************開機自檢eeprom初始化*****************/
void init_eeprom()
{
      read_eeprom();             //先讀
      if(a_a != 1)             //新的單片機初始單片機內問eeprom
      {
            WARNING = 25;
            ZERO=0;
            a_a = 1;
            write_eeprom();          //保存數據
      }
}

//初始化函數
void init()
{
      TMOD=0x01; //定時器0方式1
      TL0=0xb0;
      TH0=0x3c;  //賦初值
      EA=1;       //開總中斷
      ET0=1;       //允許定時器0中斷
      TR0=1;       //定時器0開
}
//主函數
void main()
{
      init();       //初始化函數

      Init1602_init();       //1602初始化
      while(sec+1)
      {
            write_com(0x80+0x40+13);
            write_data(sec/10+0x30);
            write_data(sec%10+0x30);
      }
      Init1602();       //1602初始化
      init_eeprom();  //開始初始化保存的數據

      while(1)//主循環
      {
            if(set==0) //如果沒有按下設置（默認set是0，就是正常顯示狀態）
            {
                     temp=ADC0809();       //讀取酒精值
                     Display_1602(temp-ZERO,WARNING);       //顯示酒精值
            }
            if(temp-ZERO<WARNING&&set==0)       //如果實際的酒精值小于報警值且在正常顯示狀態下
            {
                     flag=0;       //執行下面flag=0的（主要就是綠燈閃，關蜂鳴器和繼電器）
            }
            else if(temp-ZERO>WARNING&&set==0)  //如果實際的酒精值大于報警值且在正常顯示狀態下
            {
                     flag=1;       //執行下面flag=1的（主要就是紅燈閃，開蜂鳴器和繼電器）
            }
            Key();//按鍵掃描
      }
}
//ADC0809讀取信息
uchar ADC0809()
{
      uchar temp_=0x00;
      //初始化高阻太

      OE=0;
      //轉化初始化
      ST=0;
      //開始轉換
      ST=1;
      ST=0;
      //外部中斷等待AD轉換結束
      while(EOC==0)
      //讀取轉換的AD值
      OE=1;
      temp_=Data_ADC0809;
      OE=0;
      return temp_;
}
//按鍵函數
void Key()
{
      if(Key1==0)       //如果設置按鍵按下
      {
            delay(20);
            if(Key1==0)
            {
                     FENG=0;       //蜂鳴器響
                     delay(100);
                     FENG=1;       //蜂鳴器關
                     set++;       //設置的變量加1
                     if(set==1)
                     {
                              flag=0;       //綠燈閃
                              TR0=0;       //關定時器0
                              write_com(0x0f);//打開顯示無光標光標閃爍
                              write_com(0x80+0x40+13);//位置
                     }
                     else
                     {
                              set=0;
                              set=0;       //正常顯示狀態
                              write_com(0x0c);//打開顯示無光標無光標閃爍
                              FENG=1;       //蜂鳴器關
                              flag=1;       //紅燈閃
                              TR0=1;       //定時器0?
                     }

                     while(Key1==0);//等待按鍵釋放
            }
      }
      if(Key2==0&&set!=0)       //在設置的狀態下按下加
      {
            delay(20);
            if(Key2==0&&set!=0)       //在設置的狀態下按下加
            {
                     FENG=0;             //蜂鳴器響
                     delay(100);
                     FENG=1;       //蜂鳴器關
                     WARNING++;       //報警值加1
                     if(WARNING>=255)  //如果報警值大于等于255
                     WARNING=0;                //報警值歸零
                     write_com(0x80+0x40+11);
                     write_data('0'+WARNING/100);
                     write_data('0'+WARNING/10%10);
                     write_data('0'+WARNING%10);          //顯示報警值
                     write_com(0x80+0x40+13);//調整位置
                     write_eeprom();                         //保存數據
                     while(Key2==0);       //等待按鍵釋放
            }
      }
      if(Key3==0&&set!=0)       //在設置的狀態下按下減
      {
            delay(20);
            if(Key3==0&&set!=0)       //在設置的狀態下按下減
            {
                     FENG=0;                //蜂鳴器響
                     delay(100);
                     FENG=1;       //蜂鳴器關
                     WARNING--;       //報警值減1
                     if(WARNING<=0)       //如果報警值小于等于0
                     WARNING=255;       //那么報警值為255
                     write_com(0x80+0x40+11);
                     write_data('0'+WARNING/100);
                     write_data('0'+WARNING/10%10);
                     write_data('0'+WARNING%10);
                     write_com(0x80+0x40+13);//調整位置
                     write_eeprom();                         //保存數據
                     while(Key3==0);       //等待按鍵釋放
            }
      }
      if(Key2==0&&Key3==0&&set==0)
      {
            delay(1000);
            if(Key2==0&&Key3==0&&set==0)
            {
                     FENG=0;                //蜂鳴器響
                     delay(200);
                     FENG=1;       //蜂鳴器關
                     ZERO=temp;
                     while(Key2==0&&Key3==0);
                     write_eeprom();                         //保存數據
            }
      }
}

void  time1_int(void) interrupt 1 //定時器中斷0
{
      uchar count;
      TL0=0xb0;
      TH0=0x3c;  //重賦初值50ms
      count++;  ///溢出值加1
      if(count==10)  //如果時間到半秒
      {
            if(flag==0)       //如果flag為0
            {
                     LED_G=0;  //綠燈亮
                     LED_R=1;  //紅燈滅
                     FENG=1;       //蜂鳴器關
            }
            if(flag==1)          //如果flag為1
            {
                     LED_G=1; //綠燈關
                     LED_R=0; //紅燈亮
                     FENG=0;          //蜂鳴器開
            }
      }

         if(count>=20)       //如果時間到1秒
         {
            count=0;       //溢出值清零
            if(flag==0)       //如果flag為0
            {
                     LED_G=1;       //綠燈關
                     LED_R=1;       //紅燈滅
                     FENG=1;          //蜂鳴器關
            }
            if(flag==1)          //如果flag為1
            {
                     LED_G=1; //綠燈關
                     LED_R=1;       //紅燈滅
                     FENG=1;          //蜂鳴器關
            }
            if(sec>=0)
            sec--;
      }
}

ID:213173 · 發表于 2022-1-8 21:20

uhl0 發表于 2022-1-9 19:25
我導入仿真顯示不了，是我仿真有問題嗎？大佬麻煩再幫忙看看

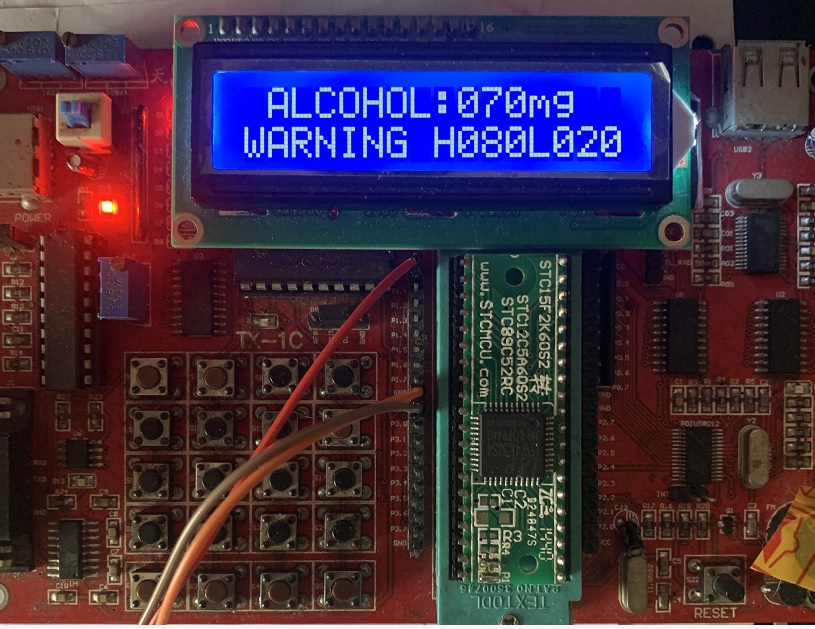

LCD不顯示是時序沒有處理好，改了時序就可以了。實物正常不代表仿真也行。

程序構架.rar (26.91 KB, 下載次數: 13)

ID:213173 · 發表于 2022-1-9 14:58

給你寫了個程序構架，管腳配置、PH值計算、報警等細節部分你自己完善。

程序構架.rar (25.31 KB, 下載次數: 9)

ID:999060 · 發表于 2022-1-9 19:25

wulin 發表于 2022-1-9 14:58
給你寫了個程序構架，管腳配置、PH值計算、報警等細節部分你自己完善。

我導入仿真顯示不了，是我仿真有問題嗎？大佬麻煩再幫忙看看

ID:213173 · 發表于 2022-1-9 21:49

uhl0 發表于 2022-1-9 19:25
我導入仿真顯示不了，是我仿真有問題嗎？大佬麻煩再幫忙看看

這個程序只是根據以往編程經驗構建的一個基礎構架，各功能模塊相對獨立，通過全局變量、標志位和定時器中斷協調運行。雖然通過編譯但既沒有仿真也沒有經實物驗證。充其量只能算是一個編程思路。注釋也還算比較詳細，應該不難理解。

ID:57657 · 發表于 2022-1-10 17:29

uhl0 發表于 2022-1-9 19:25
我導入仿真顯示不了，是我仿真有問題嗎？大佬麻煩再幫忙看看

仿真模型不是完整的，有很多STC新增的寄存器、中斷在仿真里面都是空白，只能實物驗證，只適合仿真一些基本寄存器、算法類程序。

ID:999060 · 發表于 2022-1-10 17:37

wulin 發表于 2022-1-10 15:06
LCD不顯示是時序沒有處理好，改了時序就可以了。實物正常不代表仿真也行。

我使用其他的程序也試了下，使用proteus只能使用stc15w4k32s4，好像Proteus的STC15元件不能仿真AD，當然也可能是我自己仿真有錯，感謝大佬耐心幫助，非常感謝

ID:999060 · 發表于 2022-1-11 11:39

wulin 發表于 2022-1-8 21:20
LCD不顯示是時序沒有處理好，改了時序就可以了。實物正常不代表仿真也行。

大佬stc的原理圖有嗎？
