請問24v轉5v再轉3.3v可以一步下來嗎

ID:997144 · 發表于 2021-12-26 19:13

請問24v轉5v再轉3.3v可以一步下來嗎請求大神指教如何連接布線和元器件的選型

ID:752974 · 發表于 2021-12-27 08:34

需要兩個芯片，兩次降壓。至于具體電路，根據自己需要自己搞，不然永遠學不會。

ID:954686 · 發表于 2021-12-27 08:56

要先確定負載電流是多大，功耗多大，然后選擇方案,

ID:979299 · 發表于 2021-12-27 10:28

LM317就可以搞定啊，輸出電壓范圍是1.2V至37V，負載電流最大為1.5A，外圍電路還很簡單

ID:165786 · 發表于 2021-12-27 10:41

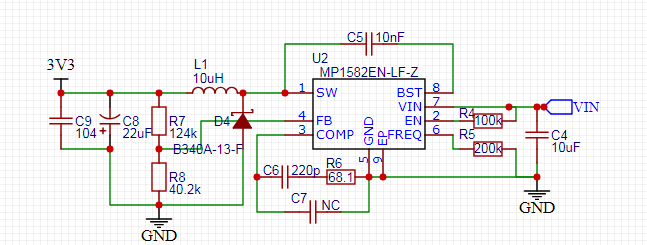

完全可以，我在用的電路

ID:10947 · 發表于 2021-12-27 10:48

是說直接從24轉到3.3V，還是1個芯片要能同時轉換出5V及3.3V？

ID:810165 · 發表于 2021-12-27 14:14

24V到5V用開關電源，5V到3.3V用LDO即可

ID:405850 · 發表于 2021-12-28 08:08

24V轉5V可以使用34063，調節電阻即可，5V轉3.3V直接使用AMS1117，很簡單

ID:893997 · 發表于 2021-12-29 15:41

建議24V轉5V采用LM2596，然后5V轉3.3用LM1117-3.3，這樣做的好處是24V轉5V的時候可以最大的降低損耗，LM2596是DC-DC類型的芯片，轉換效率可以達到90%，然后最大支持3A電流。5V轉3.3V使用LM1117可以防止開關噪聲對后級產生干擾，然后可以并聯使用加0.1歐姆均流電阻提高帶負載能力。
