怎樣區別各種驅動芯片的LCD12864屏?

ID:477441 · 發表于 2021-12-24 16:49

做了個12864的51單片機練習程序，用第一塊屏可以正常顯示，把第二塊屏替換第一塊屏連接到電路就不顯示，只有白屏，但第二塊屏在它原來的電路中顯示正常，證明屏不是壞的

查資料說是用的驅動芯片不同。

請教圖片這兩塊12864怎樣知道是啥型號的驅動芯片？ 51hei圖片_20211224163653.jpg

ID:415064 · 發表于 2021-12-24 19:33

規格書里面有提到用的什么IC，你編程的時序和指令就是通過這個IC來確定的。。。你做的是和屏驅IC交互，IC再和屏幕交互

ID:415064 · 發表于 2021-12-24 19:34

圖里面那幾個園的黑坨坨就是，你可以把他理解為51單片機。。。平常用的51外殼是黑色塑料，這種是邦定工藝，優勢在于便宜。

ID:477441 · 發表于 2021-12-24 21:08

wojiaoguogai 發表于 2021-12-24 19:33
規格書里面有提到用的什么IC，你編程的時序和指令就是通過這個IC來確定的。。。你做的是和屏驅IC交互，IC再 ...

都不是新屏呀，也沒有規格書啊

現在就是想知道這個屏用的驅動是什么型號的 IC，以便找到相應的規格書

ID:67925 · 發表于 2021-12-24 21:29

第一個屏的控制器為ST7920，絲印上有 PSB。
第二個屏的控制器為KS0108兼容型號

ID:748788 · 發表于 2021-12-24 22:15

兩塊屏分別印有MS12864R和tg12864b，你用它們分別在百度上搜一下，應該能得到有用的東西

ID:883242 · 發表于 2021-12-24 22:19

查主控芯片，另外#5樓的意見你試一試。

ID:230742 · 發表于 2021-12-24 23:05

用一個屏猜芯片基本猜不出來，只能憑經驗。
第一個屏寫的沒有CS1CS2可能是帶中文字庫的，
有寫CS1CS2的一定不是帶中文字庫的。
其它的只能在某一個寶或者百度搜相關的圖片和資料了。

ID:839438 · 發表于 2021-12-25 09:43

cdhigh 發表于 2021-12-24 21:29
第一個屏的控制器為ST7920，絲印上有 PSB。
第二個屏的控制器為KS0108兼容型號

太牛這個都能看出來

ID:977804 · 發表于 2021-12-25 10:19

這種情況我也遇到過。我的解決辦法是，用兩種驅動方式分別試。可以理解為，你能驅動的是常規的12864，另一塊是另一種驅動的。我能幫你試試能否解決。

ID:71233 · 發表于 2021-12-25 10:27

百度完全可以得到相關資料，第一個有中文字庫，第二個沒有。第一個支持8或4位并行或三線串行驅動，第二個只能使用8位并口驅動，且有CS1（左半屏片選）和CS2（右半屏片選）。我手頭就有第二種屏。

ID:477441 · 發表于 2021-12-25 10:39

感謝！

搜上面的12864標記找到了資料

再請問：12864就是ST7290和KS0108這兩種主控芯片嗎？要是這樣的話以后分辨這樣的屏就比較簡單了，不是這種就是另外一種

ID:230742 · 發表于 2021-12-25 20:03

也有其它主控芯片的，好像好幾種呢。
一般圖片上這樣的有20條接線的就這兩種。
其它還有串口的，SPI的，7567的，我知道的有8-9種，還有我不知道的呢。

ID:67925 · 發表于 2021-12-25 22:54

我會想你的發表于 2021-12-25 09:43
太牛這個都能看出來

不難。
針對這些非COG的常用模塊：

可靠的方法：
有PSB絲印的一定是ST7920，有CS1/CS2的為KS0108，有FS或FS1的為T6963C

不一定可靠的方法：
如果是沒有絲印的模塊，如果一端接地，從接地開始，如果第四腳為空腳，為T6963C，如果第16腳為空腳，為ST7920，如果第二腳接地（第一腳不接地），可能為KS0108。
如果總共是18個腳，可能為KS0108。
當然可能還有其他一些方法。

這個方法不適用于COG和軟排線的屏比如ST7565等。

ID:149451 · 發表于 2021-12-26 00:36

這兩個屏豈能簡單代換！第一個需要外接負壓，第二個自帶負壓，但需外接對比度調節電位器。

ID:477441 · 發表于 2021-12-26 10:08

cdhigh 發表于 2021-12-25 22:54
不難。
針對這些非COG的常用模塊：

謝謝老師，我記下了

ID:997029 · 發表于 2021-12-26 11:29

學習中經常遇到這個問題，現在明白了，感謝樓主。

ID:232791 · 發表于 2021-12-27 09:27

cdhigh 發表于 2021-12-24 21:29
第一個屏的控制器為ST7920，絲印上有 PSB。
第二個屏的控制器為KS0108兼容型號

誰跟你說有PSB就是ST7920了，串并口都支持的芯片不少，就ST系列7567 7565也都有PSB腳，你怎么猜的？有PSB就一定是7920了？好笑。

ID:232791 · 發表于 2021-12-27 09:45

百度都有現成的資料，幫你下好了。

ID:477441 · 發表于 2021-12-28 17:39

15996822510 發表于 2021-12-27 09:45
百度都有現成的資料，幫你下好了。

已下載保存，多謝

ID:67925 · 發表于 2021-12-28 20:14

15996822510 發表于 2021-12-27 09:27
誰跟你說有PSB就是ST7920了，串并口都支持的芯片不少，就ST系列7567 7565也都有PSB腳，你怎么猜的？有PSB ...

這就是傳說中的杠精嗎？了解
帖子上都說了，不適用于COG芯片

ID:863267 · 發表于 2021-12-28 20:48

LCD12864分帶字符庫和不帶字符庫的版本
帶字符庫的貴不少，大概70到80，不帶字符庫的20到30，兩個因為芯片不一樣，代碼都不一樣。
判斷方法看引腳就可以，有cs1，cs2的就是不帶字符庫的，沒有就是帶字符庫的。
還有你要買的時候搜字符庫就是帶字符庫的版本，搜不帶字符庫就是不帶字符庫的版本，這個也是最不易弄錯的購買方式，一般淘寶賣家都是把有無字符庫放在突出位置

ID:863267 · 發表于 2021-12-28 20:53

第一個是帶字符庫版本，COB 芯片，第二個引腳在前面，你自己看一下有沒有cs1cs2引腳，沒有的話也是帶字符庫版本，有的話就沒有字符庫版本

ID:232791 · 發表于 2021-12-29 08:47

cdhigh 發表于 2021-12-28 20:14
這就是傳說中的杠精嗎？了解
帖子上都說了，不適用于COG芯片

ST7567的cob模塊沒有么？PSB不也有？我針對COG了？有PSB的就一定是7920？我其他芯片P/S腳位我寫定義的時候也寫PSB不可以么？
你只知道7920么？還不適用于COG芯片，你COG COB都搞不清吧？我就杠你了。

ID:232791 · 發表于 2021-12-29 08:48

2個文件被刪了一個，現在補上

ID:232791 · 發表于 2021-12-29 08:58

cdhigh 發表于 2021-12-25 22:54
不難。
針對這些非COG的常用模塊：

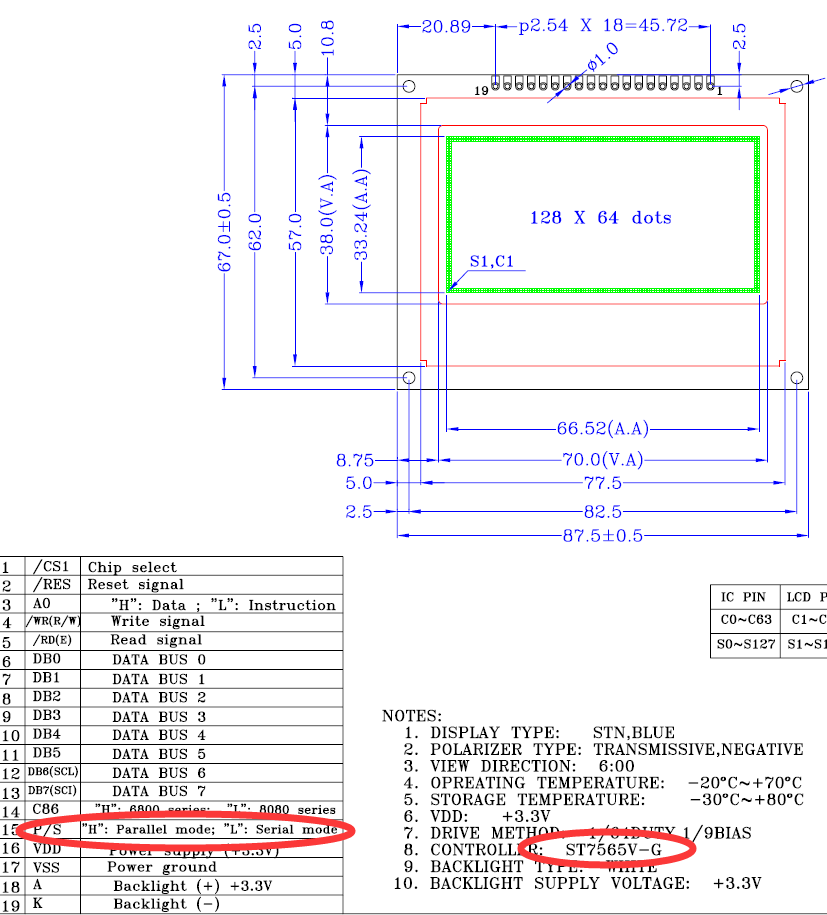

來，看圖片，有沒有PS腳，你別說P/S跟PSB不一樣，一個意思。你看看這個是不是COB模塊？用的是你的7920么？ST系列的芯片那么多，你就認準一個？

來回答

ID:994918 · 發表于 2021-12-30 23:34

MS12864R和tg12864b后綴不一樣

ID:743654 · 發表于 2021-12-31 09:58

引自百度：(PS:不用謝，我姓雷，名鋒)
LCD1601/1602和LCD12864都是通常使用的液晶，有人以為12864是一個統一的編號，主要是12864的液晶驅動都是一樣的，其實12864只是表示液晶的點陣是128*64點陣，而實際的12864有帶字庫的，也有不帶字庫的；有5V電壓的，也有3.3V~5V(內置升壓電路)；歸根到底的區別在于驅動控制芯片，常用的控制芯片有ST7920、KS0108、T6963C等等。
下面介紹比較常用的四種
(1)ST7920類這種控制器帶中文字庫，為用戶免除了編制字庫的麻煩，該控制器的液晶還支持畫圖方式。該類液晶支持68時序8位和4位并口以及串口。
(2)KS0108類這種控制器指令簡單，不帶字庫。支持68時序8位并口。
(3)T6963C類這種控制器功能強大，帶西文字庫。有文本和圖形兩種顯示方式。有文本和圖形兩個圖層，并且支持兩個圖層的疊加顯示。支持80時序8位并口。
(4)COG類常見的控制器有S6B0724和ST7565，這兩個控制器指令兼容。支持68時序8位并口，80時序8位并口和串口。COG類液晶的特點是結構輕便，成本低。
PSB是ST7920類液晶的標志性引腳；
CS1和CS2是KS0108類的標志性引腳；
FS是T6963C類液晶的標志性引腳；
如果拿到的液晶接口有絲印的話，可以按照上表來判斷液晶的類型。
正是因為12864的控制芯片有很多，則對應的液晶驅動方式大不相同，所以最好的辦法是你在購買液晶的時候向廠家的銷售人員咨詢清楚你所購買液晶的控制芯片，索要技術手冊。但遺憾的是，現在的那些銷售太不敬業了，以至于很多時候都一問三不知，這時候只能求助于網絡，通過液晶底板上的標示搜索廠家。
