檢測直流電機750mA需要用什么運放好

ID:734017 · 發表于 2021-12-23 12:04

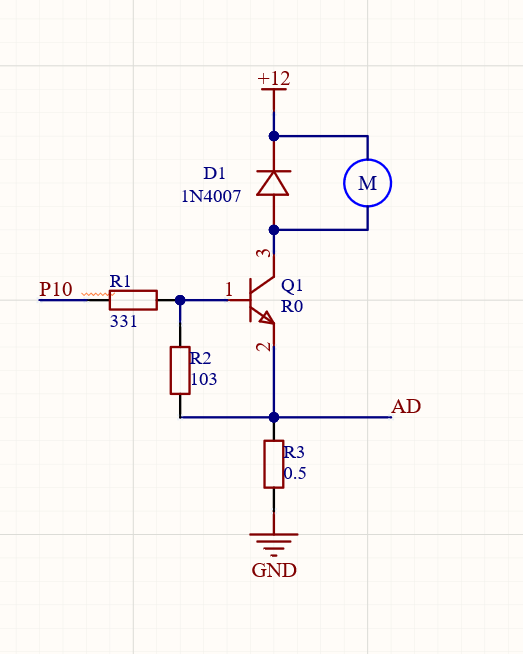

穩定工作在500mA ,異常電流超750mA ,單片機報警，AD口用運放好還是直接檢測？
如果P10 是PWM輸出，電流會不會隨波形突變。在電路上如處理？
謝謝

ID:25310 · 發表于 2021-12-23 17:48

直接給單片機ADC，10位ADC的單片機足夠用了

ID:996252 · 發表于 2021-12-23 18:58

INA243

ID:301191 · 發表于 2021-12-24 05:11

頂一下

ID:491875 · 發表于 2021-12-24 17:30

一個簡單的LM393電壓比較器就可以解決問題，不過，電機電流檢測最好是先對R3兩端的電壓進行積分處理，防止突發脈沖誤動作。然后送到電壓比較器的輸入端進行比較處理

ID:734017 · 發表于 2021-12-25 08:52

老愚童63 發表于 2021-12-24 17:30
一個簡單的LM393電壓比較器就可以解決問題，不過，電機電流檢測最好是先對R3兩端的電壓進行積分處理，防止 ...

積分，我還沒學過

ID:136119 · 發表于 2021-12-25 09:32

隨意找個 運算放大器放大倍數設置成8-10倍加一個交流反饋加電容濾波器感覺沒有太復雜

ID:491875 · 發表于 2021-12-25 10:46

happy2058 發表于 2021-12-25 08:52
積分，我還沒學過

RC串聯，在C兩端取出信號就是經過積分處理的。
