關于霧化器電路波形問題

ID:882573 · 發表于 2021-12-21 15:25

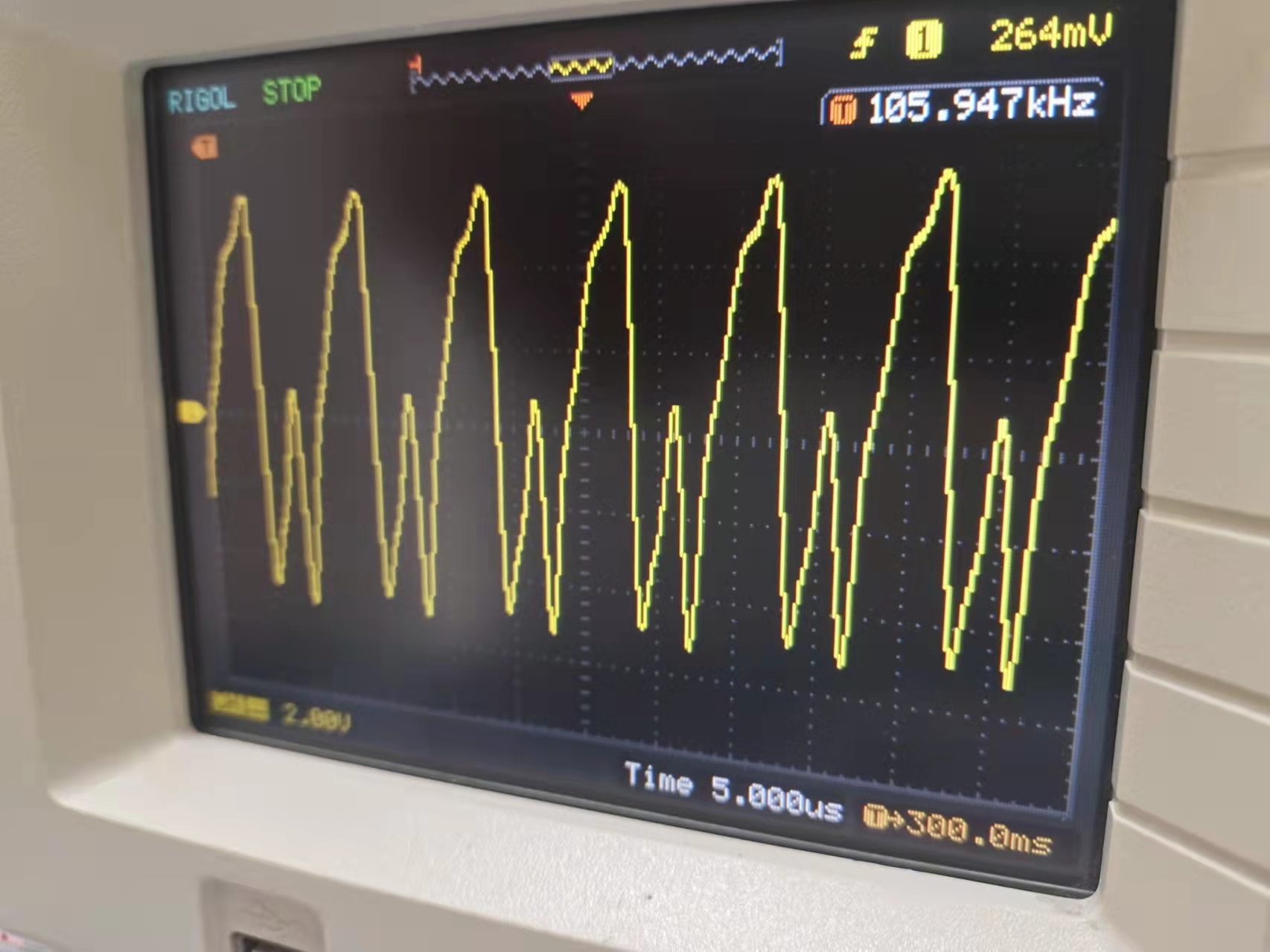

最近借鑒網上的霧化器電路，作出來后發現波形不對，雖能實現霧化功能，但跟理論波形差距頗大，想請教下我應該調整哪些地方波形幅值已X10，

ID:377210 · 發表于 2021-12-21 21:52

IO口設置成強推挽模式，還有把柵極電阻改了，再測一下

ID:882573 · 發表于 2021-12-22 09:19

MOVEORDIE 發表于 2021-12-21 21:52
IO口設置成強推挽模式，還有把柵極電阻改了，再測一下

芯片是換上去的，不是我寫的，柵極電阻接地10K、100K我也都試了，還是不行

ID:488334 · 發表于 2021-12-22 11:21

你這是一驅三電路？你先試試驅動一個升壓電路，然后兩個，再三個，排除問題。有個問題，你三個驅動電路都加51K電阻，會不會有影響，或者你把一個51K限流電阻放在驅動電路前面，不用三個51K

ID:369012 · 發表于 2021-12-22 14:50

三極管工作在非線性狀態，G 級的電阻調整工作狀態。

ID:882573 · 發表于 2021-12-23 16:16

tatachaoren 發表于 2021-12-22 11:21
你這是一驅三電路？你先試試驅動一個升壓電路，然后兩個，再三個，排除問題。有個問題，你三個驅動電路都加 ...

我這個有只焊接一路調試，波形也是只接一路的波形，難道非要添加追頻電路才行嗎

，但是人家的產品電路也很簡單呀。波形挺好的

ID:844772 · 發表于 2021-12-23 16:46

幫不了，還想問一下，霧化器不就給個超生波，能共振就行了，為啥最求這么復雜波形呢？

ID:882573 · 發表于 2021-12-23 17:51

yangqm 發表于 2021-12-22 14:50
三極管工作在非線性狀態，G 級的電阻調整工作狀態。

是的啊，這是漏極的波形，MOS管出來就嚴重失真了，柵極電阻10K~100K都有嘗試，或者去掉這兩個元件，把柵極下拉10K~100K接地（TB板方案），波形變化都不大，我先買幾款電感更換下試試——回復的照片不知怎么添加

ID:882573 · 發表于 2021-12-23 17:54

glinfei 發表于 2021-12-23 16:46
幫不了，還想問一下，霧化器不就給個超生波，能共振就行了，為啥最求這么復雜波形呢？

是這樣的，中間那個小波峰，有的時候能過零，示波器有的時候都提示頻率變成211KHZ了，怕運行太久對霧化片有損害，所以想把這個小波形的峰值給搞下去

ID:377210 · 發表于 2021-12-23 19:19

天涯仗劍發表于 2021-12-22 09:19
芯片是換上去的，不是我寫的，柵極電阻接地10K、100K我也都試了，還是不行

把柵極電阻去掉，只焊接0.1UF電容看看

ID:882573 · 發表于 2021-12-24 09:24

MOVEORDIE 發表于 2021-12-23 19:19
把柵極電阻去掉，只焊接0.1UF電容看看

嗯嗯，這個也有試，效果依然不明顯。我現在網購了幾款電感，準備在電感上下下功夫看看，感謝各位大佬。

ID:1079575 · 發表于 2023-8-11 13:42

霧化片兩端加個電容試一下

ID:195496 · 發表于 2023-8-12 11:48

加上加速電容
