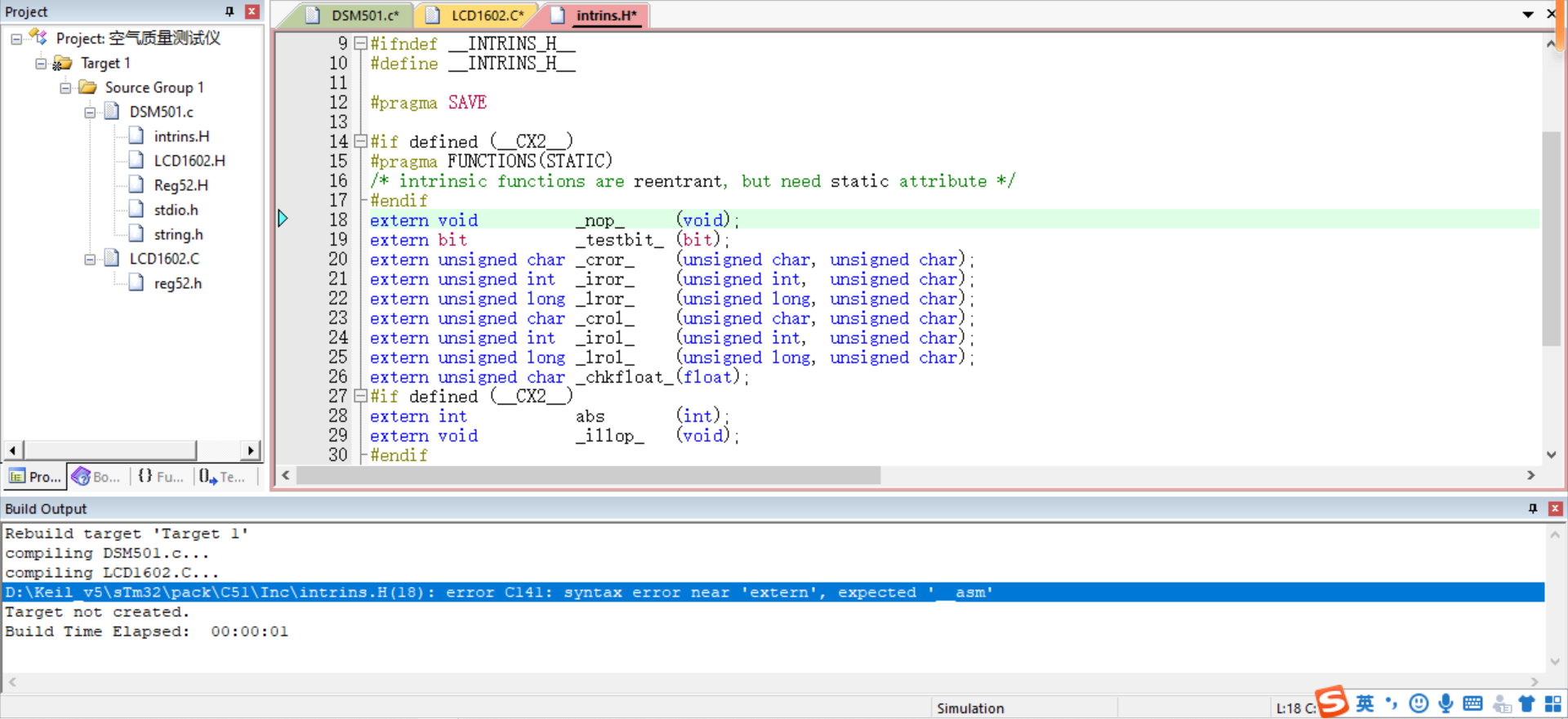

關于測量PM2.5并在LCD上顯示，同時實現串口通訊，大概功能就這樣,有一個報錯，死...

ID:442241 · 發表于 2021-12-16 14:43

//***************************************
// 空氣質量測試儀設計
// 使用單片機STC90C516RD
// 晶振：11.0592M
// 顯示：1602液晶顯示//編程思路：
//簡單的就是做一個1ms的定時中斷（要準點可以定時時間減少，反之定時時間加大）
//在中斷中檢測IO口的電平，是低就加1
//1s內總共檢測1000次，檢測累加的值除以10就是百分數，也就是低脈沖率。
//****************************************
#include"Reg52.H"                                        /* 調用MCS51寄存器頭文件 */
#include"intrins.H"
#include "LCD1602.H"
#include"stdio.h"
#include <string.h>

#define uc unsigned char
#define uint unsigned int

typedef unsigned char  U8;    /* defined for unsigned 8-bits integer variable          無符號8位整型變量  */
typedef signed char  S8;    /* defined for signed 8-bits integer variable                有符號8位整型變量  */
typedef unsigned int U16;    /* defined for unsigned 16-bits integer variable          無符號16位整型變量 */
typedef signed int S16;    /* defined for signed 16-bits integer variable          有符號16位整型變量 */
typedef unsigned long  U32;    /* defined for unsigned 32-bits integer variable          無符號32位整型變量 */
typedef signed long  S32;    /* defined for signed 32-bits integer variable          有符號32位整型變量 */
typedef float       F32;    /* single precision floating point variable (32bits) 單精度浮點數（32位長度） */
typedef double       F64;    /* double precision floating point variable (64bits) 雙精度浮點數（64位長度） */

unsigned char sChar_i=0;//寫入數據sChar指針
unsigned char  sendFlag = 0;       //未發送數據時
unsigned char  receFlag =0;             //未接受到數據時
//*********************************************
//MON51必須用到的
code unsigned char stop[3] _at_ 0x3b;
//*********************************************
sbit PWM=P1^0;             //脈沖輸出//xin//
sbit LED=P3^7;
U16 number_t0=0;
U16 lt_time=0;                      //低脈沖時間
U16 Temp0=0; //低脈沖率

uc sChar[50]={'\0'};

void sendChar(unsigned char sendValue);  //發送一字節數據
void sendAll(unsigned char *pValue);    //發送一組數據
  //

//*********************定時器T0用于定時1MS********
timer0() interrupt 1 using 1    //T/C0中斷服務程序, 每1ms中斷一次
{

number_t0++;
if(PWM==0)  lt_time++;       //每1ms檢測PWM脈沖是否為低電平
if(number_t0==1000)          //munber_t0計數到1000MS，即1S，計算低脈沖率
   { TR0=0;                   //關閉定時器0
         Temp0=(int)(lt_time/10); //計算低脈沖率
         number_t0=0;             //1S時間計數器和低脈沖率變量初始化為0，開始下一個測量周期
         lt_time=0;
         TR0=1;                   // 啟動定時器0
      }
TH0=0xfc;
TL0=0x66;
}
//
void dingshi()
{       TMOD=0x01;
TH0=0xfc;                                           /*晶振：11.0592MHz，定時1ms*/
TL0=0x66;
ET0=1;
TR0=1;
EA=1;
DelayMs( 200 );       /* 上電延時 */
}

//xin//
void initSer()//初始化
{
   TMOD=0x20; //定時器工作方式，選擇了定時器1，工作方式2 八位初值自動重裝的8位定時器。
   TH1=0xfd;    //定時器1初值  ,設置波特率為9600 配合為晶振11.0529MHZ，晶振的電容是20uf?
   TL1=0xfd;
   TR1=1;       //開啟定時器1

   SM0=0;          //屬于SCON寄存器
   SM1=1;       //串口工作方式1，10位異步接收，（8位數據）波特率可變
   REN=1;       //允許串行口接收位
   EA=1;       //允許中斷（總閘）
   ES=1;       //允許串口中斷
}
void sendChar(unsigned char Value)                      //發送一個字節數據
{
      SBUF = Value;
      sendFlag = 1;                                                       //設置發送標志位,發一字節就置位
      while(sendFlag);                                              //直到發完數據,將sendFlag清零后,才退出sendChar函數
}

void sendAll(unsigned char *pValue)                      //發送一組數據
{
      while((*pValue) != '\0')                                  //如果沒有發送完畢就繼續發
      {
            sendChar(*pValue);                            //發送1字節數據
            pValue++;                                                 //指向下1個字節
      }
}
void serInt() interrupt 4  //中斷函數
{
      //TI——發送中斷bai標志位,可尋址標志位。方式0時，發送完第8位數據后，由硬件置位，其它方式下，在發送或停止位之前由硬件置位，因此，TI=1表示幀發送結束，TI可由軟件清“0”。
      //RI——接收中斷標志位.可尋址標志位。接收完第8位數據后，該位由硬件置位，在其他工作方式下，該位由硬件置位，RI=1表示幀接收完成。
      //在串口中斷處理時，TI，RI都需要軟件清"0"，硬件置位后不可能自動清0，此外，在進行緩沖區操作時，需要ES=0，以防止中斷出現。
      if(RI)                                                             //接收數據，手動將RI清0
   {
            RI=0;
            if(SBUF=='\0'||SBUF=='#')
            {
                     sChar[sChar_i++]='\0';
                     receFlag=1;                                                       //修改接受標志,便于主函數進入while中發數據
            }
            else
            {
                     sChar[sChar_i++]=SBUF;                               //每次接受8位，存在SBUF里,轉存到數組中
            }
   }
   if(TI)                                                          //發送數據
   {
            TI = 0;                                                             //發送完一個數據
            sendFlag = 0;                                              //清標志位
   }
}
//
//***********************主程序****************************
void main()
{  U8 DisplayBuf[16];
                                    /* 存儲轉換后的數據 */
dingshi();
      initSer();  //xin                               /* 上電延時 */
LCD1602_Init();

LCD1602_WriteUSerCode();                            /* 寫入用戶自定義字符 */
LCD1602_SetDisplayPosition(0,1);                   /* 顯示顯示位置 */
LCD1602_WriteString("Air quality test");

  while(1)                                           /*循環*/
  {
            sprintf(DisplayBuf," low rate=%3d",Temp0);          /*顯示低脈沖率*/
LCD1602_SetDisplayPosition(0,2);                      /* 顯示顯示位置 */
LCD1602_WriteString(DisplayBuf);

            if(receFlag)
            {
                     LED=~LED;
                     sChar_i=0;//接受數組指針歸0，以便以下次接受
                     sendAll(sChar);
                     if(strlen(sChar)==4&&sChar[0]=='L'&&sChar[1]=='E'&&sChar[2]=='D')
                     {
                              P1=sChar[3];
                     }
                     receFlag=0;
         }
         if(sendFlag)                         //發送完畢之后，在電腦端輸出。
         {
               TI=1;                            //printf之前必須將T1置為1才行。
               while(!TI);
               sendFlag=0;
         }
  }
}
