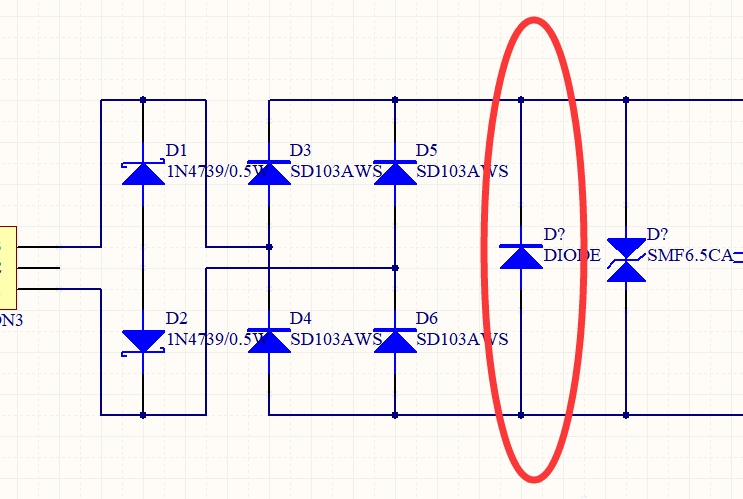

請教下,這個橋堆后并一個4007二極管起什么作用?

ID:169891 · 發表于 2021-12-16 13:31

這個4007起什么作用？

ID:839438 · 發表于 2021-12-16 14:31

續流，不知道對不對

ID:213173 · 發表于 2021-12-16 14:35

根據什么認定是4007？貌似蛇足。

ID:883242 · 發表于 2021-12-16 14:39

狗尾續貂，笑笑就罷了。

ID:979299 · 發表于 2021-12-16 14:47

配合其它元件，可以起到反接保護的作用

ID:169891 · 發表于 2021-12-16 15:19

wulin 發表于 2021-12-16 14:35
根據什么認定是4007？貌似蛇足。

小交流信號通過整流，取電源，確認是4007.絲印M7

ID:993121 · 發表于 2021-12-16 15:28

負載是感性負載嗎？交流輸入被切斷時給負載續流？

ID:169891 · 發表于 2021-12-16 15:38

saujiu 發表于 2021-12-16 15:28
負載是感性負載嗎？交流輸入被切斷時給負載續流？

后面是LDO，交流輸入被切斷時給負載續流，這個怎么理解

ID:230742 · 發表于 2021-12-16 16:14

也許這是一個設計的錯誤。

ID:28752 · 發表于 2021-12-16 16:26

純粹是畫蛇添足...

ID:993121 · 發表于 2021-12-16 16:29

ljfljfljf123 發表于 2021-12-16 15:38
后面是LDO，交流輸入被切斷時給負載續流，這個怎么理解

輸入電壓被切斷之后，負載產生反向電壓，此時由你說的4007和負載形成回路，
消耗反向電壓。

ID:230742 · 發表于 2021-12-16 16:38

LDO 有不是繼電器。不一定別人設計的電路就是完美的。

ID:993276 · 發表于 2021-12-16 16:44

起到反接保護的作用

ID:883242 · 發表于 2021-12-16 17:10

興安xa 發表于 2021-12-16 14:47
配合其它元件，可以起到反接保護的作用

D3~D6已經完成反接保護了，加這個M7完全沒用。

ID:883242 · 發表于 2021-12-16 17:10

saujiu 發表于 2021-12-16 15:28
負載是感性負載嗎？交流輸入被切斷時給負載續流？

D3~D6一樣可以完成續流工作。

ID:8222 · 發表于 2021-12-16 17:55

防反接，過壓保護。

ID:491875 · 發表于 2021-12-17 08:06

畫蛇添足！單從這個局部電路來看。肯定不是續流二極管，續流二極管通常是用開關速度比較高的二極管，不會用4007

ID:993121 · 發表于 2021-12-17 10:34

Hephaestus 發表于 2021-12-16 17:10
D3~D6一樣可以完成續流工作。

理論上D3~D6也能形成續流回路，但是D3~D6(SD103AWS)的最大正向浪涌電流只有1.5A，承受浪涌電流的能力不強，4007的是30A，用4007來續流也說得通。

ID:71233 · 發表于 2021-12-17 10:39

故意犯錯的，讓抄板的人犯糊涂。

ID:883242 · 發表于 2021-12-17 10:53

老愚童63 發表于 2021-12-17 08:06
畫蛇添足！單從這個局部電路來看。肯定不是續流二極管，續流二極管通常是用開關速度比較高的二極管，不會用 ...

別扯了，高速二極管是指恢復時間短的，從飽和恢復到截止?fàn)顟B(tài)的時間很短。你找個快速二極管Datasheet里面有開通時間這個參數的讓我也樂一樂！

ID:824490 · 發表于 2021-12-17 14:41

本帖最后由名字不是重點 于 2021-12-17 15:11 編輯

saujiu 發表于 2021-12-17 10:34
理論上D3~D6也能形成續流回路，但是D3~D6(SD103AWS)的最大正向浪涌電流只有1.5A，承受浪涌電流的能力不強 ...

都是假的。D3~D6的電流，要大于4007這個才是正常的設計。后級的參數比前級還高。。。前級受的了不？

ID:883242 · 發表于 2021-12-17 16:00

saujiu 發表于 2021-12-17 10:34
理論上D3~D6也能形成續流回路，但是D3~D6(SD103AWS)的最大正向浪涌電流只有1.5A，承受浪涌電流的能力不強 ...

負載要有電感才需要續流，而電感電流不能突變，只能從工作電流逐漸下降到0，而電感的工作電流是D3~D6提供的，也就是說不可能超過正常工作電流，更沒有什么“浪涌”，你的基礎知識還有很大的進步空間。

ID:748788 · 發表于 2021-12-17 21:36

考驗?zāi)愕闹巧蹋蛘咦屇銊?dòng)動腦子，就是你現在的樣子

ID:993825 · 發表于 2021-12-17 21:41

反接保護吧其實也可以不用
