單片機紅外熱釋電人體感應報警器Proteus仿真程序

[復制鏈接]
跳轉到指定樓層
樓主
ID:626275 發表于 2021-12-12 14:37 | 只看該作者 |只看大圖 回帖獎勵 |倒序?yàn)g覽 |閱讀模式
本設計系統是紅外熱釋電人體感應報警器，當按下布防鍵30秒鐘后系統會進入布防狀態，只要一有人進入傳感器的范圍系統會馬上報警蜂鳴器會叫、紅色發光二極管會閃爍。

報警方式：
紅色發光二極管閃爍，蜂鳴器報警。

操作說明：
1.緊急報警鍵：按下緊急報警鍵，系統會馬上報警。
2.布防鍵：按下布防鍵綠色發光二極管會閃爍，說明系統準備開始布防，30秒鐘后綠色發光二管會長亮，說明系統進入布防狀態了，只要一有人進入傳感器的范圍內系統馬上就會報警。
3.取消鍵：按下取消鍵可取消當前報警。
4.紅色發光二極管：當有報警時此發光二極管長亮，否則熄滅。
5.綠色發光二極管：用做布防狀態指示燈。
6.黃色發光二極管：用做傳感器指示，當傳感器有信號輸出，此燈會亮，否則熄滅。

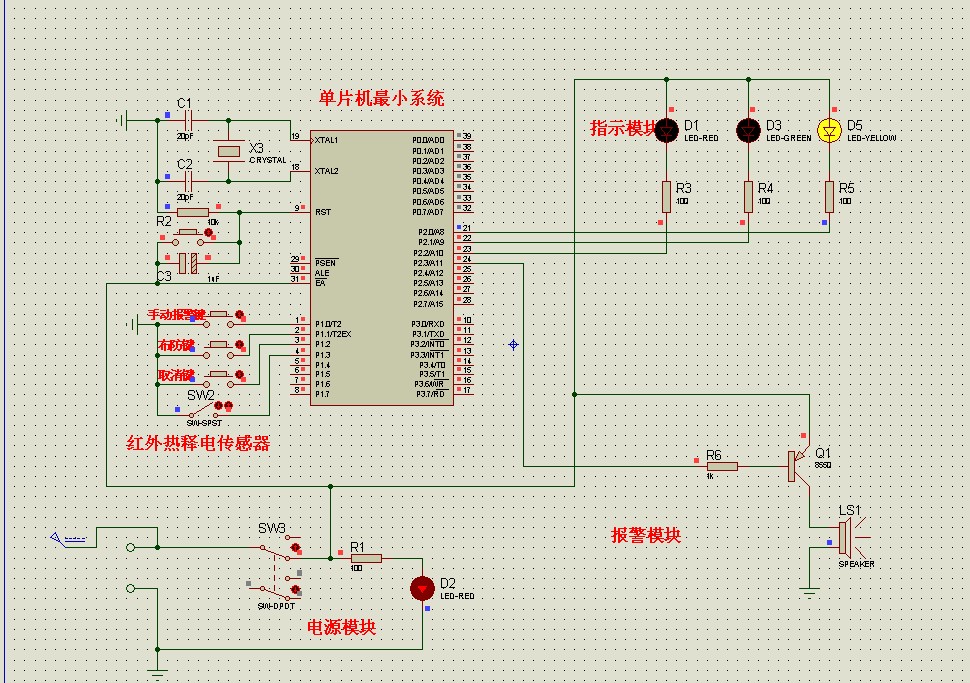

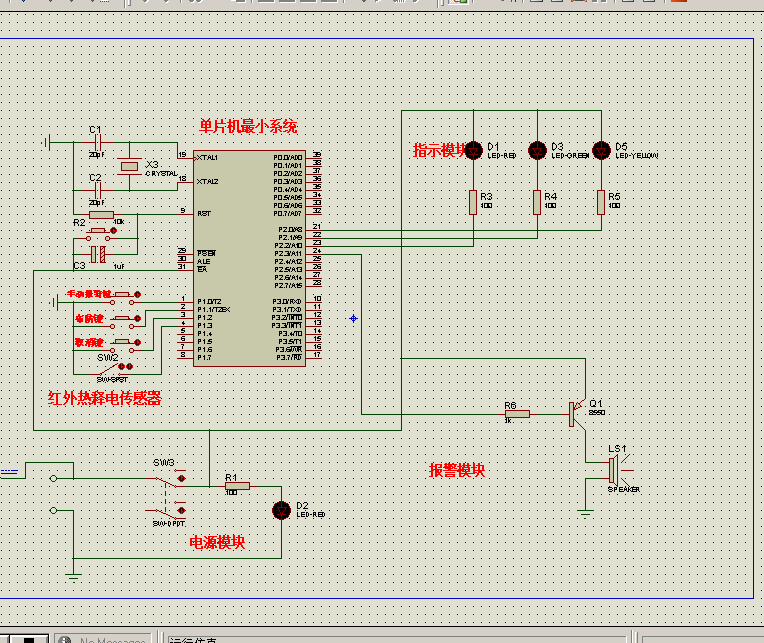

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include <reg52.h>                 //調用單片機頭文件
  2. #define uchar unsigned char  //無符號字符型 宏定義        變量范圍0~255
  3. #define uint  unsigned int         //無符號整型 宏定義        變量范圍0~65535

  5. //紅外熱釋電傳感器 平時為0  有輸出為1

  7. sbit beep  = P2^3;           //蜂鳴器定義
  8. sbit red   = P2^2;           //紅色發光二極管定義
  9. sbit green = P2^1;           //綠色發光二極管定義
  10. sbit yellow = P2^0;           //黃色發光二極管定義
  11. sbit hw    = P1^3;           //紅外熱釋傳感器定義
  12. bit flag_300ms = 0;
  13. uchar flag_alarm ;     //報警標志位
  14. uchar flag_bufang ;    //布防標志位
  15. uchar flag_bufang_en ; //布防標志位使能
  16. uint  flag_value;      //用做定時器的變量

  18. /***********************1ms延時函數*****************************/
  19. void delay_1ms(uint q)
  20. {
  21.         uint i,j;
  22.         for(i=0;i<q;i++)
  23.                 for(j=0;j<120;j++);
  24. }

  26. /********************獨立按鍵程序*****************/
  27. uchar key_can;         //按鍵值

  29. void key()         //獨立按鍵程序
  30. {
  31.         static uchar key_new;
  32.         key_can = 20;                   //按鍵值還原
  33.         P1 |= 0x07;
  34.         if((P1 & 0x07) != 0x07)                //按鍵按下
  35.         {
  36.                 delay_1ms(1);                     //按鍵消抖動
  37.                 if(((P1 & 0x07) != 0x07) && (key_new == 1))
  38.                 {                                                //確認是按鍵按下
  39.                         key_new = 0;
  40.                         switch(P1 & 0x07)
  41.                         {
  42.                                 case 0x06: key_can = 1; break;          //得到按鍵值
  43.                                 case 0x05: key_can = 2; break;          //得到按鍵值
  44.                                 case 0x03: key_can = 3; break;          //得到按鍵值
  45.                         }
  46.                 }
  47.         }
  48.         else   //按鍵松開
  49.                 key_new = 1;
  50. }


  53. /******************對應不同按鍵處理**********************/
  54. void key_with()
  55. {
  56.         if(key_can == 1)         //按鍵緊急報警
  57.         {
  58.                 flag_alarm = 1;  //報警標志位 ;
  59.         }
  60.         if(key_can == 2)     //布防按鍵
  61.         {
  62.                 flag_bufang_en = 1;
  63.         }
  64.         if(key_can == 3)         //取消報警  把變量清零
  65.         {
  66.                 flag_alarm = 0;
  67.                 flag_bufang = 0;
  68.                 flag_bufang_en = 0;
  69.                 flag_value = 0;
  70.                 beep = 1;
  71.                 red = 1;  //關閉紅燈
  72.                 green = 1; //關閉綠燈
  73.                 yellow = 1; //關閉黃燈
  74.
  75.         }
  76. }

  78. /*************定時器0初始化程序***************/
  79. void time_init()
  80. {
  81.         EA   = 1;                   //開總中斷
  82.         TMOD = 0X01;          //定時器0工作方式1
  83.         ET0  = 1;                  //開定時器0中斷
  84.         TR0  = 1;                  //允許定時器0定時
  85. }

  87. /******************紅外報警處理**********************/
  88. void hongwai_dis()
  89. {
  90.         if(flag_bufang_en == 1) //準備開始布防
  91.         {
  92.                 green = ~green;           //綠燈閃
  93.         }
  94.         if(flag_bufang == 1)   //確認布防
  95.         {
  96.                 green = 0;         //如果延時布防成功 綠燈長亮
  97.                 if(hw == 1)               //紅外有輸出
  98.                 {
  99.                         flag_alarm = 1;
  100.                 }
  101.         }
  102.         if(flag_alarm == 1)           //報警
  103.         {
  104.                 red = ~red;                   //紅燈報警
  105.                 beep = ~beep;           //蜂鳴器報警
  106.         }
  107. }


  110. /******************主程序**********************/
  111. void main()
  112. {
  113.         time_init();   //定時器初始化程序
  114.         beep = 0;      //開機叫一聲
  115.         delay_1ms(200);
  116.         P0 = P1 = P2 = P3 = 0xff;  //初始化單片機IO口為高電平
  117.         while(1)
  118.         {
  119.                 key();
  120.                 yellow = ~hw;         //紅外熱釋電指示燈 有輸出就亮黃燈
  121.                 if(key_can < 10)
  122.                 {
  123.                         key_with();         //按鍵設置函數
  124.                 }
  125.                 if(flag_300ms == 1)
  126.                 {
  127.                         flag_300ms = 0;
  128.                         hongwai_dis();           //紅外報警函數
  129.                 }
  130.         }
  131. }


  134. /*************定時器0中斷服務程序***************/
  135. void time0_int() interrupt 1
  136. {
  137.         static uint value;
  138.         TH0 = 0x3c;
  139.         TL0 = 0xb0;     // 50ms
  140.         value ++;
  141.         if(value % 6 == 0)
  142.         {
  143.                 flag_300ms = 1;
  144.         }
  145.         if(flag_bufang_en == 1)
  146.         {
  147.                 flag_value ++;                   // 400 * 50ms = 20000ms = 20秒
  148.                 if(flag_value >= 400)  //20秒
  149.                 {
  150.                         flag_bufang = 1;
  151.                         flag_bufang_en = 0;
  152.                         flag_value = 0;
  153.                 }
  154.         }
  155. }
復制代碼

內含代碼及代碼，仿真
紅外熱釋電.zip (203.9 KB, 下載次數: 139)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏3 分享淘帖 頂頂2 踩踩
回復

使用道具 舉報

沙發
ID:1052065 發表于 2022-11-15 14:53 | 只看該作者
左下角藍色的箭頭是什么呀？
