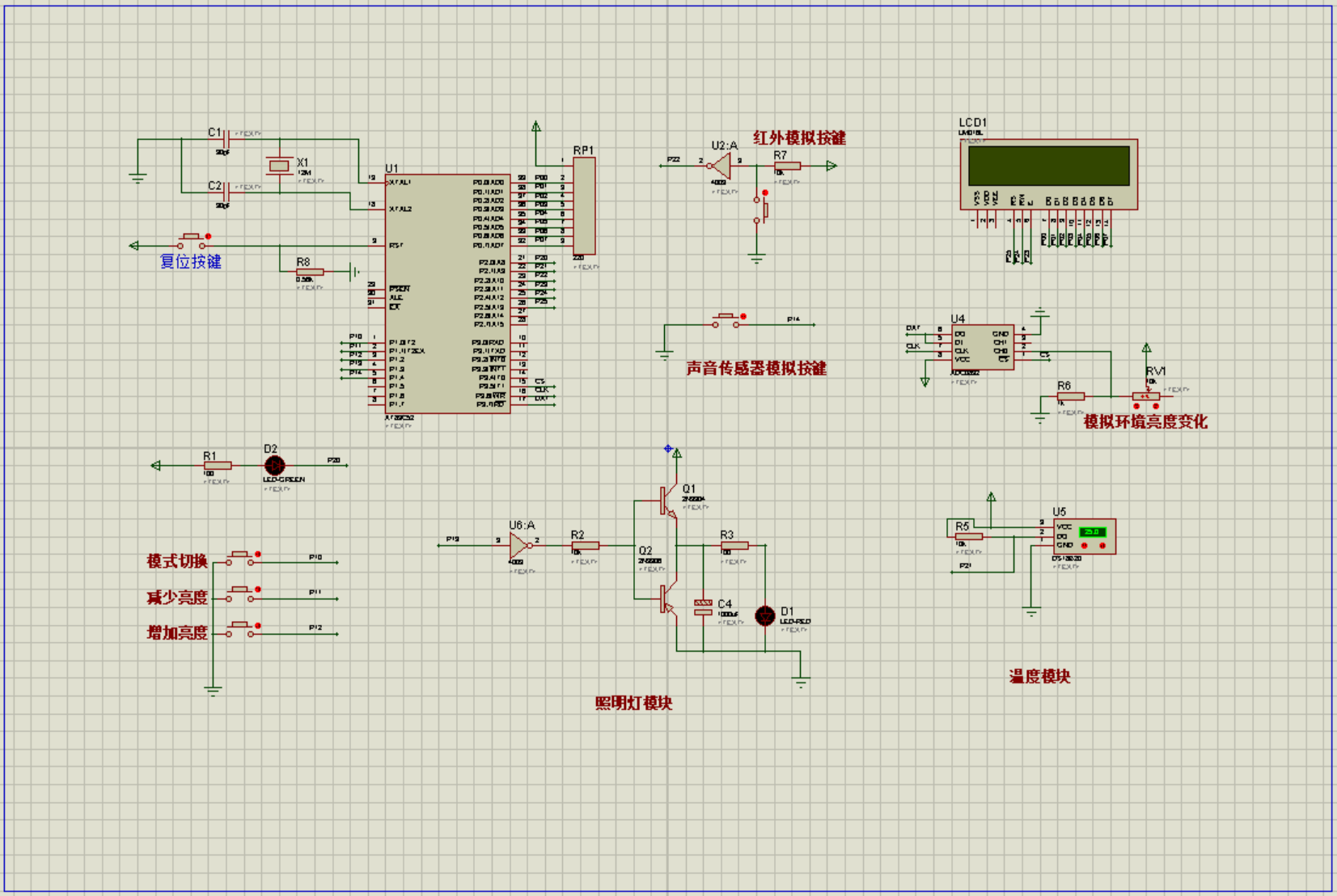

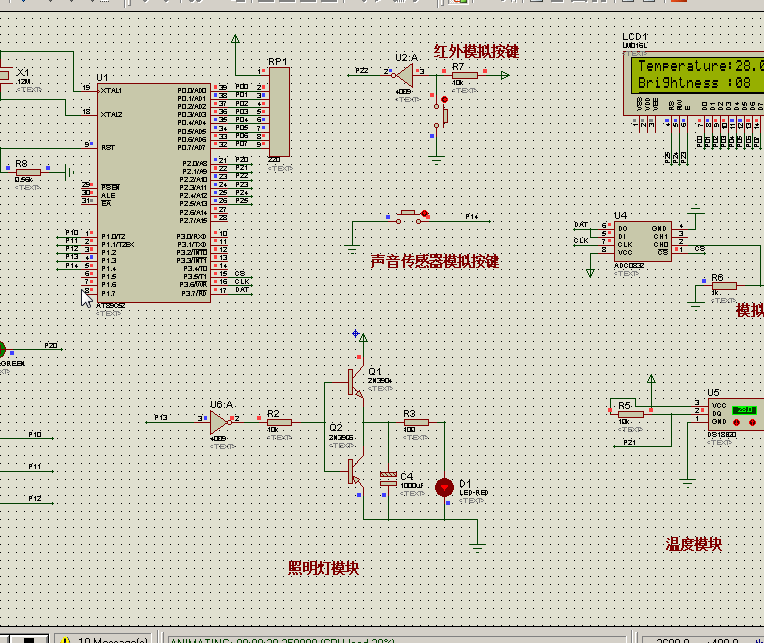

51單片機智能樓道仿真設計(聲控+紅外+光敏+溫度)源程序Proteus仿真圖

ID:331717 · 發表于 2021-12-4 21:15

原創作品，禁止轉載售賣，僅供學習參考�。�！
功能描述：

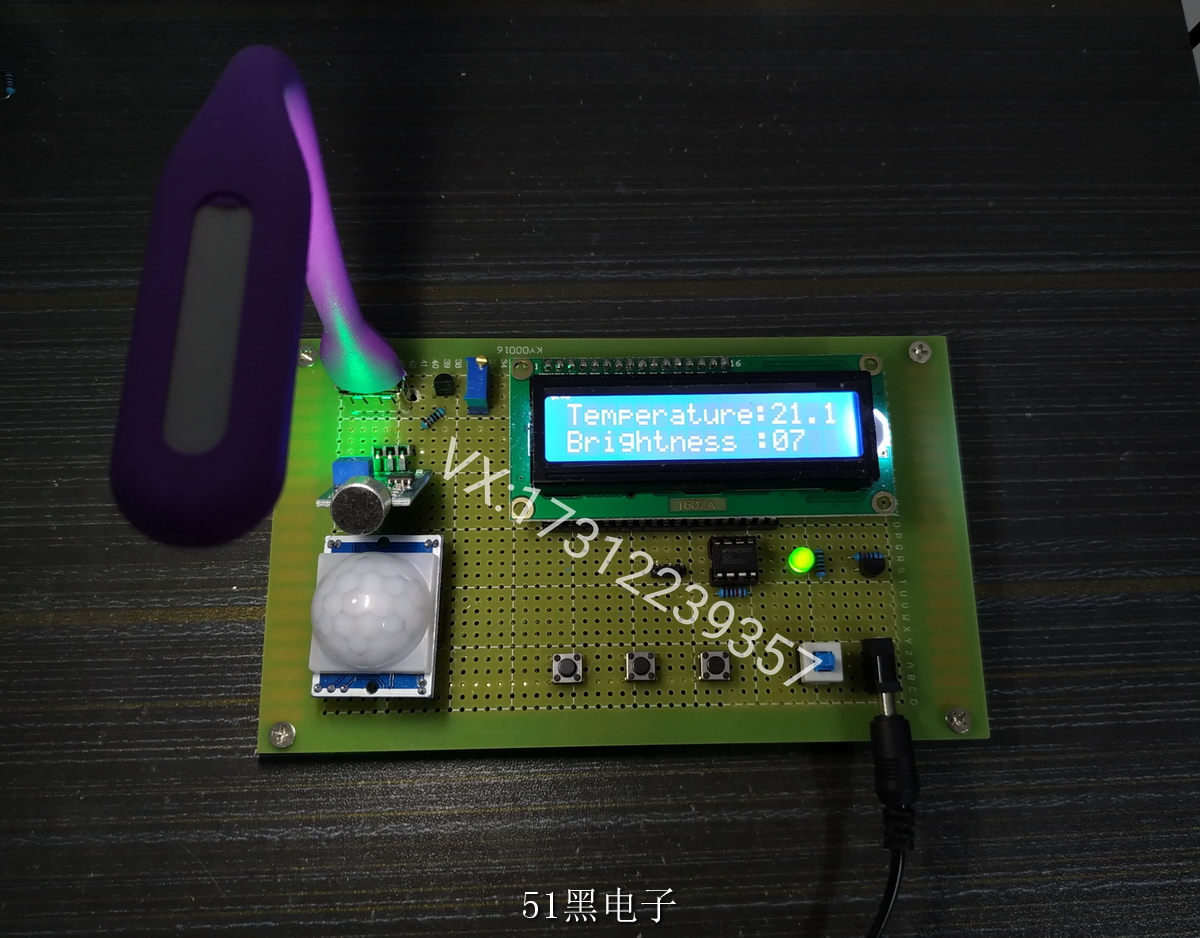

本設計由STC89C52單片機主控模塊、溫度模塊、人體檢測模塊、聲音傳感器模塊、按鍵模塊、LCD顯示模塊、臺燈模塊組成。
1、含有自動和手動模式，可通過按鍵進行切換，手動模式下可上下調整燈光亮度；
2、在自動模式下，首先要檢測到有人或者聲音，才進行亮度的自動控制，否則臺燈熄滅，如果人體傳感器1分鐘檢測不到有人，臺燈就會自動熄滅；
3、無論是自動模式還是手動模式，都是把亮度分為10個等級的，并在LCD上顯示0-9；
4、含有溫度檢測功能，LCD1602實時顯示環境溫度；

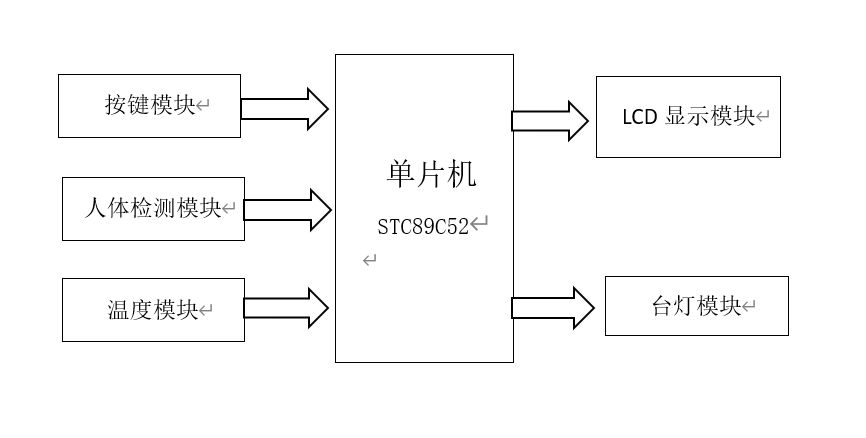

功能框圖：
