51單片機識別4*4鍵盤及數碼管顯示程序Proteus仿真

[復制鏈接]
跳轉到指定樓層
樓主

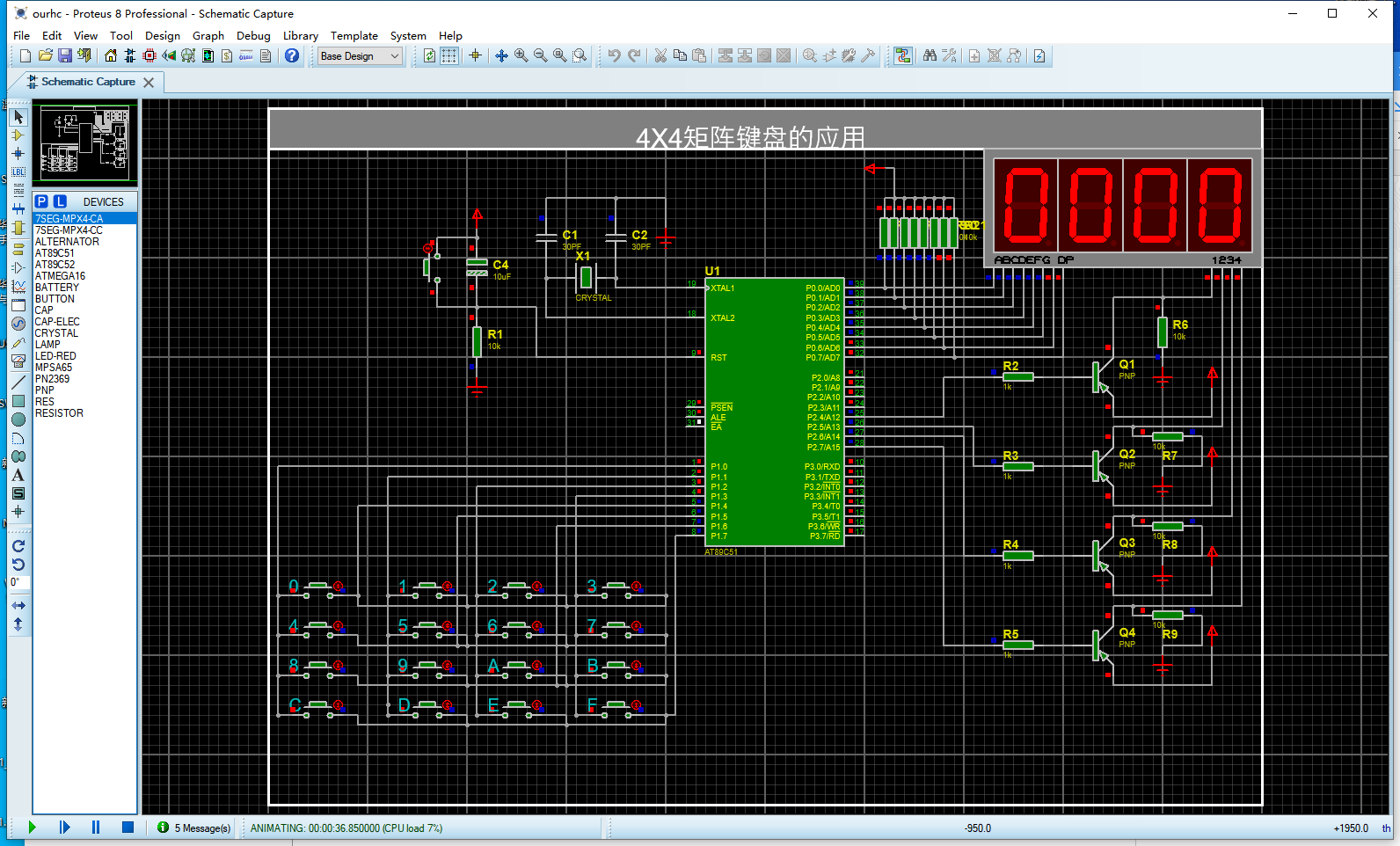

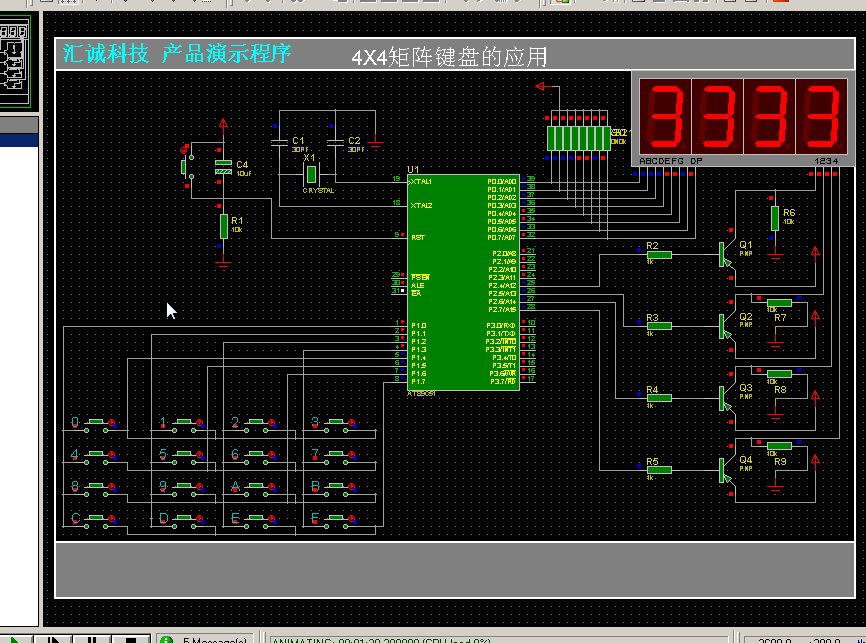

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機源程序如下:
  1. /********************************************************************
  2.                             匯誠科技

  4. *********************************************************************/
  5. #include<reg52.h>                 //庫文件
  6. #define uchar unsigned char//宏定義無符號字符型
  7. #define uint unsigned int  //宏定義無符號整型
  8. /********************************************************************
  9.                             初始定義
  10. *********************************************************************/
  11. unsigned char code seg7code[16]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e };
  12. unsigned char k;
  13. /********************************************************************
  14.                             延時函數
  15. *********************************************************************/
  16. void delay10ms(void) //延時程序
  17. {
  18.         unsigned char i,j;
  19.         for(i=20;i>0;i--)
  20.         for(j=248;j>0;j--);
  21. }

  23. /********************************************************************
  24.                             鍵盤函數
  25. *********************************************************************/
  26. void Getch ( )        //取鍵值函數
  27. {
  28. unsigned char X,Y,Z;
  29. P1=0x0f; //先對P3 置數 行掃描
  30. if(P1!=0x0f) //判斷是否有鍵按下
  31.         {
  32.         delay10ms(); //延時,軟件去干擾
  33.         if(P1!=0x0f) //確認按鍵按下
  34.                 {
  35.                 X=P1; //保存行掃描時有鍵按下時狀態
  36.                 P1=0xf0; //列掃描
  37.                 Y=P1;    //保存列掃描時有鍵按下時狀態
  38.                 Z=X|Y; //取出鍵值
  39. /*********************************************************************/
  40. switch ( Z ) //判斷鍵值（那一個鍵按下）
  41.                         {
  42.                                 case 0xee: k=0; break; //對鍵值賦值
  43.                                 case 0xed: k=1; break;
  44.                                 case 0xeb: k=2; break;
  45.                                 case 0xe7: k=3; break;
  46.                                 case 0xde: k=4; break;
  47.                                 case 0xdd: k=5; break;
  48.                                 case 0xdb: k=6; break;
  49.                                 case 0xd7: k=7; break;
  50.                                 case 0xbe: k=8; break;
  51.                                 case 0xbd: k=9; break;
  52.                                 case 0xbb: k=10;break;
  53.                                 case 0xb7: k=11;break;
  54.                                 case 0x7e: k=12;break;
  55.                                 case 0x7d: k=13;break;
  56.                                 case 0x7b: k=14;break;
  57.                                 case 0x77: k=15;break;
  58.                         }
  59.                  }
  60.         }
  61. }
  62. /********************************************************************
  63.                             主函數
  64. *********************************************************************/
  65. void main()
  66. {
  67. while(1)
  68.         {
  69.                 P1=0xff;
  70.                 Getch();                //調用取鍵值函數
  71.                 P0=seg7code[k]; //查表LED輸出
  72.                 P2=0X0F;                //點亮數碼管
  73.         }
  74. }

  76.
  77. /********************************************************************
  78.                               結束
  79. *********************************************************************/
復制代碼

所有資料51hei附件下載:
4X4矩陣鍵盤的應用.7z (77.96 KB, 下載次數: 25)


評分

參與人數 1黑幣 +10 收起 理由
admin + 10 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏1 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:224024 發表于 2021-11-26 20:30 | 只看該作者
正常運行
回復

使用道具 舉報

板凳
ID:928284 發表于 2021-11-27 11:33 | 只看該作者
這個矩陣鍵盤程序很有意思，值得學習。
