51單片機數碼管和點陣如何同時顯現?求思路

ID:980964 · 發表于 2021-11-19 17:39

51單片機如何實現以下功能：在按下對應矩陣鍵盤的時候，數碼管顯示對應數字，8*8矩陣燈也需顯示對應的數字

ID:908826 · 發表于 2021-11-19 19:22

首先你要了解點陣的顯示原理，你可以這么操作，通過按鍵去觸發一個你設置的標志位，然后數碼管和點陣分別寫兩個子函數，子函數里面if（標志位==1）{顯示函數}，然后把這個三個子函數都放在while（1）里面進行死循環，或者你可以用始終調度器提高一下實時性。

ID:980964 · 發表于 2021-11-19 21:28

13205495918 發表于 2021-11-19 19:22
首先你要了解點陣的顯示原理，你可以這么操作，通過按鍵去觸發一個你設置的標志位，然后數碼管和點陣分別寫 ...

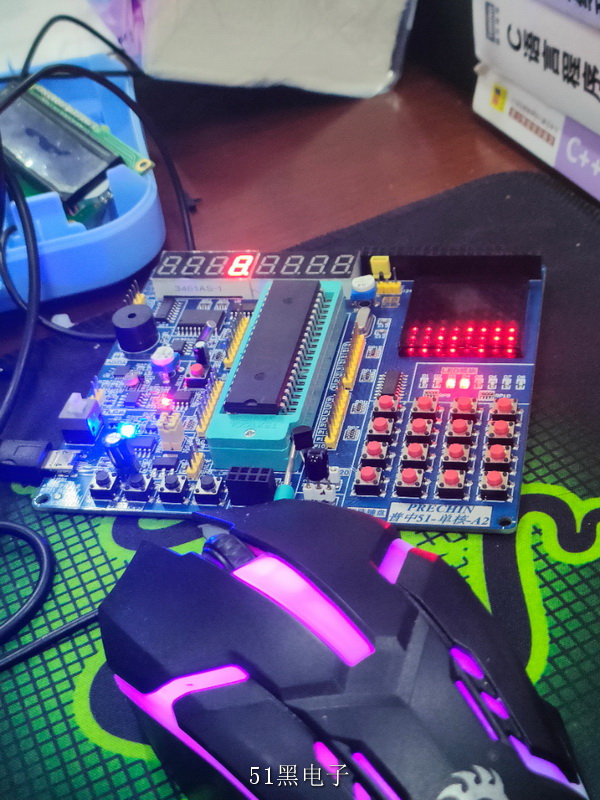

結果如圖（本來第四個數碼管是應該為1的，點陣應該為0的）要是同時用感覺總會沖突，單獨就不會

ID:624769 · 發表于 2021-11-19 23:20

你要看原理圖，如果他們至少有8個腳沒有連在一起，你是有可能同時顯示的，如果16個腳都連在一起，你就不用想了，總有一個亂碼的，

ID:213173 · 發表于 2021-11-20 09:26

lrw 發表于 2021-11-19 21:28
結果如圖（本來第四個數碼管是應該為1的，點陣應該為0的）要是同時用感覺總會沖突，單獨就不會

數碼管和點陣同時（實際是分時）顯示從軟件講沒有問題，但需要硬件支持。普中開發板的P0為數碼管和點陣共用，138、595分別控制數碼管和點陣。由于板上74HC245、74HC138的使能控制端固定連接VCC和GND，故無法避免相互干擾。
