stc15f2k60s2單片機AD轉換和數據采集程序問題

[復制鏈接]
跳轉到指定樓層
樓主
100黑幣
大哥們   小弟剛學單片機  不是很懂  現在 有個實驗一直不會  所以我想麻煩你們幫我看一下哪里錯了然后怎么改

#include<stc15f2k60s2.h>
#include<intrins.h>
#include<math.h>
#define uchar unsigned char
#define uint unsigned int

#define ADC_POWER   0x80
#define ADC_FLAG    0x10
#define ADC_START   0x08


sfr ADC_LOW2    =   0xBE;


sbit SRCLK=P4^3;
sbit SER=P4^0;
sbit RCLK=P3^4;

void adc();
uint adc_run();
void display595();
void display();
void time0_init();
void delay();
void led595(uchar h,uchar l);
void time_ris();

uint adc_data=10;
uint adc_r=0;
uchar code led[10]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
uchar code wex[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
uchar ledbuf[]={0,0,0,0,0,0,0,0};
int Data[6];
int j;
uchar id=0;
void main()
{
        time0_init();
        SRCLK=0;
        SER=0;
        RCLK=0;
        adc();
        while(1)
        {
                display();
        }
}

void adc()
{
    P1ASF = 0xff;
    ADC_RES = 0;
    ADC_CONTR =0x80;
    delay();
}

uint adc_run()
{
   ADC_CONTR = 0x8c;
    _nop_();
    _nop_();
    _nop_();
    _nop_();
    while (!(ADC_CONTR & ADC_FLAG));
    ADC_CONTR &= ~ADC_FLAG;
          adc_r=ADC_RES;
          //adc_r=adc_r*4;
          //adc_r=adc_r+ADC_RES;
    return adc_r;
}


void time0_init()
{
        TMOD=0x00;
        TH1=0x6c;
        TL1=0x76;
        ET1=1;
        TR1=1;
        EA=1;
}
void display()
{
        double a;
        a=adc_run();
        //a=a*(10000.00000/51);
        adc_data=a;
  //adc_data=adc_data;
        ledbuf[0]=adc_data/10000000;
        ledbuf[1]=adc_data/1000000%10;
        ledbuf[2]=adc_data/100000%10;
        ledbuf[3]=adc_data/10000%10;
        ledbuf[4]=adc_data/1000%10;
        ledbuf[5]=adc_data/100%10;
        ledbuf[6]=adc_data/10%10;
        ledbuf[7]=adc_data%10;
}
void time_ris()interrupt 3
{
        TR1=0;
        display595();
        TR1=1;
}
void display595()
{
        uchar temp;
        switch(id)
        {
                case 0:
                led595(0xff,0xff);
                temp=led[ledbuf[0]];
                led595(wex[0],temp);
                delay();id++;break;
                case 1:
                led595(0xff,0xff);
                temp=led[ledbuf[1]];
                led595(wex[1],temp);
                delay();id++;break;
                case 2:
                led595(0xff,0xff);
                temp=led[ledbuf[2]];
                led595(wex[2],temp);
                delay();id++;break;
                case 3:
                led595(0xff,0xff);
                temp=led[ledbuf[3]];
                led595(wex[3],temp);
                delay();id++;break;
    case 4:
                led595(0xff,0xff);
                temp=led[ledbuf[4]];
                led595(wex[4],temp);
                delay();id++;break;
    case 5:
                led595(0xff,0xff);
                temp=led[ledbuf[5]];
                led595(wex[5],temp);
                delay();id++;break;
                case 6:
                led595(0xff,0xff);
                temp=led[ledbuf[6]];
                led595(wex[6],temp);
                delay();id++;break;
                case 7:
                led595(0xff,0xff);
                temp=led[ledbuf[7]];
                led595(wex[7],temp);
                delay();id=0;break;
    default:break;
        }
}

void led595(uchar h,uchar l)
{
        uchar i,temp;
        temp=h;
        for(i=0;i<8;i++)
        {
                if(temp >=0x80)
                        SER=1;
                else
                        SER=0;
                temp<<=1;
          SRCLK=0;
                _nop_();
                _nop_();
          SRCLK=1;
        }
        temp=l;
        for(i=0;i<8;i++)
        {
                if(temp >=0x80)
                        SER=1;
                else
                        SER=0;
                temp<<=1;
          SRCLK=0;
                _nop_();
                _nop_();
          SRCLK=1;
        }
        RCLK=0;
        RCLK=1;
}
void delay()
{
        unsigned char i, j;

        _nop_();
        _nop_();
        _nop_();
        i = 11;
        j = 10;
        do
        {
                while (--j);
        } while (--i);
}








最佳答案

查看完整內容

選擇P1.0輸入模擬量，10位轉換結果最大值1023。8位數碼管實際只用了4位。
分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:213173 發表于 2021-11-9 10:39 | 只看該作者
選擇P1.0輸入模擬量，10位轉換結果最大值1023。8位數碼管實際只用了4位。
  1. #include <STC15F2K60S2.H>
  2. #include<intrins.h>
  3. //#include<math.h>
  4. #define uchar unsigned char
  5. #define uint unsigned int
  6. //宏定義ADC的操作命令
  7. #define ADC_POWER   0x80                        //ADC power control dit (宏定義ADC電源控制位)1000 0000
  8. #define ADC_START   0x08                        //ADC start control dit (宏定義ADC啟動控制位)0000 1000
  9. #define ADC_FLAG    0x10                        //ADC complete flag (宏定義ADC完成標志位)    0001 0000
  10. #define ADC_SPEEDLL 0x00                        //420 clocks (宏定義420時鐘)速度控制         0000 0000
  11. //sfr ADC_LOW2=0xBE;//STC15系列
  12. sbit SRCLK= P4^3;
  13. sbit SER  = P4^0;
  14. sbit RCLK = P3^4;

  16. void InitADC();
  17. uint adc_run(uchar CHA);
  18. void display595();
  19. void display();
  20. //void time0_init();
  21. void delay();
  22. void led595(uchar h,uchar l);
  23. void time_ris();

  25. //uint adc_data=10;
  26. //uint adc_r=0;
  27. uchar code led[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xbf};
  28. uchar code wex[8]={0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80};
  29. uchar ledbuf[]={10,10,10,10,0,0,0,0};
  30. //int Data[6];
  31. //int j;
  32. uchar id=0;

  34. void main()
  35. {
  36. //        time0_init();
  37. //        SRCLK=0;
  38. //        SER=0;
  39. //        RCLK=0;
  40.         InitADC();
  41.         while(1)
  42.         {
  43.                 display();
  44.                 display595();
  45.         }
  46. }

  48. void InitADC()
  49. {
  50.         P1M1 = 0x01;                                         //設置P1.0高阻
  51.         P1M0 = 0x00;                                         //設置P1.0高阻
  52.         P1ASF = 0x01;                                        //設置P1.0模擬輸入
  53.         ADC_RES = 0;
  54.         ADC_RESL= 0;
  55.         ADC_CONTR =0x80;                                //開啟ADC電源
  56.         delay();
  57. }

  59. uint adc_run(uchar CHA)
  60. {
  61.         ADC_CONTR=ADC_POWER|ADC_SPEEDLL|CHA|ADC_START;//啟動轉換1000 1000
  62.     _nop_();                        //延時確保正確讀到ADC_CONTR寄存器的值
  63.     _nop_();
  64.     _nop_();
  65.     _nop_();
  66.         while(!(ADC_CONTR & ADC_FLAG));        //等待ADC轉換完成標志置位 1001 1000
  67.         ADC_CONTR &=~ADC_FLAG;                        //關閉ADC
  68.         return ADC_RES<<2|ADC_RESL ;        //返回十位ADC結果，0~1023
  69. }
  70. /*
  71. void time0_init()
  72. {
  73.         TMOD=0x00;
  74.         TH1=0x6c;
  75.         TL1=0x76;
  76.         ET1=1;
  77.         TR1=1;
  78.         EA=1;
  79. }*/
  80. void display()
  81. {
  82.         uint a;
  83.         a=adc_run(0);
  84.         ledbuf[4]=a/1000%10;
  85.         ledbuf[5]=a/100%10;
  86.         ledbuf[6]=a/10%10;
  87.         ledbuf[7]=a%10;
  88. }
  89. /*
  90. void time_ris()interrupt 3
  91. {
  92.         TR1=0;
  93.         display595();
  94.         TR1=1;
  95. }*/
  96. void display595()
  97. {
  98.         uchar temp;
  99.         switch(id)
  100.         {
  101.                 case 0:
  102.                         led595(0xff,0xff);
  103.                         temp=led[ledbuf[0]];
  104.                         led595(wex[0],temp);
  105.                         delay();id++;break;
  106.                 case 1:
  107.                         led595(0xff,0xff);
  108.                         temp=led[ledbuf[1]];
  109.                         led595(wex[1],temp);
  110.                         delay();id++;break;
  111.                 case 2:
  112.                         led595(0xff,0xff);
  113.                         temp=led[ledbuf[2]];
  114.                         led595(wex[2],temp);
  115.                         delay();id++;break;
  116.                 case 3:
  117.                         led595(0xff,0xff);
  118.                         temp=led[ledbuf[3]];
  119.                         led595(wex[3],temp);
  120.                         delay();id++;break;
  121.                 case 4:
  122.                         led595(0xff,0xff);
  123.                         temp=led[ledbuf[4]];
  124.                         led595(wex[4],temp);
  125.                         delay();id++;break;
  126.                 case 5:
  127.                         led595(0xff,0xff);
  128.                         temp=led[ledbuf[5]];
  129.                         led595(wex[5],temp);
  130.                         delay();id++;break;
  131.                 case 6:
  132.                         led595(0xff,0xff);
  133.                         temp=led[ledbuf[6]];
  134.                         led595(wex[6],temp);
  135.                         delay();id++;break;
  136.                 case 7:
  137.                 led595(0xff,0xff);
  138.                 temp=led[ledbuf[7]];
  139.                 led595(wex[7],temp);
  140.                 delay();id=0;break;
  141.                 default:break;
  142.         }
  143. }

  145. void led595(uchar h,uchar l)
  146. {
  147.         uchar i,temp;
  148.         temp=h;
  149.         for(i=0;i<8;i++)
  150.         {
  151.                 if(temp&0x80)
  152.                         SER=1;
  153.                 else
  154.                         SER=0;
  155.                 temp<<=1;
  156.                 SRCLK=0;
  157.                 _nop_();
  158.                 _nop_();
  159.                 SRCLK=1;
  160.         }
  161.         temp=l;
  162.         for(i=0;i<8;i++)
  163.         {
  164.                 if(temp&0x80)
  165.                         SER=1;
  166.                 else
  167.                         SER=0;
  168.                 temp<<=1;
  169.                 SRCLK=0;
  170.                 _nop_();
  171.                 _nop_();
  172.                 SRCLK=1;
  173.         }
  174.         RCLK=0;
  175.         RCLK=1;
  176. }
  177. void delay()                //1ms@11.0592MHz
  178. {
  179.         unsigned char i, j;
  180.         _nop_();
  181.         _nop_();
  182.         _nop_();
  183.         i = 11;
  184.         j = 190;
  185.         do
  186.         {
  187.                 while (--j);
  188.         } while (--i);
  189. }

復制代碼
回復

使用道具 舉報

板凳
ID:624769 發表于 2021-11-9 12:49 | 只看該作者
1，先把數碼管搞出來，ledbuf 先 =  01234567 這8個數字能正確顯示了。

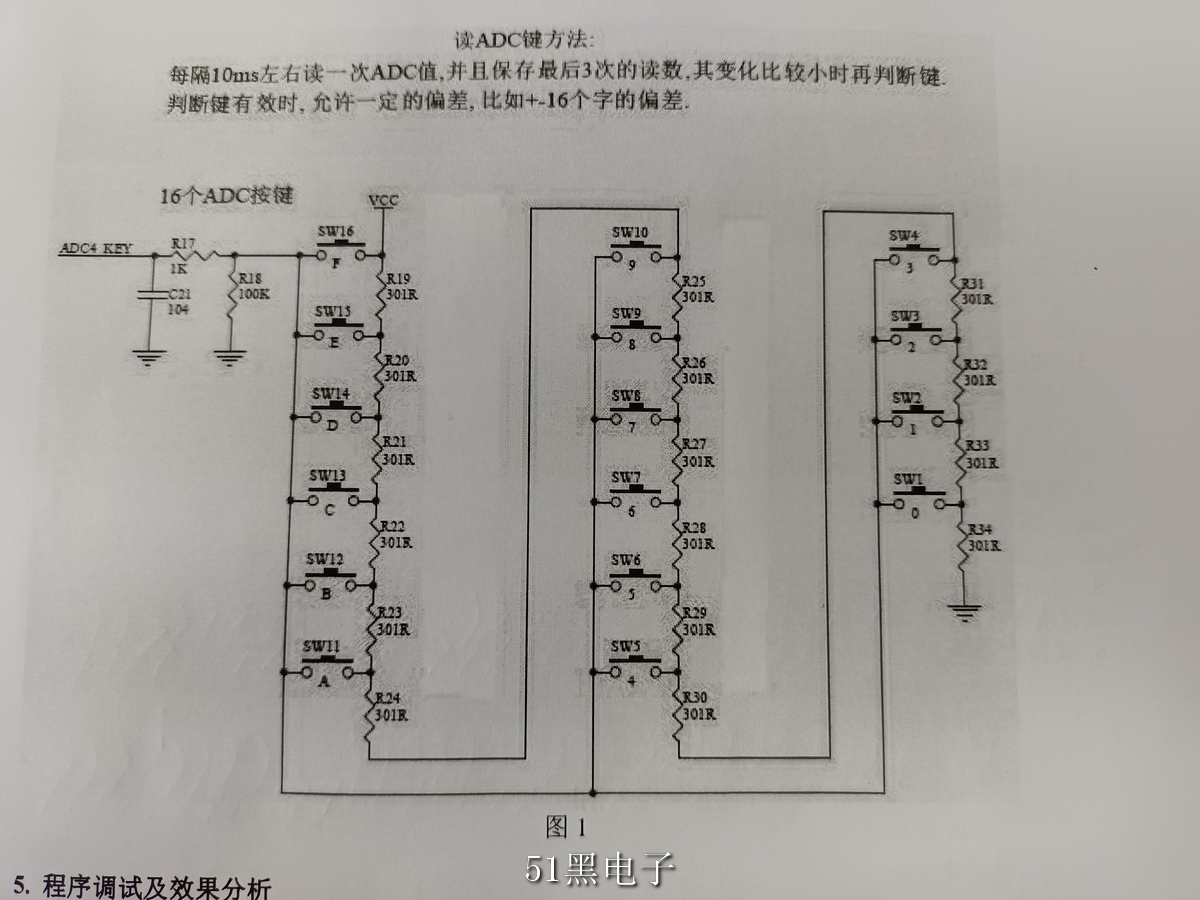

2，按鍵后，ADC 讀值直接數碼管顯示出來，確認每個按鍵 ADC讀值不同，并且相差的和自己預期差不多。
3，這個時候開始，給不能讀值的ADC按鍵 分配 鍵值。在數碼管上顯示出來。

你走到哪一步？
回復

使用道具 舉報

地板
ID:401564 發表于 2021-11-9 17:10 | 只看該作者
按照一樓的方法來
寫程序要一步一步來
不要一下子寫個上千行代碼,然后一試,有問題都不知道從哪里下手
一個函數一個函數的驗證正確了,再寫下一個函數
回復
