C51單片機+ADC0809的多路數字電壓表Proteus仿真程序

  [復制鏈接]
ID:819508 發表于 2021-11-4 22:05 | 顯示全部樓層 |閱讀模式

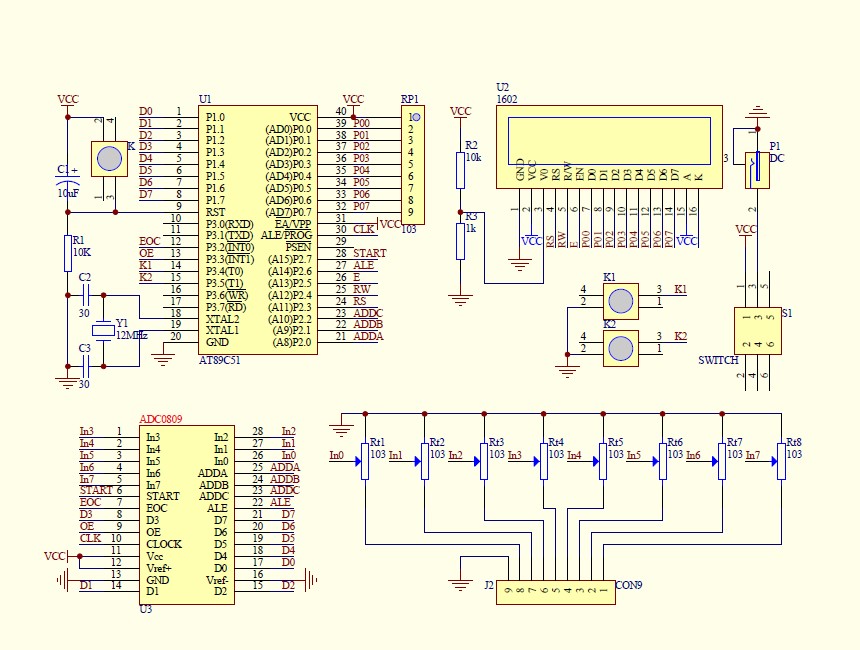

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

屏幕截圖 2021-11-04 220324.jpg 屏幕截圖 2021-11-04 220354.jpg

八路電壓表元件清單
1)    9*15萬用板
2)    stc89c51單片機
3)    ADC0809
4)    40腳座
5)    28腳座(寬)
6)    1602液晶
7)    16p母座
8)    16p排針
9)    10uF電解電容
10)    30pF瓷片電容*2
11)    10k電阻*2
12)    1k電阻
13)    按鍵*3
14)    鱷魚夾*9（8紅1黑）
15)    3p接線端子*3
16)    紅黑并線1米
17)    103排阻
18)    103電位器藍*8
19)    12MHz晶振
20)    自鎖開關
21)    DC002接口
22)    導線若干
23)    焊錫若干
24)    USB電源線

單片機源程序如下:
  1. #include<reg52.h>                                   //包含頭文件
  2. #include <math.h>
  3. #include "uart.h"
  4. #include "display.h"
  5. #define uint unsigned int
  6. #define uchar unsigned char                   //宏定義
  7. sbit ale=P2^6;
  8. sbit start=P2^7;
  9. sbit eoc=P3^2;
  10. sbit oe=P3^3;                                           //定義adc0809的控制引腳
  11. sbit adda=P2^0;
  12. sbit addb=P2^1;
  13. sbit addc=P2^2;                                           //adc0809的地址引腳
  14. //sbit rs=P2^3;
  15. //sbit rw=P2^4;
  16. //sbit en=P2^5;                                           //液晶的控制引腳
  17. sbit key1=P3^4;
  18. sbit key2=P3^5;
  19. unsigned long voltdata[8];
  20. uint realvolt,i,j,k,l,t,sum,a[5];         //定義全局變量
  21. unsigned char CH;
  22. uchar add;                                                                         //地址變量
  23. uchar TxBuf[8];                //四個顯示的位
  24. unsigned char t0Count;
  25. unsigned char flagAu=1;
  26. uchar code t1[]={"DC Voltmeter:IN "};
  27. uchar code t2[]={" (0~20V):  .  V "};
  28. uchar code t3[]={"      Hello!    "};
  29. uchar code t4[]={"     Welcome!   "};                 //初始化顯示

  31. /*
  32. 函數說明
  33. */
  34. void addselect()                //量程選擇
  35. {
  36.   CH++;                                                //通道號加
  37.   if(CH>7)                                        //最大到7                  符號&：按位與符號，二進制的對應位如果都為1，那么結果的對應位就為1，否則為0
  38.   CH=0;                                                //清零，一共八個通道0 1 2 3 4 5 6 7，對應二進制是0000.0001.0010.0011.0100.0101.0110.0111
  39.   adda=CH&0x01;                                //例如5通道計算方法：將通道對應的二進制0101&0001，結果就是0001，賦值給adda（引腳只能接受最低位的數據，只有1和0），那么adda引腳就是高電平
  40.   addb=(CH&0x02)>>1;                //然后將通道5的二進制0101&0010，結果就是0000（因為所有位都不同），然后整組數據右移一位，賦值給addb，那么addb引腳就是低電平
  41.   addc=(CH&0x04)>>2;                 //然后將通道5的二進制0101&0100，結果就是0100，然后整組數據右移兩位，賦值給addc，那么addc引腳就是高電平，最后芯片的通道選擇引腳的狀態就是101，則選擇的就是通道5了
  42.   delay(5);                                        //短延時
  43. }
  44. uint adtrans()                         //AD轉換
  45. {
  46.         addselect();
  47.         sum=0;                     //濾波開始
  48.         for (i=0;i<5;i++)
  49.         {
  50.                 ale=1;
  51.                 ale=0;
  52.                 start=1;                         //啟動AD轉換。
  53.                 start=0;
  54.                 while(eoc==0);                 //等待轉換結束。
  55.                 oe=1;
  56.                 a[i]=P1;             //出入轉換結果。
  57.                 delay(5);                  ////每隔5usAD轉換并采集一次數據，將得到的數值存入數組中
  58.         }
  59.         for (j=0;j<4;j++)
  60.                 for(i=0;i<4-j;i++)
  61.                         if(a[i]>a[i+1])
  62.                         {
  63.                                 t=a[i];
  64.                                 a[i]=a[i+1];
  65.                                 a[i+1]=t;
  66.                         }
  67.         for(i=1;i<4;i++)
  68.         {
  69.                 sum+=a[i];
  70.         }                                  //采用冒泡法比較，取中間3個數值
  71.         voltdata[CH]=sum/3;
  72.
  73.         delay(1);
  74.         oe=0;
  75.         voltdata[CH]=4*(100*voltdata[CH])/51;                   //處理運算結果。
  76.         //voltdata[CH]是讀取到的ad值，乘以100是讓小數點后移兩位，乘以4是量程擴大四倍也就是5*4=20V，然后除以51（和乘以0.0196一樣）得到實際的電壓值
  77.         //8位AD最小分辨率就是0.0196V
  78.         return voltdata[CH];
  79. }
  80. void disvolt()                                //顯示函數
  81. {
  82.         realvolt=voltdata[add];
  83.         writelcd_cmd(0x80);
  84.         writelcd_dat('1'+add);
  85.         TxBuf[1]=realvolt/1000+0x30;
  86.         TxBuf[2]=realvolt/100%10+0x30;
  87.         TxBuf[4]=realvolt/10%10+0x30;
  88.         TxBuf[5]=realvolt%10+0x30;                 //將電壓值分成4個一位數，方便顯示
  89.         writelcd_cmd(0x82);           //顯示電壓值
  90.         writelcd_dat(TxBuf[1]);
  91.         writelcd_dat(TxBuf[2]);
  92.         writelcd_cmd(0x85);
  93.         writelcd_dat(TxBuf[4]);
  94.         writelcd_dat(TxBuf[5]);
  95.         realvolt=voltdata[add+1];
  96.         writelcd_cmd(0x88);
  97.         writelcd_dat('1'+add+1);
  98.         TxBuf[1]=realvolt/1000+0x30;
  99.         TxBuf[2]=realvolt/100%10+0x30;
  100.         TxBuf[4]=realvolt/10%10+0x30;
  101.         TxBuf[5]=realvolt%10+0x30;                 //將電壓值分成4個一位數，方便顯示
  102.         writelcd_cmd(0x8a);           //顯示電壓值
  103.         writelcd_dat(TxBuf[1]);
  104.         writelcd_dat(TxBuf[2]);
  105.         writelcd_cmd(0x8d);
  106.         writelcd_dat(TxBuf[4]);
  107.         writelcd_dat(TxBuf[5]);

  109.         realvolt=voltdata[add+2];
  110.         writelcd_cmd(0xc0);
  111.         writelcd_dat('1'+add+2);
  112.         TxBuf[1]=realvolt/1000+0x30;
  113.         TxBuf[2]=realvolt/100%10+0x30;
  114.         TxBuf[4]=realvolt/10%10+0x30;
  115.         TxBuf[5]=realvolt%10+0x30;                 //將電壓值分成4個一位數，方便顯示
  116.         writelcd_cmd(0xc2);           //顯示電壓值
  117.         writelcd_dat(TxBuf[1]);
  118.         writelcd_dat(TxBuf[2]);
  119.         writelcd_cmd(0xc5);
  120.         writelcd_dat(TxBuf[4]);
  121.         writelcd_dat(TxBuf[5]);
  122.         realvolt=voltdata[add+3];
  123.         writelcd_cmd(0xc8);
  124.         writelcd_dat('1'+add+3);
  125.         TxBuf[1]=realvolt/1000+0x30;
  126.         TxBuf[2]=realvolt/100%10+0x30;
  127.         TxBuf[4]=realvolt/10%10+0x30;
  128.         TxBuf[5]=realvolt%10+0x30;                 //將電壓值分成4個一位數，方便顯示
  129.         writelcd_cmd(0xca);           //顯示電壓值
  130.         writelcd_dat(TxBuf[1]);
  131.         writelcd_dat(TxBuf[2]);
  132.         writelcd_cmd(0xcd);
  133.         writelcd_dat(TxBuf[4]);
  134.         writelcd_dat(TxBuf[5]);
  135. }
  136. void anjian()                                //按鍵掃描函數
  137. {

  139.         if(key1==0)                                //第一個按鍵按下
  140.         {
  141.                  delay(20);
  142.                 if(key1==0)
  143.                 {
  144.                  if(add==0)
  145.                  add=4;
  146.                  else
  147.                  add=0;
  148.                  flagAu=0;
  149.                  while(key1==0);
  150.                 }
  151.         }
  152.         if(key2==0)
  153.         {
  154.                  delay(20);
  155.                 if(key2==0)
  156.                 {
  157.
  158.              flagAu=1;
  159.                  while(key2==0);
  160.                 }
  161.         }
  162.                                          //切換檔位
  163.         TxBuf[6]=CH+0x31;

  165. }
  166. void init()                                         //初始化函數
  167. {

  169.         add=0;
  170.                 addselect();
  171.         lcd_init();                                //液晶顯示初始化
  172.     write_string(0x80,"1:  .  V2:  .  V");
  173.         write_string(0xc0,"3:  .  V4:  .  V");

  175. ;
  176.         TxBuf[3]='.';
  177.         TxBuf[7]='\0';
  178. }
  179. void main()                                  //主程序
  180. {
  181.         init();                                  //調用初始化函數
  182.         Uart_init();
  183.         while(1)                          //進入while循環
  184.         {
  185.                 anjian();                  //掃描按鍵
  186.                 adtrans();                  //ad函數
  187.                 disvolt();                  //顯示電壓
  188.         }
  189. }
  190. void timer0() interrupt 1
  191. {
  192.   TH0=0x4c;
  193.   TL0=0x00;
  194.   t0Count++;
  195.   if(t0Count>=40)
  196.   {
  197.    t0Count=0;
  198.    if(flagAu==1)
  199.    {
  200.     if(add==0)
  201.         add=4;
  202.         else
  203.         add=0;
  204.    }
  205.   }
  206. }
復制代碼

所有資料51hei附件下載:
仿真代碼.7z (218.42 KB, 下載次數: 195)

評分

參與人數 1黑幣 +30 收起 理由
admin + 30 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:1051542 發表于 2023-8-19 09:25 | 顯示全部樓層
可以重新發一次嗎，失效了
