基于STM32F103的—DS3231+OLED0.96_IIC萬年歷時鐘有溫度顯示！

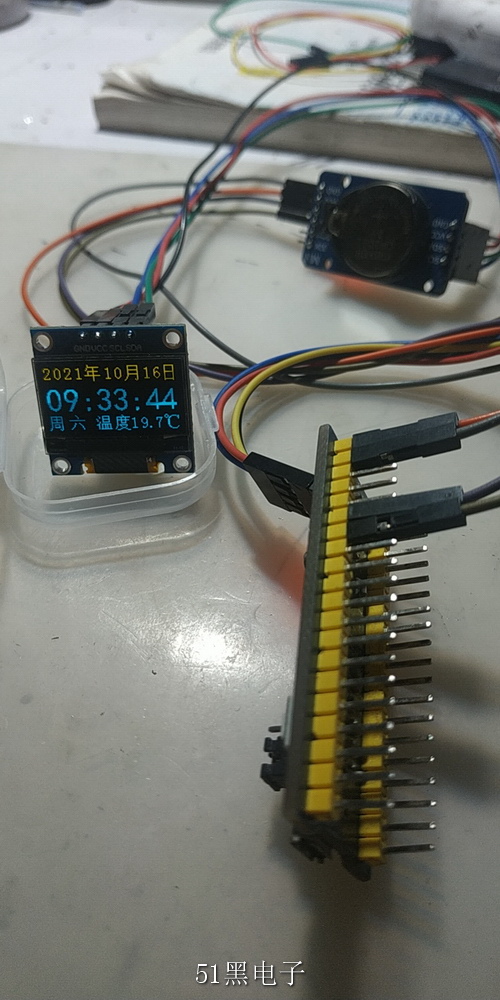

制作出來的實物圖如下：
下載附件
2021-10-16 09:38 上傳
單片機源程序如下:
- #include "DS3231.h"
- #include "i2c_soft.h"
- #include "delay.h"
- Calendar_OBJ calendar;
- #define DS3231_WriteAddress 0xD0
- #define DS3231_ReadAddress 0xD1
- //bcd轉hex
- u8 BCD2HEX(u8 val)
- {
- u8 i;
- i= val&0x0f;
- val >>= 4;
- val &= 0x0f;
- val *= 10;
- i += val;
-
- return i;
- }
- u16 B_BCD(u8 val)
- {
- u8 i,j,k;
- i=val/10;
- j=val%10;
- k=j+(i<<4);
- return k;
- }
- void DS3231_WR_Byte(u8 addr,u8 bytedata)
- {
- I2C_Start();
- I2C_SendByte(DS3231_WriteAddress);
- I2C_WaitAck();
- I2C_SendByte(addr);
- I2C_WaitAck();
- I2C_SendByte(bytedata);
- I2C_WaitAck();
- I2C_Stop();
- }
- u8 DS3231_RD_Byte(u8 addr)
- {
- u8 Dat=0;
-
- I2C_Start();
- I2C_SendByte(DS3231_WriteAddress);
- I2C_WaitAck();
- I2C_SendByte(addr);
- I2C_WaitAck();
- I2C_Start();
- I2C_SendByte(DS3231_ReadAddress);
- I2C_WaitAck();
- Dat=I2C_ReceiveByte();
- I2C_Stop();
-
- return Dat;
- }
- //ds3231初始化函數
- void DS3231_Init(void)
- {
- I2C_GPIO_Config();
- DS3231_WR_Byte(0x0e,0);
- delay_ms(2);
- DS3231_WR_Byte(0x0f,0x0);
- delay_ms(2);
- }
- //DS3231初始化設置函數（ 年 月 日 時 分 秒 周）
- void Set_DS3231_Time(u8 yea,u8 mon,u8 da,u8 hou,u8 min,u8 sec,u8 week)
- {
- u8 temp=0;
-
- temp=B_BCD(yea);
- DS3231_WR_Byte(0x06,temp);
- temp=B_BCD(mon);
- DS3231_WR_Byte(0x05,temp);
- temp=B_BCD(da);
- DS3231_WR_Byte(0x04,temp);
- temp=B_BCD(hou);
- DS3231_WR_Byte(0x02,temp);
- temp=B_BCD(min);
- DS3231_WR_Byte(0x01,temp);
- temp=B_BCD(sec);
- DS3231_WR_Byte(0x00,temp);
- temp=B_BCD(week);
- DS3231_WR_Byte(0x03,temp);
- }
- void Get_DS3231_Time(void)
- {
- calendar.w_year=DS3231_RD_Byte(0x06);
- calendar.w_year=BCD2HEX(calendar.w_year);
- calendar.w_month=DS3231_RD_Byte(0x05);
- calendar.w_month=BCD2HEX(calendar.w_month);
- calendar.w_date=DS3231_RD_Byte(0x04);
- calendar.w_date=BCD2HEX(calendar.w_date);
-
- calendar.hour=DS3231_RD_Byte(0x02);
- calendar.hour&=0x3f;
- calendar.hour=BCD2HEX(calendar.hour);
- calendar.min=DS3231_RD_Byte(0x01);
- calendar.min=BCD2HEX(calendar.min);
- calendar.sec=DS3231_RD_Byte(0x00);
- calendar.sec=BCD2HEX(calendar.sec);
-
- calendar.week=DS3231_RD_Byte(0x03);
- calendar.week=BCD2HEX(calendar.week);
-
- DS3231_WR_Byte(0x0e,0x20);
- calendar.temper_H=DS3231_RD_Byte(0x11);
- calendar.temper_L=(DS3231_RD_Byte(0x12)>>6)*25;
- }
- #include "led.h"
- #include "exti.h"
- #include "oled.h"
- #include "i2c_soft.h"
- #include "DS3231.h"
- #include "delay.h"
- #include "sys.h"
- #include "bmp.h"
- int main(void)
- {
- u8 k=0;//*t=0,p=2,
-
- delay_init(); //延時函數初始化
- LED_Init(); //初始化與LED連接的硬件接口
- I2C_GPIO_Config();
- EXTI_KEY_Config();
- DS3231_Init();
- //Set_DS3231_Time(21,10,16,9,21,00,6);//21年10月16號21分00秒周六 .第1次初始化DS3231使用后注銷
- OLED_Init();
- OLED_Clear();
- //LED1_ON; //LED1 ON
-
- while(1)
- {
- Get_DS3231_Time();
- if(k!=calendar.sec)
- {
- k=calendar.sec;
- //顯示日期
- OLED_ShowString(0,0,"2",16); //顯示年的千位字符2
- OLED_ShowString(10,0,"0",16); //顯示年的百位字符0
- OLED_ShowChar(20,0,calendar.w_year/10+48,16);
- OLED_ShowChar(31,0,calendar.w_year%10+48,16);
- OLED_ShowCHinese(40,0,0);//在2列6行顯示”年“
- OLED_ShowChar(59,0,calendar.w_month/10+48,16);
- OLED_ShowChar(68,0,calendar.w_month%10+48,16);
- OLED_ShowCHinese(78,0,1);//在2列6行顯示”月“
- OLED_ShowChar(96,0,calendar.w_date/10+48,16);
- OLED_ShowChar(105,0,calendar.w_date%10+48,16);
- OLED_ShowCHinese(113,0,14);//在2列6行顯示”日“
- //顯示時間
- OLED_Show16X32(0,2,calendar.hour/10);
- OLED_Show16X32(17,2,calendar.hour%10);
- OLED_Show16X32(33,2,10);
- OLED_Show16X32(48,2,calendar.min/10);
- OLED_Show16X32(64,2,calendar.min%10);
- OLED_Show16X32(80,2,10);
- OLED_Show16X32(96,2,calendar.sec/10);
- OLED_Show16X32(111,2,calendar.sec%10);
-
- //顯示星期
- // OLED_ShowCHinese(2,6,6);//在2列6行顯示”星“
- // OLED_ShowCHinese(18,6,7);//在18列6行顯示”期“
- OLED_ShowCHinese(0,6,2);//在2列6行顯示”周“
- OLED_ShowCHinese(20,6,calendar.week+7); //在34列6行顯示”星期數“
- //顯示溫度數據
- //OLED_ShowChar(70,6,127,16); //溫度計圖標
- OLED_ShowCHinese(46,6,4);//在2列6行顯示”溫“
- OLED_ShowCHinese(64,6,5);//在18列6行顯示”度“
- OLED_ShowChar(80,6,calendar.temper_H/10+48,16);//顯示溫度十位
- OLED_ShowChar(89,6,calendar.temper_H%10+48,16);//顯示溫度個位
- OLED_ShowString(97,6,".",16);//.點
- OLED_ShowChar(104,6,calendar.temper_L/10+48,16);//顯示小數
- OLED_ShowCHinese(113,6,3);//溫度C
- }
- }
- }
代碼下載：
IIC OLED+DS3231OK.7z
(193.94 KB, 下載次數: 205)
2021-10-16 14:57 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
