STC8G1K08單片機的紅外通信問題,求大佬們賜教

ID:971983 · 發表于 2021-10-14 14:36

購買了STC 8G1K08-38I-SOP16的最小系統板和紅外接收模塊。想通過紅外遙控器，控制單片機P1.0口的輸出，驅動led，這個紅外接收程序在51單片機上能正常使用，到STC 8G上按遙控器后，能檢測到外部中斷，P1.0口輸出沒反應，用ISP里建議的延遲函數和單片機小精靈里建議的延遲函數分別試了也是不行。求大佬能賜教下

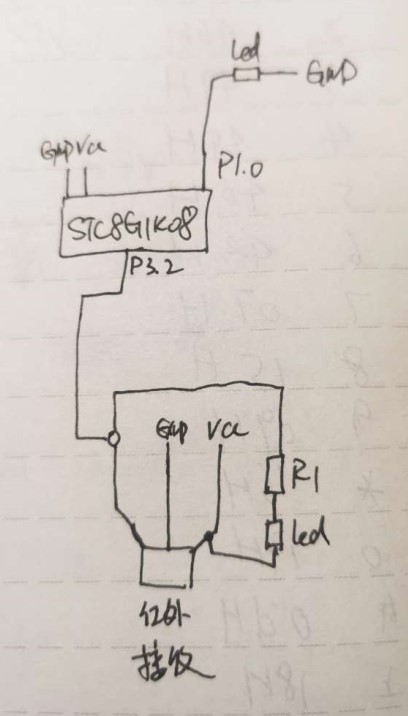

電路圖在附件中

單片機程序代碼如下：

#include "STC8.h"
#include "intrins.h"
typedef unsigned int u16; //對數據類型進行聲明定義
typedef unsigned char u8;
sbit one=P1^0; //定義I/O口別名
sbit IRIN=P3^2;
u8 IrValue[6];
u8 Time;
void Delay7ms() //@11.0592MHz
{
unsigned char a,b;
for(b=199;b>0;b--)
for(a=193;a>0;a--);
}
void Delay10us() //@11.0592MHz
{
unsigned char a,b;
for(b=1;b>0;b--)
for(a=52;a>0;a--);
}
void Delay100us() //@11.0592MHz
{
unsigned char a,b;
for(b=58;b>0;b--)
for(a=8;a>0;a--);
}
void Delay80ms() //@11.0592MHz
{
unsigned char a,b,c;
for(c=58;c>0;c--)
for(b=151;b>0;b--)
for(a=49;a>0;a--);
_nop_();
}
void IrInit() //初始化函數
{
IT0=1;//下降沿觸發
EX0=1;//打開中斷0允許
EA=1; //打開總中斷
IRIN=1;//初始化端口
P1M0=0xff;
P1M1=0x00;
P3M0=0x00;
P3M1=0x00;
one=0;
}
void main()
{
IrInit();
while(1)
{
while(IrValue[2]==0x45)//燈開
{
one=1;
Delay80ms();
one=0;
Delay80ms();
}
while(IrValue[2]==0x46)//燈關
{
one=0;
}
}
}
void ReadIr() interrupt 0 // 讀取紅外數值的中斷函數
{
u8 j,k;
u16 err;
Time=0;
Delay7ms(); //7ms
if(IRIN==0) //確認是否真的接收到正確的信號
{
err=1000; //1000*10us=10ms,超過說明接收到錯誤的信號
/*當兩個條件都為真是循環，如果有一個條件為假的時候跳出循環，免得程序出錯的時
侯，程序死在這里*/
while((IRIN==0)&&(err>0)) //等待前面9ms的低電平過去
{
Delay10us();
err--;
}
if(IRIN==1) //如果正確等到9ms低電平
{
err=500;
while((IRIN==1)&&(err>0)) //等待4.5ms的起始高電平過去
{
Delay10us();
err--;
}
for(k=0;k<4;k++) //共有4組數據
{
for(j=0;j<8;j++) //接收一組數據
{
err=60;
while((IRIN==0)&&(err>0))//等待信號前面的560us低電平過去
{
Delay10us();
err--;
}
err=500;
while((IRIN==1)&&(err>0)) //計算高電平的時間長度。
{
Delay100us(); //0.1ms
Time++;
err--;
if(Time>30)
{
return;
}
}
IrValue[k]>>=1; //k表示第幾組數據
if(Time>=8) //如果高電平出現大于565us，那么是1
{
IrValue[k]|=0x80;
}
Time=0; //用完時間要重新賦值
}
}
}
if(IrValue[2]!=~IrValue[3])
{
return;
}
}
}

復制代碼

ID:136485 · 發表于 2021-10-15 15:07

#include<STC15W408AS.H>
#include<intrins.h>                //包含_nop_()函數定義的頭文件
#define uchar unsigned char
#define uint  unsigned int
//#define CCP_S0 0x10             //P_SW1.4
//#define CCP_S1 0x20             //P_SW1.5
#define LED_Port P1
#define CMD_IDLE 0             //空閑模式
#define CMD_READ 1             //IAP字節讀命令
#define CMD_PROGRAM 2             //IAP字節編程命令
#define CMD_ERASE 3             //IAP扇區擦除命令

//#define ENABLE_IAP 0x80          //if SYSCLK<30MHz
//#define ENABLE_IAP 0x81          //if SYSCLK<24MHz
//#define ENABLE_IAP 0x82          //if SYSCLK<20MHz
#define ENABLE_IAP 0x83          //if SYSCLK<12MHz
//#define ENABLE_IAP 0x84          //if SYSCLK<6MHz
//#define ENABLE_IAP 0x85          //if SYSCLK<3MHz
//#define ENABLE_IAP 0x86          //if SYSCLK<2MHz
//#define ENABLE_IAP 0x87          //if SYSCLK<1MHz

#define IAP_ADDRESS 0x0000       //測試地址
sbit led1 = P1^4;
sbit led2 = P1^3;
sbit led3 = P1^2;
//sbit led4 = P3^3;
//sbit led5 = P1^3;                //p1.3
//sbit led6 = P3^1;
//sbit led7 = P3^0;
//sbit led8 = P1^7;
//sbit led9 = P5^5;
//sbit led10= P5^4;
//sbit IRIN=P3^2;                //紅外接收器數據線
sbit IR_Out = P3^2;
uchar num,sum,mode;
sbit IR_Flag = P1^1;
unsigned char dat[4] = {0,0,0,0};
void led();
void key();
void IapIdle();
uchar IapReadByte(uint addr);
void IapProgramByte(uint addr, uchar dat);
void IapEraseSector(uint addr);

void delay(uint z)
{
uint x,y;
for(x=0;x<50;x++)
for(y=z;y>0;y--);
}

void main()
{
P1M0=0xFF;
P1M1=0x00;
P3M0=0x00;
P3M1=0x00;
P5M0=0xFF;
P5M1=0x00;
ACC = P_SW1;
//ACC &= ~(CCP_S0|CCP_S1);  //CCP_S0=0 CCP_S1=0
P_SW1 = ACC;             //(P1.2/ECI, P1.1/CCP0, P1.0/CCP1, P3.7/CCP2)
CCON = 0;                //初始化PCA控制寄存器
                        //PCA定時器停止
                        //清除CF標志
                        //清除模塊中斷標志
CL = 0;                   //復位PCA寄存器
CH = 0;
CMOD = 0x02;             //設置PCA時鐘源
                        //禁止PCA定時器溢出中斷
PCA_PWM0 = 0x00;          //PCA模塊0工作于8位PWM
CCAP0H = CCAP0L = 0xFF; //PWM0的占空比為87.5% ((100H-20H)/100H)
CCAPM0 = 0x42;          //PCA模塊0為8位PWM模式
CR = 1;                   //PCA定時器開始工作
//EA =1;
//EX0=1;
//IT0=1;
//IRIN=1;
IR_Out = 1;
TMOD = 0x01;             // 定時器0，方式1
IT0 = 1;                // 外部中斷0，下降沿觸發
EX0 = 1;                // 準許外部中斷
EA = 1;                // CPU準許中斷

led1=led2=led3=0;
//sum=IapReadByte(0x0010);
//num=IapReadByte(0x0020);
mode=IapReadByte(0x0030);
while(1)
  {
key();
switch(mode)
{
   case 0x01:led1=led2=led3=0;break;
   case 0x02:CCAP0H = CCAP0L = 0x00;led();key();break;
   case 0x03:CCAP0H = CCAP0L = 0x96;led();key();break;
   case 0x04:CCAP0H = CCAP0L = 0xD2;led();key();break;
   default :led1=led2=led3=0;break;
}
  }
}

void Int0() interrupt 0
{
unsigned char i,j;
EX0 = 0;          // 關閉外部中斷0
IR_Flag = 0;       // 執行中斷程序時,LED燈亮
i = 10;          // 0.793ms延時，運行10次
while( --i )
  {
TH0 = 0xfc;    // 定時0.793ms,延時0.793ms*10=7.93ms
TL0 = 0xe7;
TR0 = 1;
while( !TF0 );
TF0 = 0;
TR0 = 0;       // 這7.93ms期間只要IR_Out變高電平,就非合法的紅外信號，跳出
if( IR_Out )
{
   EX0 = 1;       // 準許中斷
   return ;
}
  }

                  // 程序進行到這里，表明是合法的紅外信號(利用9ms判斷)
  while( !IR_Out ); // 等待9ms低電平過去
                  // 程序進行到這里，表明經過9ms低電平
  TH0 = 0xf6;
  TL0 = 0xff;
  TR0 = 1;
  while( !TF0 );
  TF0 = 0;
  TR0 = 0;          // 延時2.305ms

                  // IR_Out 為低表明是連發碼，不予理睬，跳出
  if( !IR_Out )
{
EX0=1;
return;
}

                     // 程序進行到這里，表明是引導碼，等待4.5ms高電平的過去
  while( IR_Out );

  for(i=0; i<4; i++) // 開始接收用戶碼
{
for(j=0; j<8; j++)
   {
   while( !IR_Out ); // 等待低電平過去
   dat[i] >>= 1;    // 把上次的數據位右移一位
   TH0 = 0xfc;
   TL0 = 0xe7;
   TR0 = 1;
   while( !TF0 );
   TR0=0;
   TF0=0;          //延時0.793ms

                     // 若為數據"1"，則延時后IR_Out為高電平
   if( IR_Out )
   {
      dat[i] |= 0x80; // 所有數據位1放最高位
      while( IR_Out );// 等待高電平過去
      }
   }
}
                     //LED_Port = dat[2];
  num = dat[2];
  EX0=1;             // 開中斷
  return;
}
給一個給你參考下，最近我弄的，芯片是用STC15W408AS 內部頻率110.592M

ID:123289 · 發表于 2021-10-15 16:07

【到STC 8G上按遙控器后，能檢測到外部中斷】
既如此，就將紅外接收端接到外部中斷口，中斷后給LED的端口改變一下。不就好了。
幾句就搞定了，不用這么復雜吧。

ID:624769 · 發表于 2021-10-15 16:17

你直接在線仿真, 然后控制P1.0 看看有沒有反映，然后、在線仿真看看紅外到底收到什么碼，比這里問，我們替你猜，效率高多了。
