Altium Designer過孔報了天線錯誤：Net Antennae: Via

ID:307734 · 發表于 2021-9-17 16:56

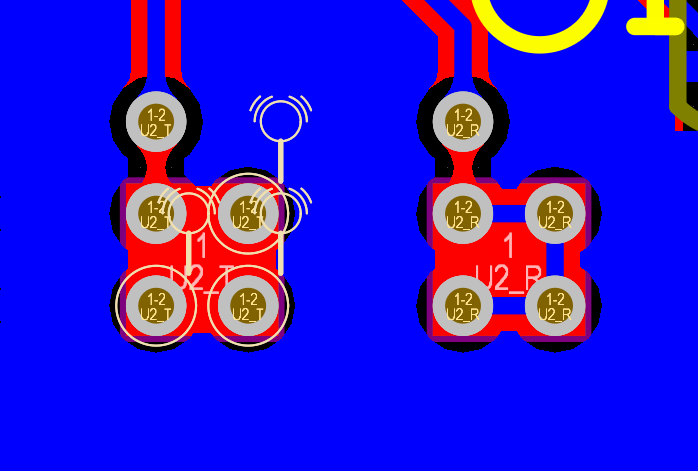

具體的報錯是這樣的，為什么左邊和右邊細微的差別就不報錯了呢？
Net Antennae: Via (1415mil,1505mil) from Top Layer to Bottom Laye

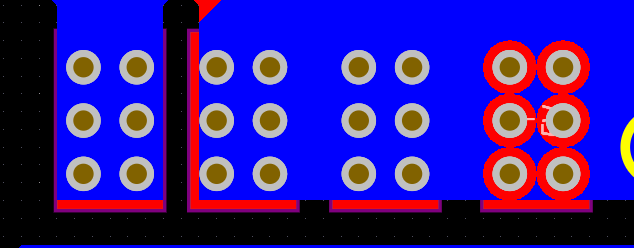

然后同樣的模式，放到另一個大一點的焊盤，不報錯（同一批次drc檢查）

ID:307734 · 發表于 2021-9-17 17:01

附加信息，而且焊盤和過孔都同屬一個網絡。會不會是什么規則設置的錯誤呢？

ID:96682 · 發表于 2021-9-18 10:59

不是已經有錯誤提示了么？

ID:810165 · 發表于 2021-9-18 17:18

焊盤本身在庫里面添加了過孔就不會報錯，后面添加的，需要有連線才不會報錯，否則檢查時就認為是一個天線，類似線頭，一個道理

ID:405850 · 發表于 2021-9-19 11:47

是不是你的報錯已經達到報警上限了默認好像是500，如果是達到了上限，那多的錯肯定不會報了
