STM32F407控制AD5624

ID:963845 · 發表于 2021-9-3 14:44

STM32F407 SPI1初始化

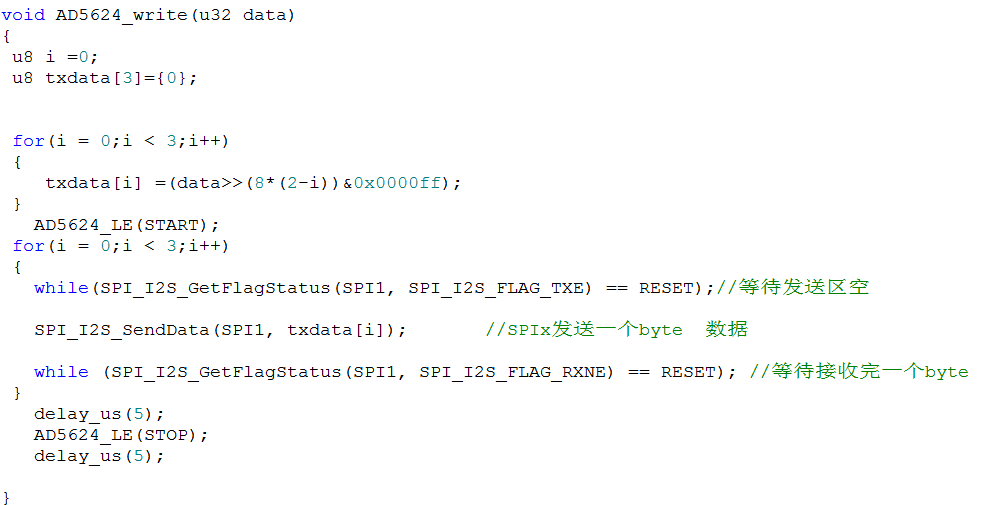

AD5624寄存器24位直接寫入數據

命令位（直接操作010命令寫入寄存器并更新所有）

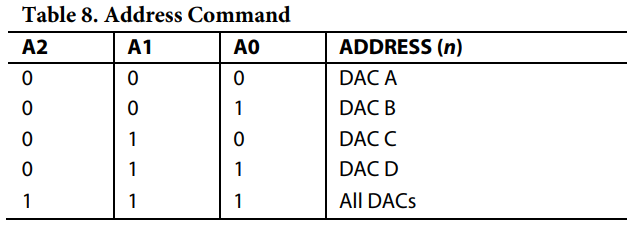

地址位（配置所有DACs）

AD5624 寫入寄存器
D11-D0 最大值為4095，此芯片是外部參考電壓（例3.3v）,輸出電壓為0.5v :(4095*0.5/3.3)寫入到D11-D0即可。

可能是spi不穩定造成了配置一遍無法輸出電壓，所以進行了三遍配置才成功。

ID:360598 · 發表于 2021-9-3 14:51

非常感謝分享，學習了。好資料,完美解決了問題

ID:963946 · 發表于 2021-9-3 19:27

好資料,完美解決了問題
