3842開關電源電路不起振,沒有基準電壓輸出?

[復制鏈接]
跳轉到指定樓層
樓主
ID:720201 發表于 2021-8-31 17:34 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式

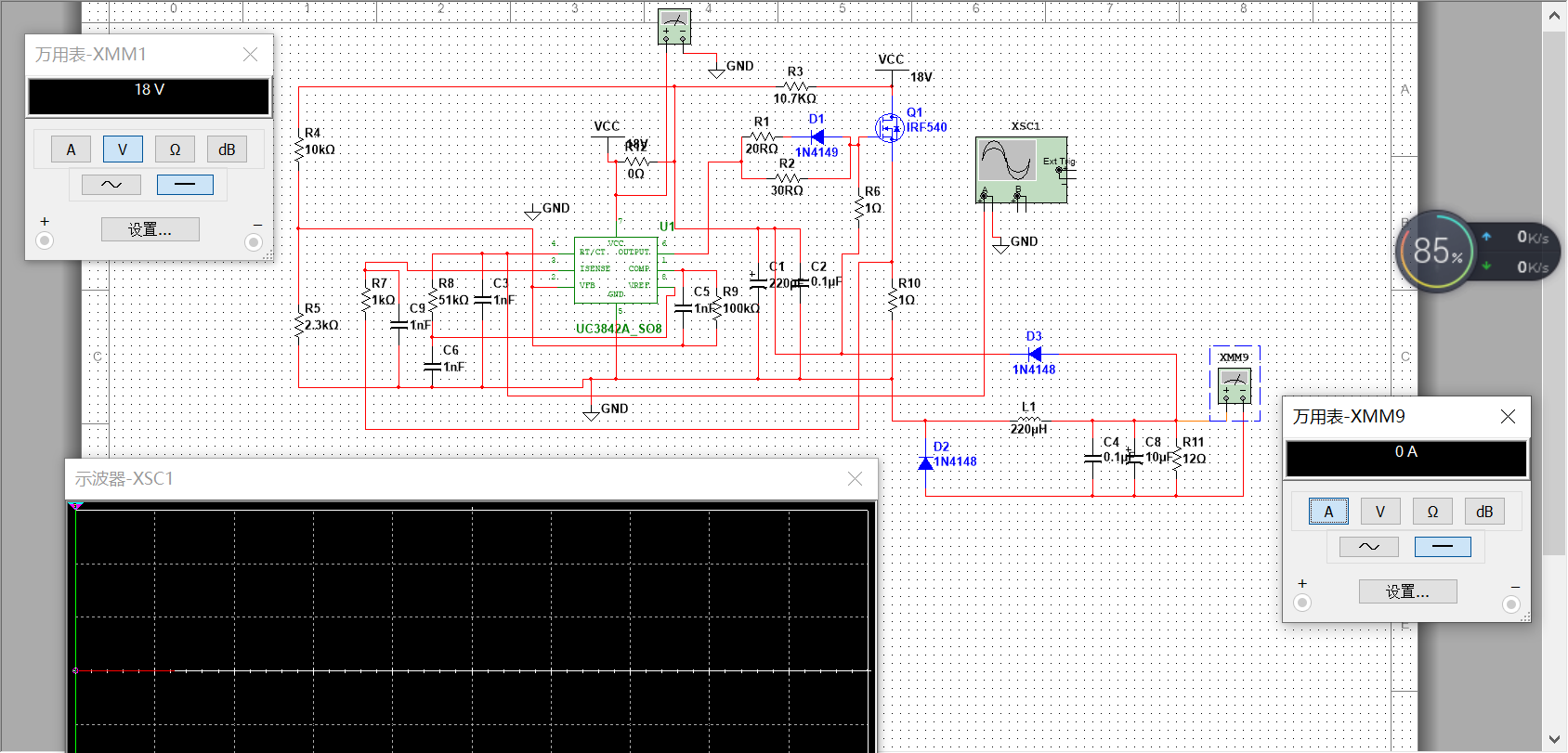

請問有大佬知道這個電路哪里有問題嗎?供電電壓夠,不知道為什么不起振,沒有基準電壓輸出


分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏 分享淘帖 頂 踩
回復

使用道具 舉報

沙發
ID:720201 發表于 2021-8-31 17:38 | 只看該作者

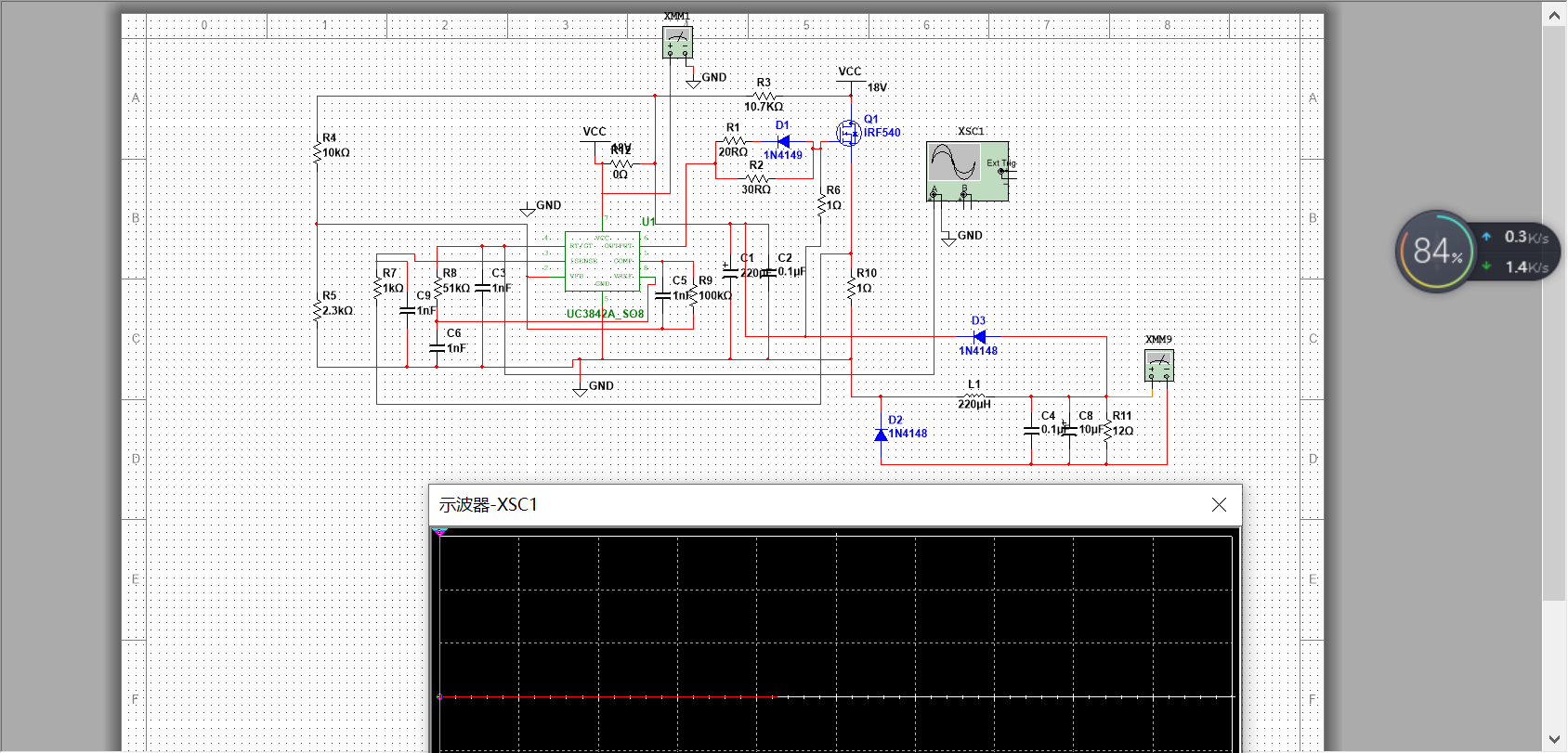

AD的圖好看些
回復

使用道具 舉報

板凳
ID:796531 發表于 2021-8-31 20:21 | 只看該作者
請仔細看芯片手冊 ,UC3842 啟動電流1ma ,工作電流14ma左右 ,最小啟動電壓14.5v ,你用輸出的12v給他反向供電能行嗎? 換UC3843試試
回復

使用道具 舉報

地板
ID:10947 發表于 2021-8-31 21:57 | 只看該作者
供電的電源負極,要接在第一張圖D2的正極處
回復
