xianfajushi 發表于 2021-8-30 16:49 用限流電路+延時電路
wulin 發表于 2021-8-30 17:38 防接反的電路型式多種多樣，最簡單的一個二極管就行。
CAREERCHE 發表于 2021-8-30 19:11 會降壓吧，，
wc86110 發表于 2021-8-30 20:23 沒有那種電路是十全十美的，只能根據需要選擇合適的
wojiaoguogai 發表于 2021-8-30 18:17 建議用PMOS加在電源上，注意電流大小。 原因：1.不要使用二極管，因為二極管存在壓降，導致輸入電壓和二極 ...
wulin 發表于 2021-8-30 20:48 一般不大于5V電壓接反也不會造成元器件損壞。電路越簡單相對越可靠，對于沒有多少經驗積累的設計者，用防 ...
下載附件
2021-8-31 09:04 上傳
穿山躍海 發表于 2021-8-31 09:05 ，不嫌麻煩還可以在D和S之間串個RC電路，起個緩啟動的作用

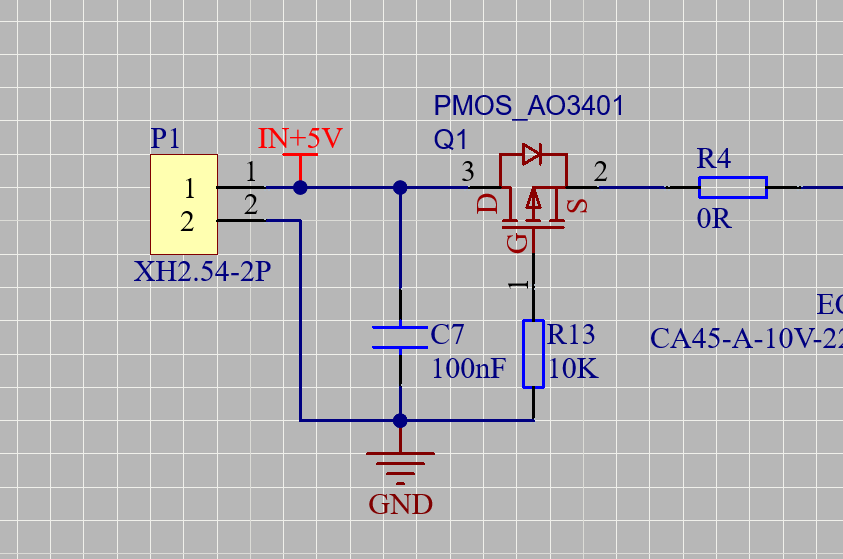

CAREERCHE 發表于 2021-8-30 20:30 大神 PMOS的規格選什么比較好一點啊 5V接進來板子 什么都不外接情況下 是0.25A左右 我感覺最大也就1A吧 ...
wojiaoguogai 發表于 2021-8-31 11:44 你參考下16樓
wulin 發表于 2021-8-31 13:25 16漏的圖是錯的，起不到防反接作用。
非凡科技 發表于 2021-8-31 00:44 不怕壓降就用全橋，這樣不分正負極但是會有1V多壓降
老愚童63 發表于 2021-8-31 15:21 圖應該沒錯，MOS管不是三極管，在特定的電路里對調D.S極仍然可以正常導通
xianfajushi 發表于 2021-8-31 14:09 還在討論!最簡單用二極管+繼電器就實現了用得著那么費心勞神的?
CAREERCHE 發表于 2021-8-31 13:37 那麻煩大神說說 哪出錯了 我百度搜過 比16樓簡單的 少個電容 就都一樣了 應該沒毛病吧 ?
老愚童63 發表于 2021-8-31 15:45 繼電器方案因為體積和成本問題一般部不常采用。不如直接串聯一只肖特基二極管實用，畢竟，在小電流環境， ...
老愚童63 發表于 2021-8-31 15:40 由于MOS管是電壓驅動器件，R13可以省略，另外，C7也可以省略，不過，主張將R4接到+5V輸入端保護效果可能 ...
CAREERCHE 發表于 2021-9-1 19:29 哎 大神 那這個R4是不是有代替保險絲的功能了啊
CAREERCHE 發表于 2021-9-1 20:04 大神 沒電阻的話 會不會因為電流過大 沖壞了MOS管啊
老愚童63 發表于 2021-9-2 11:47 不會！MOS管屬于電壓驅動器件，GS阻抗很大！基本上不會形成電流。特別是在低頻驅動條件下。高頻驅動考慮G ...
