這個圖仿真不了什么原因

ID:881715 · 發表于 2021-8-21 17:13

各位老師請教一下這個圖我用protues 8.5為什么仿真不了呀？我用的元件也是仿真元件呀？我第二張相片提示的是錯誤信息，這是什么意思呀？我該怎么搞讓它可以仿真了呀肯求指導一下謝謝!

ID:94031 · 發表于 2021-8-21 18:52

3個4069不要并，只用一個就可以仿真了

ID:881715 · 發表于 2021-8-21 20:54

xuyaqi 發表于 2021-8-21 18:52
3個4069不要并，只用一個就可以仿真了

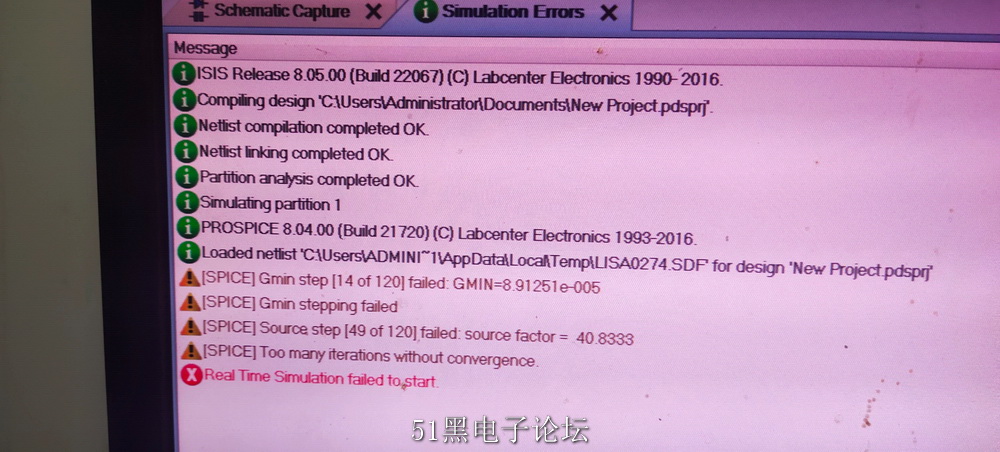

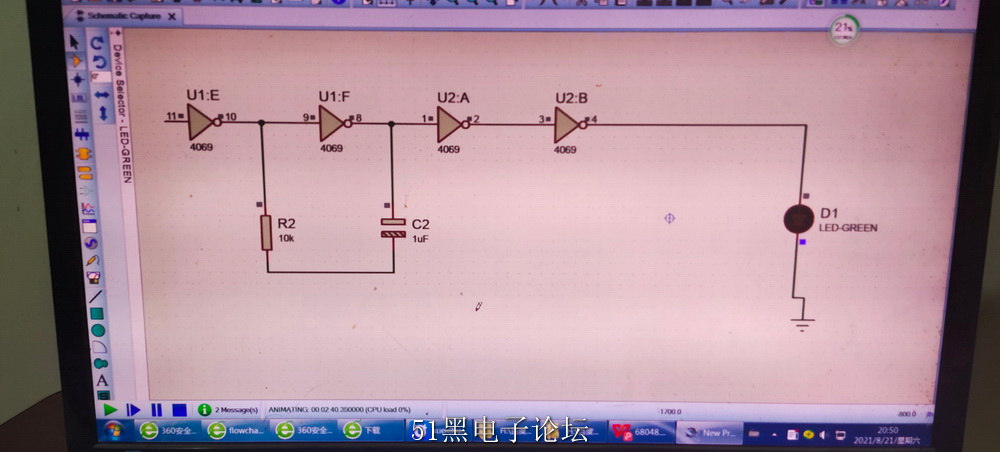

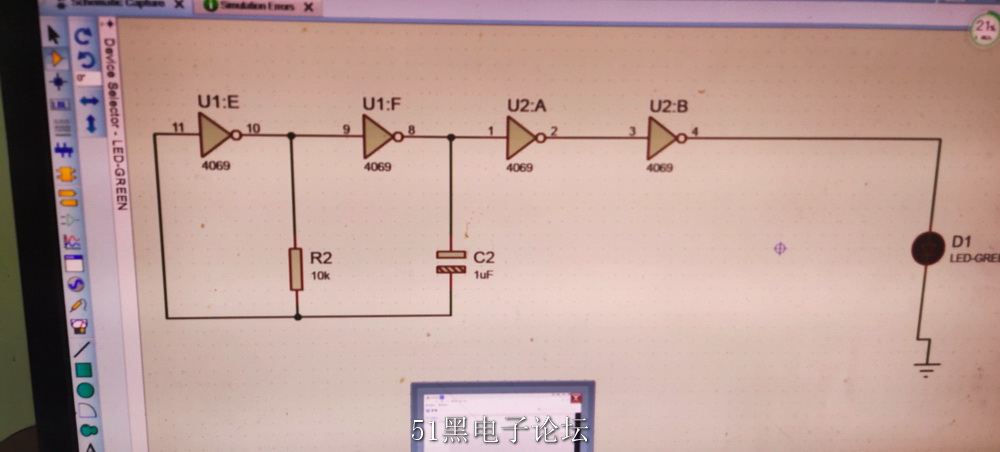

這個改了還是不行，按第1個圖好歹能仿真燈能亮，但不閃，只要一按照第二個圖想叫它形成振蕩電路，一仿真就出信息如圖3，是我設置的不對嗎？還是需要復雜的高數公式弄個函數才能仿真呀？求指教

ID:61876 · 發表于 2021-8-21 20:56

要是作非門的振蕩器用4069是不可以仿真的。可以換成40106.

ID:881715 · 發表于 2021-8-21 20:57

難道這軟件無法進行振蕩電路仿真嗎

ID:881715 · 發表于 2021-8-21 20:59

gaozhaohong 發表于 2021-8-21 20:56
要是作非門的振蕩器用4069是不可以仿真的。可以換成40106.

為什么呢

ID:881715 · 發表于 2021-8-21 21:03

gaozhaohong 發表于 2021-8-21 20:56
要是作非門的振蕩器用4069是不可以仿真的。可以換成40106.

多謝指導感覺這軟件水很深，1想知道4069不可以40106卻行是什么原因，以后還有哪些器件不可以進行哪些仿真呀？

ID:332444 · 發表于 2021-8-21 21:05

ID:61876 · 發表于 2021-8-21 21:20

創造生活發表于 2021-8-21 21:03
多謝指導感覺這軟件水很深，1想知道4069不可以40106卻行是什么原因，以后還有哪些器件不可以進行哪些仿真 ...

這是我多次仿真發現的。估計是沒有4069仿真振蕩器的模板。有些資料也有介紹如何用反相器做仿真的方法。但是我還是直接選用40106來作。頻率和周期波形都可以接上示波器和頻率計觀察和調整。

ID:881715 · 發表于 2021-8-21 21:42

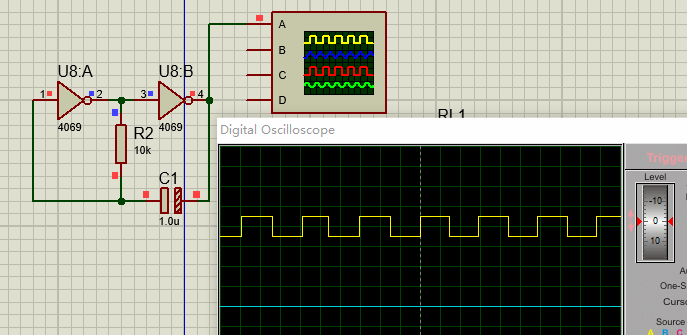

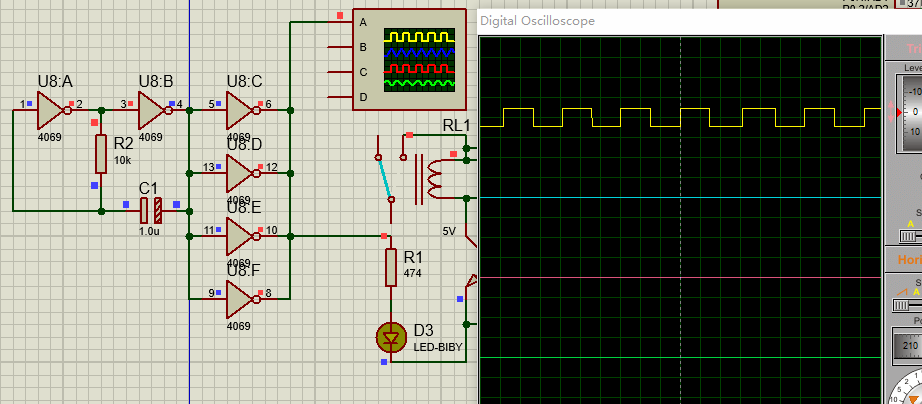

這個我又試了一下，終于成功了和大家分亨一下，我把問題搞復雜了，是我元件設置的類型沒選對

ID:961670 · 發表于 2021-8-21 22:50

4096 根據數據手冊資料顯示，其并非OC門。
一般多個非門的輸出端不能并聯使用，因為一旦輸出有高、有低，輸出高的輸出電流就會灌入輸出低端口，造成輸出高的短路，輸出低的灌電流過大。
但是，OC門輸出端可并聯使用。

開集極電路（英語：Open Collector，俗稱“集電極開路門”或“OC門”），是一種集成電路的輸出裝置。OC門實際上只是一個NPN型三極管，并不輸出某一特定電壓值或電流值。OC門根據三極管基極所接的集成電路來決定（三極管發射極接地），通過三極管集電極，使其開路而輸出。而輸出設備若為場效應晶體管（MOSFET），則稱之為漏極開路（英語：Open Drain，俗稱“OD門”），工作原理相仿。通過OC門這一裝置，能夠讓邏輯門輸出端的直接并聯使用。兩個OC門的并聯，可以實現邏輯與的關系，稱為“線與”，但在輸出端口應加一個上拉電阻與電源相連。

ID:207421 · 發表于 2021-8-21 23:31

其實只要輸出串聯電阻就不會報錯了
