電子設備怎么在掉電瞬間把數據保存在eeprom

ID:934353 · 發表于 2021-8-6 16:59

有沒有大佬知道怎么在掉電瞬間把數據保存在eeprom里啊，求代碼思路

ID:328014 · 發表于 2021-8-6 17:15

可以用一個超級電容或者小電池來在斷電的時候保存數據,當然需要一個斷電檢測的電路

ID:934353 · 發表于 2021-8-6 17:31

51hei團團 發表于 2021-8-6 17:15
可以用一個超級電容或者小電池來在斷電的時候保存數據,當然需要一個斷電檢測的電路

是的，我查過，但是不知道怎么樣去檢測比較合理，大佬有什么比較好的方法嗎？感謝回答

ID:88256 · 發表于 2021-8-6 17:45

開心就好hhhh 發表于 2021-8-6 17:31
是的，我查過，但是不知道怎么樣去檢測比較合理，大佬有什么比較好的方法嗎？感謝回答

取前面的電源用合適的電阻分壓，用單片機的一個I/O檢測，當電壓低于一定程度時就不屬于高電平范圍了，可以判斷斷電了，執行保存數據的操作

ID:161164 · 發表于 2021-8-6 17:55

一定要掉電瞬間才寫入嗎？
換個思路，當檢測到數據數值有變化就寫入
就不用理它掉不掉電了

ID:401564 · 發表于 2021-8-6 18:15

瞬間寫入是不可能的
肯定是要有一個掉電檢測和電容來保持單片機完成寫入的時間
如果單片機對電源要求不高,又沒有ADC或者是ADC有穩定的參考電壓的話,串聯一個二極管給單片機供電,然后在輸入端用兩個電阻來取樣就可以
實際的參數是要的實際電路中調節的

ID:584195 · 發表于 2021-8-6 19:13

好象有個掉電中斷什么的，在這個中斷函數里寫就可以了吧.

ID:959221 · 發表于 2021-8-6 19:27

不要用電容,不可靠.
知道UPS吧,就是在你的電路板上做個UPS,存完數據后,斷掉UPS.有電的時候就給UPS充電
還是鎳氫電池抗造,不鼓包,備電首選.

ID:883242 · 發表于 2021-8-6 22:16

做個電壓檢測電路，放在穩壓器之前，電壓掉到一定程度提醒單片機保存數據。

ID:213173 · 發表于 2021-8-7 06:07

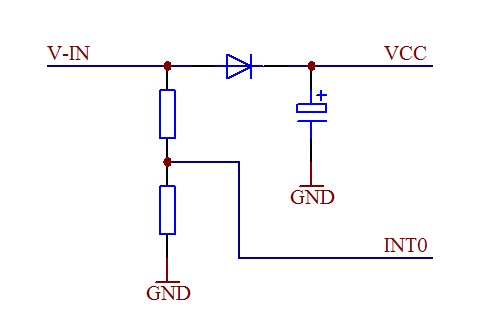

樓主的問題不是純軟件可以解決的，需要配置少量硬件。單片機完成任何工作都需要有電源支持和足夠的時間。一般把數據保存在eeprom需要幾十ms時間。也就是說外部電源掉電后，直接為單片機供電的電源還得要保持供電幾十ms時間，以維持單片機把數據保存在eeprom中。電路基本原理示意圖：

ID:584195 · 發表于 2021-8-7 07:55

單片機有bat接口的，用大電容給這個接口供電，加上10#的電路，應該可以完美解決你的問題.

ID:420836 · 發表于 2021-8-7 10:01

第一種選擇是寫入新數據，以一定的間隔覆蓋掉eeprom中的舊數據，或者在電源輸出端使用一個大的電解電容，為掉電提供延遲，以便將數據寫入EEPROM。

ID:934353 · 發表于 2021-8-9 09:36

wulin 發表于 2021-8-7 06:07
樓主的問題不是純軟件可以解決的，需要配置少量硬件。單片機完成任何工作都需要有電源支持和足夠的時間。一 ...

好的，謝謝

ID:934353 · 發表于 2021-8-9 09:38

lkc8210 發表于 2021-8-6 17:55
一定要掉電瞬間才寫入嗎？
換個思路，當檢測到數據數值有變化就寫入
就不用理它掉不掉電了

這樣有可能還未掉電就已經頻繁的寫入了，eeprom使用壽命就很短了，感謝回答

ID:934353 · 發表于 2021-8-9 09:38

Y_G_G 發表于 2021-8-6 18:15
瞬間寫入是不可能的
肯定是要有一個掉電檢測和電容來保持單片機完成寫入的時間
如果單片機對電源要求不高 ...

好的，感謝回答

ID:934353 · 發表于 2021-8-9 09:39

TTQ001 發表于 2021-8-7 10:01
第一種選擇是寫入新數據，以一定的間隔覆蓋掉eeprom中的舊數據，或者在電源輸出端使用一個大的電解電容，為 ...

好的，感謝回答

ID:451718 · 發表于 2021-8-9 13:43

掉電保存有三種辦法實現：
1，及時存儲（當數值發生重大變化時）或者檢測時間間隔存儲（比如5分鐘保存一次）。
2，掉電檢測存儲，就是你提問的方式，需要去檢測供電電壓，然后比較，然后第一時間通過最高優先級中斷來處理。但是這種方法不是太可靠，因?yàn)閑eprom存儲的時候，都需要一定的延遲，你的余電夠不夠存儲很難說，對硬件電路要求比較高。
3，通過電池供電來存儲，通過紐扣電池來完成存儲后，單片機進入休眠狀態（低功耗狀態）。主供電恢復后，退出休眠狀態。

ID:934353 · 發表于 2021-8-11 13:17

robinsonlin 發表于 2021-8-9 13:43
掉電保存有三種辦法實現：
1，及時存儲（當數值發生重大變化時）或者檢測時間間隔存儲（比如5分鐘保存一次 ...

好的，非常感謝

ID:958976 · 發表于 2021-9-23 16:20

lkc8210 發表于 2021-8-6 17:55
一定要掉電瞬間才寫入嗎？
換個思路，當檢測到數據數值有變化就寫入
就不用理它掉不掉電了

如果這樣的話，用在開關類傳感器類的產品上會不會就不太好？頻繁的擦寫，會不會導致產品使用壽命降低

ID:161164 · 發表于 2021-9-23 16:37

gw422342988 發表于 2021-9-23 16:20
如果這樣的話，用在開關類傳感器類的產品上會不會就不太好？頻繁的擦寫，會不會導致產品使用壽命降低

開關類傳感器類的產品有什么數據需要掉電記錄的？
如果該數據會不斷變化
那么在掉電那段時間也會繼續變化
記不記錄也沒所謂了吧

我的方法當然是用在不用頻繁的擦寫的數據上

ID:624769 · 發表于 2021-9-23 18:44

看到有人挖墳，我就順便說兩句，

如果，使單片機內部的EEPROM 的話，不需要添加任何硬件，就可以通過“掉電中斷”，把數據存入 EEPROM。
由于從發現掉電，到徹底沒電，只有15ms , 左右的時間，所以，外部Eeprom的話比較難實現（時間不夠）。
內部Eeprom的話，只要不需要初始化（格式化）的話，大約能存入200個字節的數據，我想基本應該夠用。

ID:592807 · 發表于 2021-9-23 19:49

wulin 發表于 2021-8-7 06:07
樓主的問題不是純軟件可以解決的，需要配置少量硬件。單片機完成任何工作都需要有電源支持和足夠的時間。一 ...

最好不要，電量不足情況下，IO口電平不穩定，可能會誤操作。一般會用到備份電源。

ID:514901 · 發表于 2021-9-24 10:01

可以一個ADC一直讀取電源電壓值，當電源電壓底到某一閾值就啟動馬上調用eeprom寫入，當然，外圍電路加個電容，讓電壓降低延長個幾十ms，對單片機來說幾十ms夠做很多事情了。可以參考一下STC的掉電保存的方案

ID:382454 · 發表于 2021-9-29 15:08

1要有一個ADC端口掃描VCC供電
2用一個法拉電容做為斷電的延續電源，電容肯定比電池經久啊。從體積和壽命來說都有優勢。
3執行機智是數據發生改變，或斷電事件發生了，馬上寫入EERPOM。現在的EEPROM寫入次幾十萬次以上了，你根本不用考慮壽命的問題。

ID:712493 · 發表于 2021-9-30 08:19

lkc8210 發表于 2021-8-6 17:55
一定要掉電瞬間才寫入嗎？
換個思路，當檢測到數據數值有變化就寫入
就不用理它掉不掉電了

掉電寫入是為了減小寫入次數，提高eeprom的壽命

ID:883242 · 發表于 2021-9-30 12:00

用比較器做個電源電壓檢測電路，把輸出接入單片機外中斷，單片機發現電壓不夠就開始寫eeprom。

ID:883242 · 發表于 2021-9-30 12:01

fj51hei 發表于 2021-9-30 08:19
掉電寫入是為了減小寫入次數，提高eeprom的壽命

可以用鐵電，現在不貴，理論上可以無數次寫入。

ID:57657 · 發表于 2021-9-30 12:24

如果EEPROM容量較大，你可以參考下鋰電池?cái)?shù)碼產品充放電控制電路。

ID:420836 · 發表于 2021-10-1 07:46

使用容量非常大的電容器來儲存電力作為備用。當發生斷電時，電容器放電。可以將時間設計為足以存儲一些關鍵數據。
