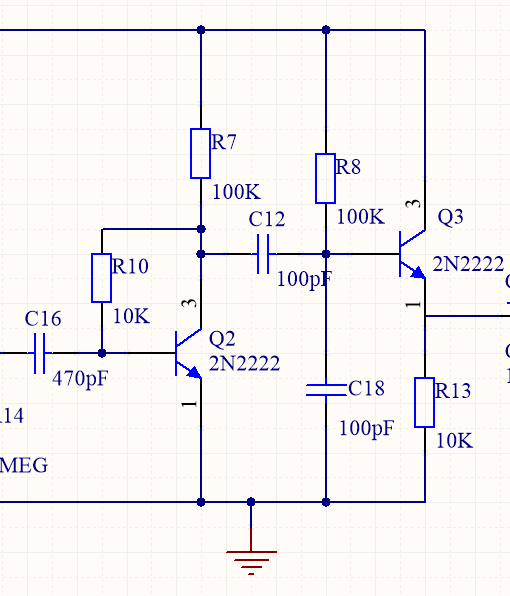

請問能不能解答一下三極管基極電容接地的電路用什么方法分析呢？

ID:929377 · 發表于 2021-8-4 13:21

用微變等效電路的方法感覺不太對，我是小白，希望能詳細描述描述。

ID:491875 · 發表于 2021-8-4 14:55

你把它當成隔離直流的交流耦合電容就可以了

ID:592807 · 發表于 2021-8-4 15:05

單片機復位電路知道吧，電阻和電容串聯其實就是復位電路一樣只有上電瞬間拉低電平，之后就是高電平。

ID:929377 · 發表于 2021-8-4 17:19

黃youhui 發表于 2021-8-4 15:05
單片機復位電路知道吧，電阻和電容串聯其實就是復位電路一樣只有上電瞬間拉低電平，之后就是高電平。

沒有電阻和電容串聯啊，我想問的是C18，您能講解一下嗎

ID:929377 · 發表于 2021-8-4 17:19

老愚童63 發表于 2021-8-4 14:55
你把它當成隔離直流的交流耦合電容就可以了

嗯嗯，對啊，但是分析交流的時候，就相當于短路，其他地方就分析不通了

ID:883242 · 發表于 2021-8-4 18:40

低通濾波器，過濾掉部分高頻信號。

ID:929377 · 發表于 2021-8-4 21:11

Hephaestus 發表于 2021-8-4 18:40
低通濾波器，過濾掉部分高頻信號。

是的，能不能詳細講講如果計算放大倍數等理論分析的時候（交流電），這個電容應該怎么處理呢？

ID:883242 · 發表于 2021-8-4 21:24

lihehe97 發表于 2021-8-4 21:11
是的，能不能詳細講講如果計算放大倍數等理論分析的時候（交流電），這個電容應該怎么處理呢？

直接上LTSpice等軟件仿真其幅頻曲線，不計算。

ID:929377 · 發表于 2021-8-4 21:27

Hephaestus 發表于 2021-8-4 21:24
直接上LTSpice等軟件仿真其幅頻曲線，不計算。

好的，謝謝您！

ID:929377 · 發表于 2021-8-4 21:34

Hephaestus 發表于 2021-8-4 21:24
直接上LTSpice等軟件仿真其幅頻曲線，不計算。

想再請教您一個問題，看他的放大倍數需要什么軟件呢？

ID:401564 · 發表于 2021-8-4 23:59

我到現在都看不明白等效電路,也不想看明白等效電路,沒那必要
既然是電容用于交流電路,那它就是一個電阻
去看一下電容在一定頻率下的阻抗公式Xc=1/(2πfC),Xc就是阻抗,可以看出頻率越高,Xc就越小,阻抗就越小,再把這個阻抗套入電路中就知道它是一個什么電路了
至于放大倍數:Q2(就是第一個放大電路)理論上放大倍數是無限大,但實際電路,它只能是無限接近Q2的HEF
后面的是放大一倍(書是這么說的,但實際上并沒有1倍,小于1,約等于1而已)

ID:883242 · 發表于 2021-8-5 00:08

lihehe97 發表于 2021-8-4 21:34
想再請教您一個問題，看他的放大倍數需要什么軟件呢？

幅頻曲線的幅就是放大倍數。
