單片機氣象參數檢測程序與Proteus仿真圖 SHT10+MPX4115+ADC0832芯片

[復制鏈接]
跳轉到指定樓層
樓主

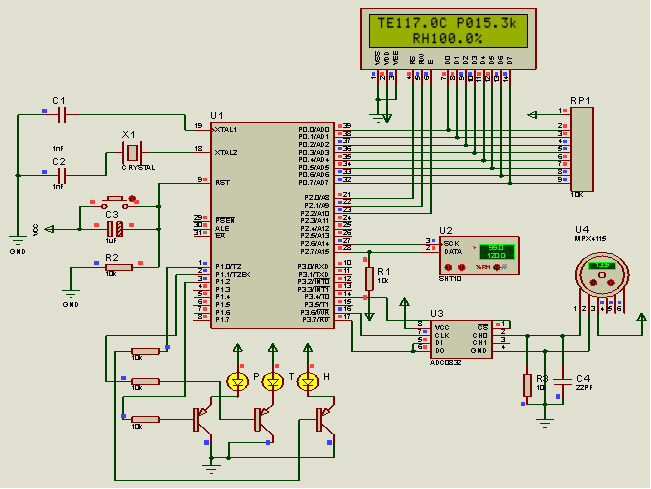

氣象參數仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）


單片機氣象參數檢測源程序如下:
  1. #include <reg52.h>
  2. #include <intrins.h>
  3. #include <math.h>
  4. #include <stdio.h>

  6. #define LCD_DB P0
  7. sbit LCD_RS=P2^0;
  8. sbit LCD_RW=P2^1;
  9. sbit LCD_E=P2^2;
  10. sbit ADCS =P3^4;
  11. sbit ADDI =P3^7;
  12. sbit ADDO =P3^7;
  13. sbit ADCLK =P3^6;
  14. sbit SCK = P2^6;
  15. sbit DATA = P2^7;
  16. sbit h=P1^0;
  17. sbit t=P1^1;
  18. sbit p=P1^2;

  20. #define noACK 0
  21. #define ACK   1
  22. #define STATUS_REG_W 0x06
  23. #define STATUS_REG_R 0x07
  24. #define MEASURE_TEMP 0x03
  25. #define MEASURE_HUMI 0x05
  26. #define RESET        0x1e
  27. #define uchar unsigned char
  28. #define uint unsigned int
  29. uint temp;
  30. uchar getdata;
  31. typedef union
  32. { unsigned int i;
  33.   float f;
  34. } value;

  36. enum {TEMP,HUMI};

  38. void s_transstart(void);
  39. void s_connectionreset(void);
  40. char s_write_byte(unsigned char value);
  41. char s_read_byte(unsigned char ack);
  42. char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned char mode);
  43. void calc_dht90(float *p_humidity ,float *p_temperature);
  44. void LCD_init(void);
  45. void LCD_write_command(uchar command);
  46. void LCD_write_data(uchar dat);
  47. void LCD_disp_char(uchar x,uchar y,uchar dat);
  48. void LCD_disp_str(uchar x,uchar y,uchar *str);
  49. void delay_n10us(uint n);

  51. void LCD_init(void)
  52. {
  53. delay_n10us(10);
  54. LCD_write_command(0x38);
  55. delay_n10us(10);
  56. LCD_write_command(0x0c);
  57. delay_n10us(10);
  58. LCD_write_command(0x06);
  59. delay_n10us(10);
  60. LCD_write_command(0x01);
  61. delay_n10us(1000);
  62. }

  64. void LCD_write_command(uchar dat)
  65. {
  66. delay_n10us(10);
  67. LCD_RS=0;
  68. LCD_RW=0;
  69. LCD_E=1;
  70. LCD_DB=dat;
  71. delay_n10us(10);
  72. LCD_E=0;
  73. delay_n10us(10);
  74. }

  76. void LCD_write_data(uchar dat)
  77. {
  78. delay_n10us(10);
  79. LCD_RS=1;
  80. LCD_RW=0;
  81. LCD_E=1;
  82. LCD_DB=dat;
  83. delay_n10us(10);
  84. LCD_E=0;
  85. delay_n10us(10);
  86. }

  88. void LCD_disp_char(uchar x,uchar y,uchar dat)
  89. {
  90.   uchar address;
  91.   if(y==1)
  92.          address=0x80+x;
  93.   else
  94.          address=0xc0+x;
  95.   LCD_write_command(address);
  96.   LCD_write_data(dat);
  97. }

  99. void LCD_disp_str(uchar x,uchar y,uchar *str)
  100. {
  101.   uchar address;
  102.   if(y==1)
  103.          address=0x80+x;
  104.   else
  105.          address=0xc0+x;
  106.   LCD_write_command(address);
  107.   while(*str!='\0')
  108.   {
  109.     LCD_write_data(*str);
  110.     str++;
  111.   }
  112. }

  114. void delay_n10us(uint n)
  115. {
  116.         uint i;
  117.         for(i=n;i>0;i--)
  118.         {
  119.         _nop_();_nop_();_nop_();_nop_();_nop_();_nop_();
  120.                 }
  121. }

  123. void s_transstart(void)
  124. {
  125.    DATA=1; SCK=0;
  126.    _nop_();
  127.    SCK=1;
  128.    _nop_();
  129.    DATA=0;
  130.    _nop_();
  131.    SCK=0;
  132.    _nop_();_nop_();_nop_();
  133.    SCK=1;
  134.    _nop_();
  135.    DATA=1;
  136.    _nop_();
  137.    SCK=0;
  138. }

  140. void s_connectionreset(void)
  141. {
  142.   unsigned char i;
  143.   DATA=1; SCK=0;
  144.   for(i=0;i<9;i++)
  145.   {
  146.     SCK=1;
  147.     SCK=0;
  148.   }
  149.   s_transstart();
  150. }

  152. char s_write_byte(unsigned char value)
  153. {
  154.   unsigned char i,error=0;
  155.   for (i=0x80;i>0;i/=2)
  156.   {
  157.     if (i & value) DATA=1;
  158.     else DATA=0;
  159.     SCK=1;
  160.     _nop_();_nop_();_nop_();
  161.     SCK=0;
  162.   }
  163.   DATA=1;
  164.   SCK=1;
  165.   error=DATA;
  166.   _nop_();_nop_();_nop_();
  167.   SCK=0;
  168.   DATA=1;
  169.   return error;
  170. }

  172. char s_read_byte(unsigned char ack)
  173. {
  174.   unsigned char i,val=0;
  175.   DATA=1;
  176.   for (i=0x80;i>0;i/=2)
  177.   { SCK=1;
  178.     if (DATA) val=(val | i);
  179.         _nop_();_nop_();_nop_();
  180.     SCK=0;
  181.   }
  182.   if(ack==1)DATA=0;
  183.   else DATA=1;
  184.   _nop_();_nop_();_nop_();
  185.   SCK=1;
  186.   _nop_();_nop_();_nop_();
  187.   SCK=0;
  188.   _nop_();_nop_();_nop_();
  189.   DATA=1;
  190.   return val;
  191. }

  193. char s_measure(unsigned char *p_value, unsigned char *p_checksum, unsigned char mode)
  194. {
  195.   unsigned error=0;
  196.   unsigned int i;

  198.   s_transstart();
  199.   switch(mode){
  200.     case TEMP  : error+=s_write_byte(MEASURE_TEMP); break;
  201.     case HUMI  : error+=s_write_byte(MEASURE_HUMI); break;
  202.     default     : break;
  203.   }
  204.   for (i=0;i<65535;i++) if(DATA==0) break;
  205.   if(DATA) error+=1;
  206.   *(p_value)  =s_read_byte(ACK);
  207.   *(p_value+1)=s_read_byte(ACK);
  208.   *p_checksum =s_read_byte(noACK);
  209.   return error;
  210. }

  212. void calc_dht90(float *p_humidity ,float *p_temperature)

  214. { const float C1=-4.0;
  215.   const float C2=+0.0405;
  216.   const float C3=-0.0000028;
  217.   const float T1=+0.01;
  218.   const float T2=+0.00008;

  220.   float rh=*p_humidity;
  221.   float t=*p_temperature;
  222.   float rh_lin;
  223.   float rh_true;
  224.   float t_C;

  226.   t_C=t*0.01 - 40;
  227.   rh_lin=C3*rh*rh + C2*rh + C1;
  228.   rh_true=(t_C-25)*(T1+T2*rh)+rh_lin-3;
  229.   if(rh_true>100)rh_true=100;
  230.   if(rh_true<0.1)rh_true=0.1;

  232.   *p_temperature=t_C;
  233.   *p_humidity=rh_true;
  234. }

  236. unsigned int Adc0832(unsigned char channel)
  237. {
  238.     uchar i=0;
  239.     uchar j;
  240.     uint dat=0;
  241.                 uchar ndat=0;
  242.     if(channel==0)channel=2;
  243.     if(channel==1)channel=3;
  244.     ADDI=1;
  245.     _nop_();
  246.     _nop_();
  247.     ADCS=0;
  248.     _nop_();
  249.     _nop_();
  250.     ADCLK=1;
  251.     _nop_();
  252.     _nop_();
  253.     ADCLK=0;
  254.     _nop_();
  255.     _nop_();
  256.     ADCLK=1;
  257.     ADDI=channel&0x1;
  258.     _nop_();
  259.     _nop_();
  260.     ADCLK=0;
  261.     _nop_();
  262.     _nop_();
  263.     ADCLK=1;
  264.     ADDI=(channel>>1)&0x1;
  265.     _nop_();
  266.     _nop_();
  267.     ADCLK=0;
  268.     ADDI=1;
  269.     _nop_();
  270.     _nop_();
  271.     dat=0;
  272.     for(i=0;i<8;i++)
  273.     {
  274.         dat|=ADDO;
  275.         ADCLK=1;
  276.         _nop_();
  277.         _nop_();
  278.         ADCLK=0;
  279.         _nop_();
  280.         _nop_();
  281.         dat<<=1;
  282.         if(i==7)dat|=ADDO;
  283.     }
  284.     for(i=0;i<8;i++)
  285.     {
  286.         j=0;
  287.         j=j|ADDO;
  288.         ADCLK=1;
  289.         _nop_();
  290.         _nop_();
  291.         ADCLK=0;
  292.         _nop_();
  293.         _nop_();
  294.         j=j<<7;
  295.         ndat=ndat|j;
  296.         if(i<7)ndat>>=1;
  297.     }
  298.     ADCS=1;
  299.     ADCLK=0;
  300.     ADDO=1;
  301.     dat<<=8;
  302.     dat|=ndat;
  303.     return(dat);
  304. }

  306. void main(void)
  307. {
  308.                                 value humi_val,temp_val;
  309.                                 int vary;
  310.         unsigned char error,checksum;
  311.         unsigned int wendu,shidu;
  312.                                 unsigned int temp;
  313.                                 float  press;
  314.         LCD_init();
  315.         s_connectionreset();
  316.         LCD_disp_str(0,1,"TE");
  317.                                 LCD_disp_str(9,1,"P");
  318.                                 LCD_disp_str(4,2,"RH");
  319.         LCD_disp_str(2,1,"TTT.TC");
  320.         LCD_disp_str(6,2,"RRR.R%");
  321.               LCD_disp_str(10,1,"PPP.Pk");
  322.         delay_n10us(2000);
  323.         while(1)
  324.         {
  325.                                                         p=1;
  326.                                                         getdata=Adc0832(0);
  327. ……………………

  329. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼

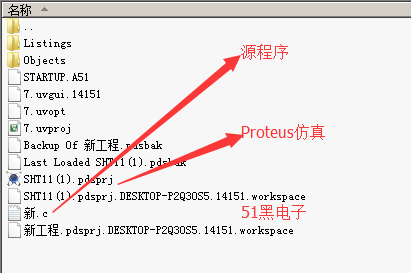

所有資料51hei提供下載:
氣象參數.rar (111.09 KB, 下載次數: 74)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

沙發
ID:1036115 發表于 2022-6-21 17:34 | 只看該作者
老哥，有點看不懂那個仿真。能否指點指點
回復

使用道具 舉報

板凳
ID:1070823 發表于 2023-4-12 15:08 | 只看該作者
樓主keil用的哪個版本，為啥我一打開就卡住了
回復
