原來做的一個項目，也算是費了很大的功夫了，用了一個星期左右，用某一個寶上常見的hx711和稱重傳感器做的一個簡易的電子秤。
量程200g（可以改，最大不超過1kg），精度等級0.2級，很精確。
利用矩陣鍵盤可以進行去皮，價格計算，總價相加等操作，超量程聲光報警。
oled12864顯示，畫面很精細，顯示刷新部分特別調教了，51單片機的頻率能處理，沒有頻閃。
希望能有所幫助。
下載附件

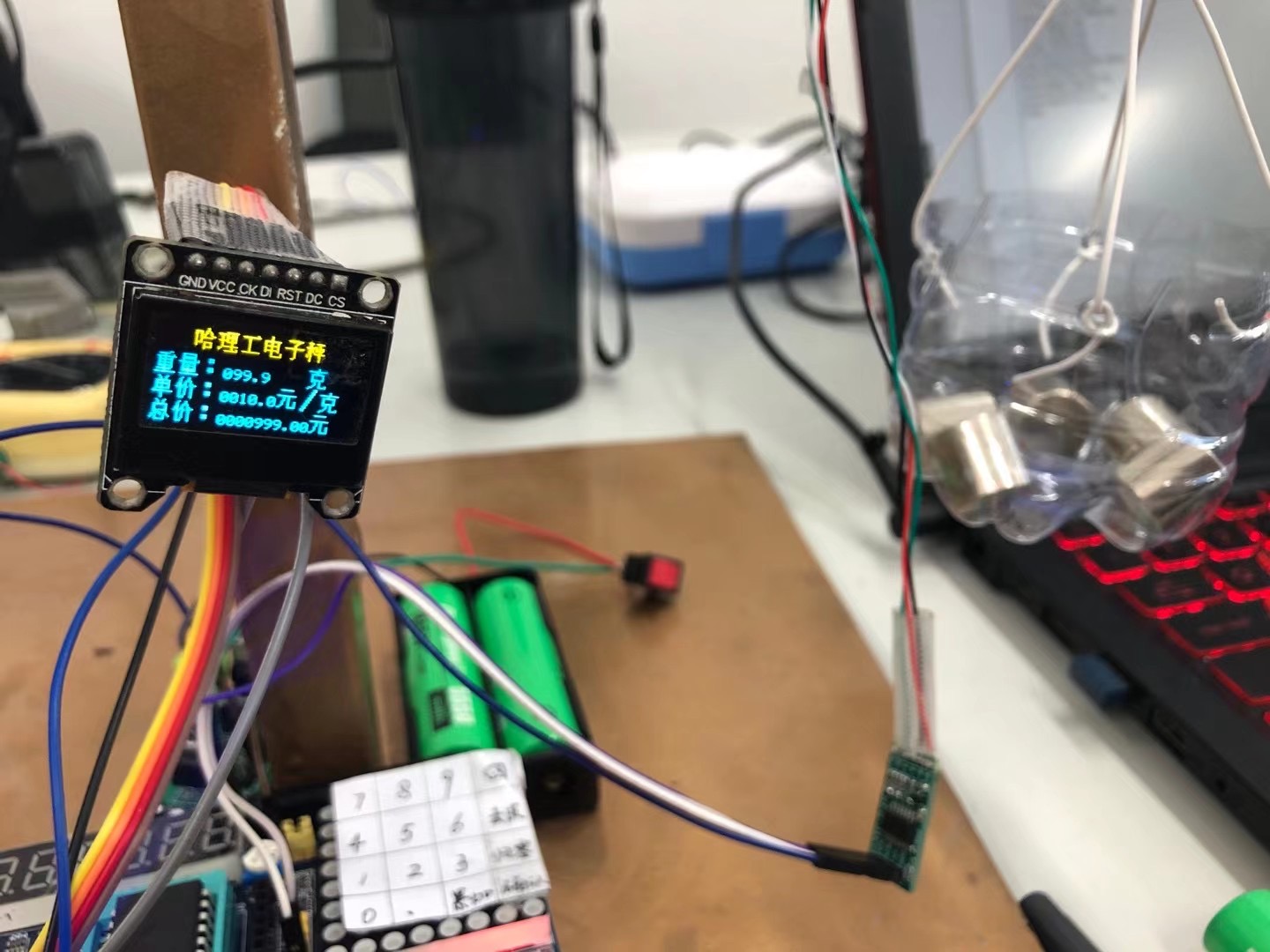

顯示內容
2021-5-29 22:49 上傳
下載附件

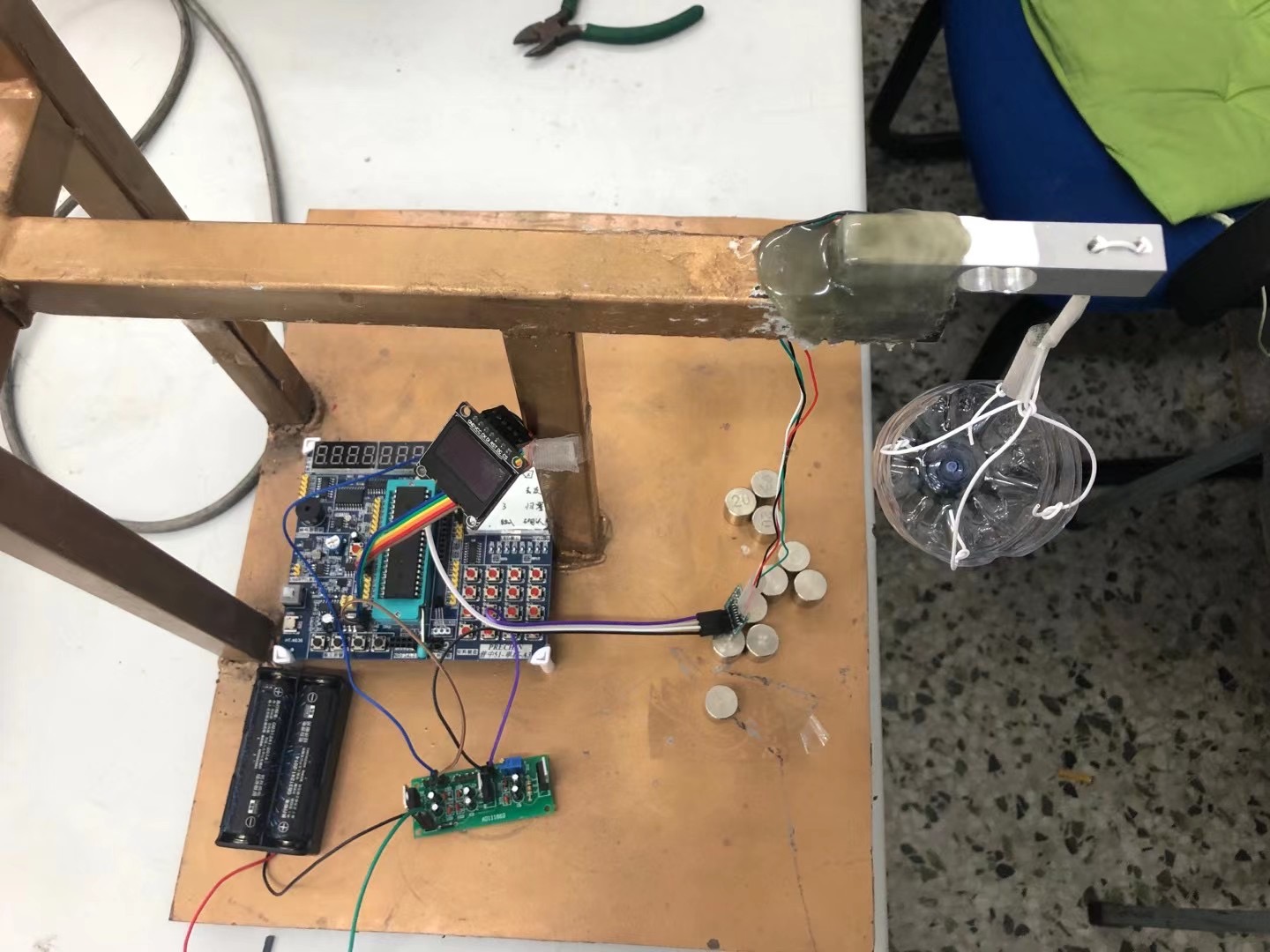

全部外貌
2021-5-29 22:49 上傳
下載附件

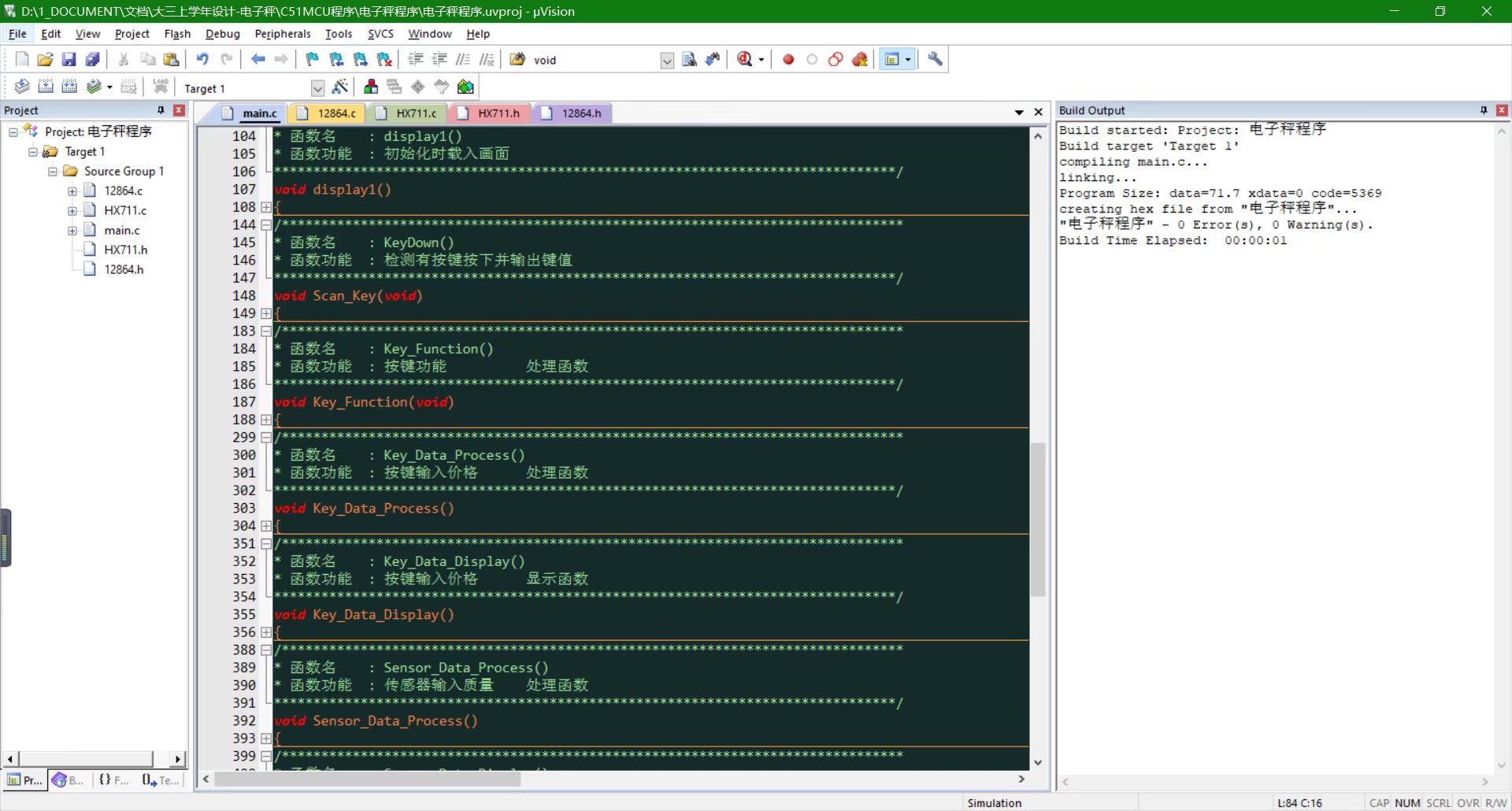

部分main程序
2021-5-29 22:49 上傳
/*********************主函數************************************/
void main(void)
{
unsigned char i=0;
// Int0Init();
Data_Init();
LCD_Init(); //初始化
display1(); //載入顯示
delay(2000); //延時,等待傳感器穩定
Get_Maopi(); //稱毛皮重量
while(1)
{
i=4;
while(i--)
{
Get_Weight(); //稱重
Scan_Key(); //按鍵掃描
if(Key_Change==1)
{
Key_Function();
Key_Data_Display();
}
}
Sensor_Data_Display(); //顯示當前重量
}
}
作者 水查
學校 哈爾濱理工大學
本程序完全免費
使用本程序時請保留改注釋
電子秤.zip
(202.48 KB, 下載次數: 189)
2021-5-29 22:56 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
|
