FPM 0.0.8.0制作Allegro封裝教程

FPM (Foot Print Maker)軟件是一個免費的Allegro封裝設計軟件，但可能是軟件作者開了個小玩笑或是軟件的小BUG，FPM 0.0.8.0版軟件從2010年4月1日之后只能在每個月的1號才能啟動使用，如果其他日期要使用該軟件可以更改日期啟動，例如把計算機系統日期修改為2010 年 4 月 1 日以前的任何時間都可以，建議只修改年份，不改動月份和日期（只是為了以后把時間改回來方便一些）。時間更改好后，軟件就可以運行了；或利用 可以編輯HEX格式的編輯器軟件，例如UltraEdit軟件打開安裝目錄可執行文件fpm.exe，查找"33 C0 E9 F2"（注意中間有空格）（注意：是C零），替換為"8B C0 E9 00"（即33修改為8B，F2修改為00（零零）），保存，即可順利啟動該軟件。

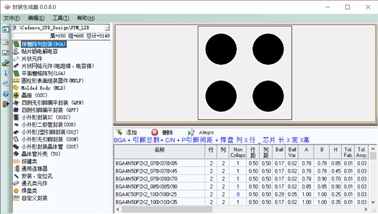

FPM軟件使用非常容易上手，軟件啟動界面如圖1-1所示，默認是中文菜單，也可以通過菜單“工具/語言選擇”來選擇英文菜單界面，也可以在工具菜單設置軟件的屬性，一般采用默認設置，不需要更改。

圖1-1  雙面板電路

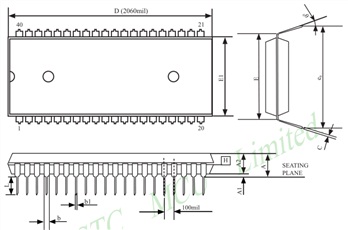

下邊以一個國產宏昌科技出品的STC89C51RC單片機PDIP-40通孔封裝為例介紹使用FPM軟件制作通孔類封裝操作過程，芯片封裝尺寸如圖1-2所示，但注意顯示尺寸是inch（英寸），換算關系1mil=0.0254毫米，1 inch=25.4毫米，而軟件默認的尺寸是mm（毫米）。

圖1-2  雙面板電路

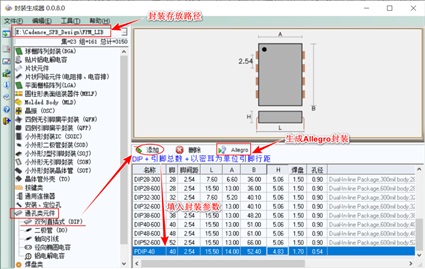

步驟一：安裝及破解FPM軟件，啟動FPM，在左側對話框里選擇“通孔類元件/雙列直插式”，點擊“添加”按鈕，填入封裝名稱“PDIP-40”，然后填入封裝尺寸參數，如圖1-3所示，最后點擊“Allegro”按鈕，如果Allegro軟件已經配置好，將自動生成對應封裝。

圖1-3  雙面板電路

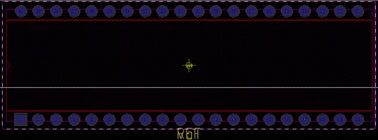

成功生成的PDIP-40封裝如圖1-4所示。

圖1-4  雙面板電路

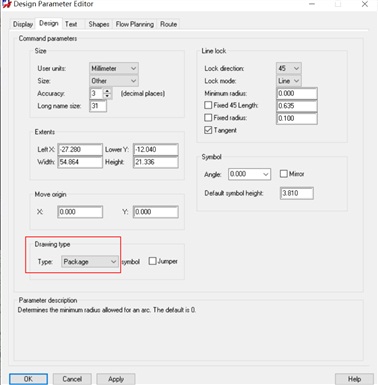

但是這樣制作的封裝，在Allegro軟件里面若做了改動或編輯，在保存封裝時會彈出“WARNING(SPMHA1-297): Create symbol illegal element. WARNING(SPMHA1-297): Create symbol illegal element. ERROR(SPMHA1-291): Create symbol has been aborted.”共三條警告或錯誤信息，為解決該問題，可以執行菜單“Setup/Design Parameters…”，在彈出對話框的Design選項卡的Drawing type欄type功能項選擇Package，如圖1-5所示，再保存封裝則可以正常保存，另外也可按丹心靜居的文檔去設置。

圖1-5  雙面板電路

以上是使用FPM軟件制作Allegro封裝的操作過程。使用FPM軟件制作封裝與使用Allegro軟件純手工制作封裝相比，減少了封裝制作的時間，縮短了產品的研發周期。
