51單片機超聲波測距_液位檢測_溫度檢測原理圖PCB仿真代碼

  [復制鏈接]
ID:541089 發表于 2021-4-28 14:31 | 顯示全部樓層 |閱讀模式
主控為stc89c52,聽過ds18b20進行溫度采集，超聲波測距，距離不可以超過1m，通過按鍵可以設置距離上下限閾值

制作出來的實物圖如下：
IMG_20210427_172352.jpg IMG_20210427_172434.jpg

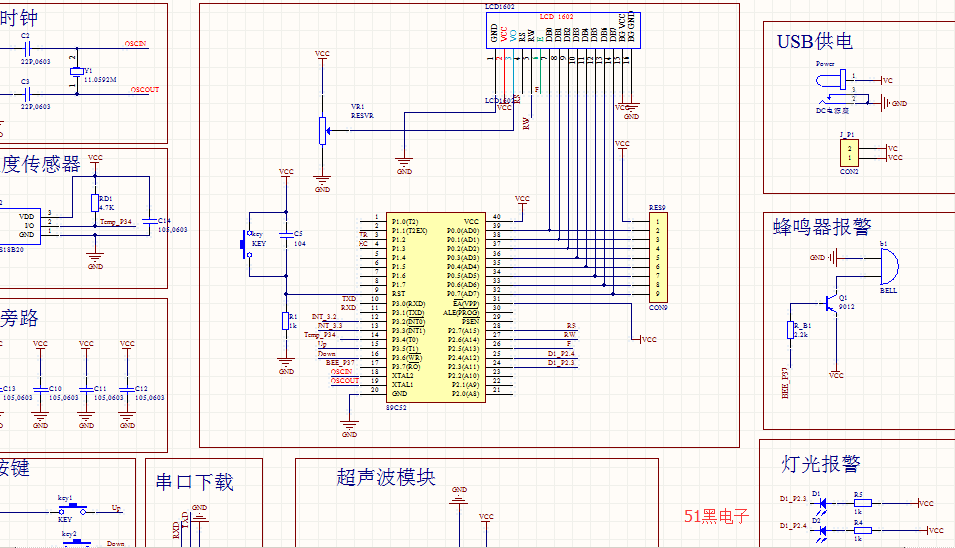

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
51hei.png 51hei.png

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
51hei.png 51hei.png

單片機源程序如下:
  1. //宏定義
  2. #define uchar unsigned char
  3. #define uint unsigned int
  4. #define ULint unsigned long int
  5. //溫度零上與零下的標志位
  6. char flag=0;
  7. //超聲波
  8. char flags=0;
  9. //超聲波距離
  10. char flag1s=0;
  11. //計算定時間
  12. uint time=0;
  13. //計算距離
  14. ULint L_=0;
  15. //溫度
  16. uint t_=0;
  17. //顯示模式  0正常  1最大值調整  2最小值調整
  18. uchar mode=0;

  20. uint Max=490;
  21. uint Min=30;
  22. //按鍵標志
  23. uchar k=0;
  24. //數值有誤
  25. uchar FW=0;
  26. //頭函數
  27. #include <reg52.h>
  28. #include <intrins.h>
  29. #include "BJ_Key.h"                    //報警按鍵
  30. #include "display.h"                         //顯示頭函數
  31. #include "ultrasonic_wave.h"//超聲波頭函數
  32. #include "DS18B20.h"                    //溫度傳感器頭函數


  35. //函數聲明
  36. void delayms(uint ms);
  37. //主函數
  38. void main()
  39. {
  40.         Init_ultrasonic_wave();
  41.         //屏幕初始化
  42.         Init1602();
  43.         //溫度初始化
  44.         tmpchange();
  45.         t_=tmp();
  46.         tmpchange();
  47.         t_=tmp();
  48.         tmpchange();
  49.         t_=tmp();

  51.         //循環顯示
  52.         while(1)
  53.         {
  54.                 Key();
  55.                 //正常顯示
  56.                 if(mode==0)
  57.                 {
  58.                         StartModule();//啟動超聲波
  59.                         while(!RX);          //當RX為零時等待
  60.                         TR0=1;                  //開啟計數
  61.                         while(RX);          //當RX為1計數并等待
  62.                         TR0=0;                  //關閉計數
  63.
  64.                         delayms(20);  //20MS
  65.                         tmpchange();  //溫度轉換
  66.                         t_=tmp();     //度溫度
  67.                         Conut(t_/10); //計算距離
  68.                         if(L_>Max||L_<Min)
  69.                         {
  70.                                 Feng_Start();
  71.                         }
  72.                         else
  73.                         {
  74.                                 if(FW!=1)
  75.                                 Feng_Stop();
  76.                         }
  77.                         Display_1602(t_/10,L_);
  78.                 }
  79.                 //調整顯示
  80.                 else if(mode!=0)
  81.                 {
  82.                         //最大最小值
  83.                         Init_MaxMin();
  84.                         while(mode!=0)
  85.                         {
  86.
  87.                                 Key();
  88.                                 if(k==1&&mode==1)
  89.                                 {
  90.                                         Init_MaxMin();
  91.                                    write_com(0x8d);//設置位置
  92.                                 }
  93.                                 else if(k==1&&mode==2)
  94.                                 {
  95.                                         Init_MaxMin();
  96.                                    write_com(0x8d+0x40);//設置位置
  97.                                 }
  98.                                 k=0;
  99.                         }
  100.                         //界面初始化
  101.                         Init1602();
  102.                 }
  103.         }
  104. }

  106. void delayms(uint ms)
  107. {
  108.         uchar i=100,j;
  109.         for(;ms;ms--)
  110.         {
  111.                 while(--i)
  112.                 {
  113.                         j=10;
  114.                         while(--j);
  115.                 }
  116.         }
  117. }


  120. //T0中斷用來計數器溢出,超過測距范圍
  121. void CJ_T0() interrupt 1
  122. {
  123.     flags=1;                                                         //中斷溢出標志
  124. }
復制代碼

所有資料51hei提供下載:
仿真程序.7z (3.93 MB, 下載次數: 303)

評分

參與人數 1黑幣 +80 收起 理由
admin + 80 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:74293 發表于 2021-5-25 19:05 | 顯示全部樓層
樓主，這個起始距離怎么是200多CM？？
回復

使用道具 舉報

ID:315554 發表于 2021-6-1 17:29 | 顯示全部樓層
謝謝分享，距離警報不錯，不是液位也可吧，看到樓主要工作臺上測試了，
回復

使用道具 舉報

ID:541089 發表于 2021-6-16 09:55 | 顯示全部樓層
john0317 發表于 2021-5-25 19:05
樓主，這個起始距離怎么是200多CM？？

不是哦，是不是你模塊不對
回復

使用道具 舉報

ID:541089 發表于 2021-6-16 09:56 | 顯示全部樓層
ak333 發表于 2021-6-1 17:29
謝謝分享，距離警報不錯，不是液位也可吧，看到樓主要工作臺上測試了，

嗯嗯，對的
回復

使用道具 舉報

ID:495287 發表于 2021-6-16 16:26 | 顯示全部樓層
謝謝樓主分享
回復

使用道具 舉報

ID:1009236 發表于 2022-3-11 16:59 | 顯示全部樓層
error C202: 'RX': undefined identifier  什么意思
回復

使用道具 舉報

ID:262 發表于 2022-3-12 01:26 | 顯示全部樓層
QQ1160775071 發表于 2022-3-11 16:59
error C202: 'RX': undefined identifier  什么意思

因為你缺少頭文件  你補充后 用Keil5編譯 我這里提示0錯誤
回復

使用道具 舉報

ID:541089 發表于 2022-3-30 10:26 | 顯示全部樓層
QQ1160775071 發表于 2022-3-11 16:59
error C202: 'RX': undefined identifier  什么意思

沒有定義RX
回復

使用道具 舉報

ID:1117272 發表于 2024-4-19 19:33 | 顯示全部樓層
用它控制物料高低也可以吧
回復

使用道具 舉報

ID:1117272 發表于 2024-5-14 21:41 | 顯示全部樓層
做好了別的都正常，就是兩個發光二極管不亮，麻煩樓主指點
回復
