對于細引腳的貼片元件，PCB布線線寬應該多少？

ID:570093 · 發表于 2021-4-24 14:42

以前做的都是直插的PCB，我一般會設置電源線和地線走線的線寬為50mil，其他線寬為30mil�，F在要做一個PCB，既有貼片又有直插的元器件，對于很小的貼片芯片，一般線寬怎么取呢？比如我又一個10腳的芯片，引腳焊盤長度為0.15mm(5.9mil)，那這個芯片引腳上的線寬都要改成0.15mm嗎？

ID:824490 · 發表于 2021-4-24 17:15

一般來說，原器件的手冊上都有推薦的PCB封裝信息

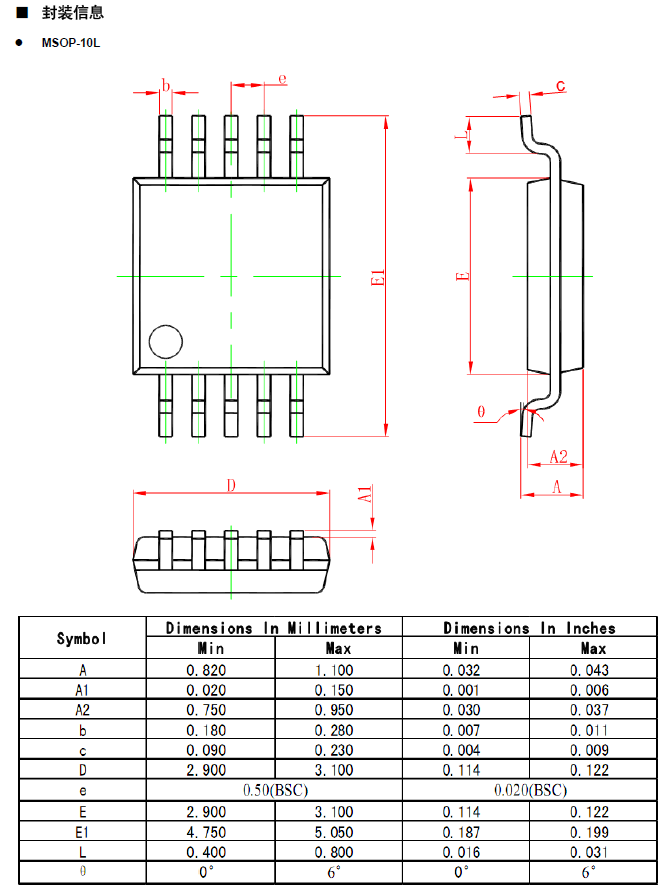

如同這個器件，PIN寬最大是0.28mm,PCB焊盤寬可取值0.3mm

ID:824490 · 發表于 2021-4-24 17:16

補上一貼：

ID:143767 · 發表于 2021-4-24 20:31

接近管腳的要跟管腳差不多，遠處的就可以加粗

ID:883167 · 發表于 2021-4-25 13:23

我一般用最細的0.3mm

ID:570093 · 發表于 2021-4-25 15:23

名字不是重點發表于 2021-4-24 17:15
一般來說，原器件的手冊上都有推薦的PCB封裝信息

如同這個器件，PIN寬最大是0.28mm,PCB焊盤寬可取值0.3m ...

嗯嗯，我懂了，采取跟引腳寬度差不多就行了，線寬太大會有錯。

ID:570093 · 發表于 2021-4-25 15:24

dj3365191 發表于 2021-4-24 20:31
接近管腳的要跟管腳差不多，遠處的就可以加粗

我懂了，先以引腳寬度引出來接到其他元件，比如濾波電容，后面就可以加大線寬了
