單片機可調周期參數波形發生器源程序（dac0832、矩陣鍵盤、lcd12864、Proteus仿真）

[復制鏈接]
ID:451453 發表于 2021-4-21 20:20 | 顯示全部樓層 |閱讀模式
單片機設計—波形發生器，波形可選擇、幅值周期可編輯、含有lcd0832顯示屏、led數碼管、矩陣鍵盤輸入。通過lcd12864顯示屏顯示當前狀態，根據提示通過矩陣鍵盤輸入波形類型、波形幅值周期等參數，通過led顯示屏顯示實時電壓，通過dac0832輸出波形。

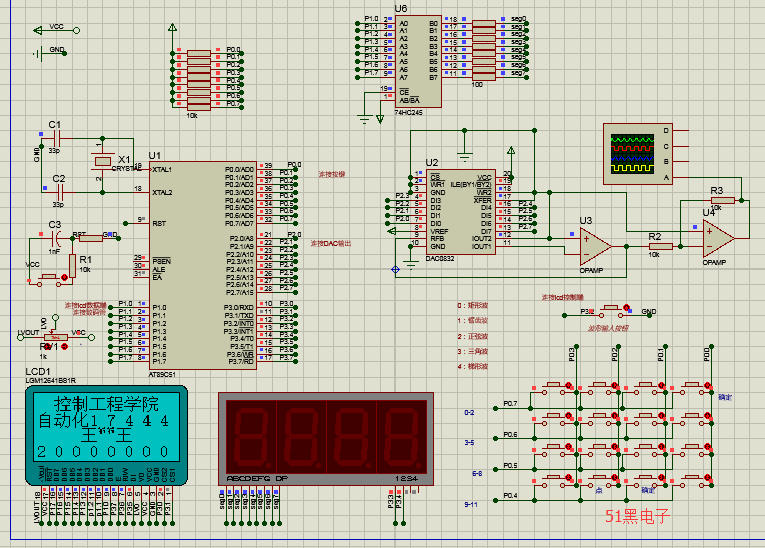

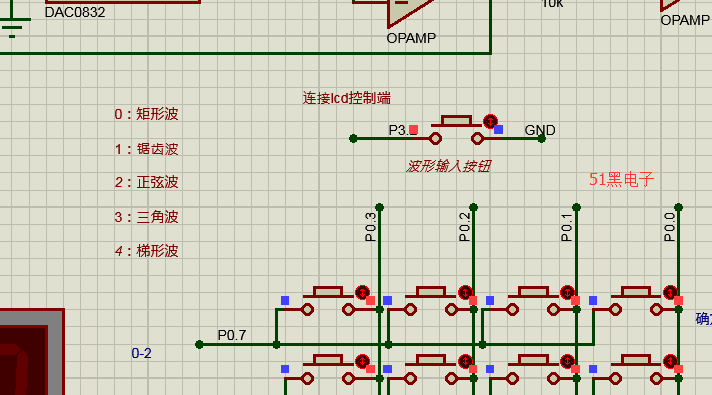

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
51hei.png 51hei.png 51hei.png 51hei.png 51hei.png

1.    輸出矩形波、梯形波、三角波、鋸齒波、正弦波五種波形；
2.    每種波形的周期可更改；
3.    每種波形的幅值可更改；
4.    采用lcd12864中文顯示屏顯示波形輸入輸出信息；
5.    采用數碼管顯示實時電壓。

單片機源程序如下:
  1. /**************************************************************************************
  2. * 設計一個能產生正弦、方波、三角波、梯形波等波形的波形發生器，周期頻率可調。
  3. * 其他附加功能：
  4. *
  5. 總得看一下有沒有重復定義的io口

  7. ***************************************************************************************/

  9. #include "reg52.h"    //此文件中定義了單片機的一些特殊功能寄存器
  10. #include "DAC0832.h"
  11. #include "lcd12864.h"
  12. #include "key.h"


  15. sbit test_led=P3^0;
  16. sbit test_led1=P3^1;

  18. sbit seg_k1=P3^3;
  19. sbit seg_k2=P3^4;

  21. int boxing=0;
  22. int zhouqi=0;
  23. float fuzhi=0;


  26. char code Hz_0[]=
  27. {0x00,0xE0,0x10,0x08,0x08,0x10,0xE0,0x00,
  28. 0x00,0x0F,0x10,0x20,0x20,0x10,0x0F,0x00,};
  29. char code Hz_1[]=
  30. {0x00,0x00,0x10,0x10,0xF8,0x00,0x00,0x00,
  31. 0x00,0x00,0x20,0x20,0x3F,0x20,0x20,0x00,};
  32. char code Hz_2[]=
  33. {0x00,0x70,0x08,0x08,0x08,0x08,0xF0,0x00,
  34. 0x00,0x30,0x28,0x24,0x22,0x21,0x30,0x00,
  35. };
  36. char code Hz_3[]=
  37. {0x00,0x30,0x08,0x08,0x08,0x88,0x70,0x00,
  38. 0x00,0x18,0x20,0x21,0x21,0x22,0x1C,0x00,
  39. };
  40. char code Hz_4[]=
  41. {0x00,0x00,0x80,0x40,0x30,0xF8,0x00,0x00,
  42. 0x00,0x06,0x05,0x24,0x24,0x3F,0x24,0x24,
  43. };
  44. char code Hz_5[]=
  45. {0x00,0xF8,0x88,0x88,0x88,0x08,0x08,0x00,
  46. 0x00,0x19,0x20,0x20,0x20,0x11,0x0E,0x00,
  47. };
  48. char code Hz_6[]=
  49. {0x00,0xE0,0x10,0x88,0x88,0x90,0x00,0x00,
  50. 0x00,0x0F,0x11,0x20,0x20,0x20,0x1F,0x00,
  51. };
  52. char code Hz_7[]=
  53. {0x00,0x18,0x08,0x08,0x88,0x68,0x18,0x00,
  54. 0x00,0x00,0x00,0x3E,0x01,0x00,0x00,0x00,
  55. };
  56. char code Hz_8[]=
  57. {0x00,0x70,0x88,0x08,0x08,0x88,0x70,0x00,
  58. 0x00,0x1C,0x22,0x21,0x21,0x22,0x1C,0x00,
  59. };
  60. char code Hz_9[]=
  61. {0x00,0xF0,0x08,0x08,0x08,0x10,0xE0,0x00,
  62. 0x00,0x01,0x12,0x22,0x22,0x11,0x0F,0x00,
  63. };
  64. char code Hz_dian[]=
  65. {0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,
  66. 0x00,0x30,0x30,0x00,0x00,0x00,0x00,0x00,
  67. };

  69. extern u8 KeyValue;

  71. int flag=1;//推出while
  72. unsigned int key_time;//判斷輸入了幾個數

  74. unsigned int time_count=0;//幅值換算
  75. unsigned int time_loop=0;  //周期換算
  76. unsigned int time_count_h=0;  //周期換算H
  77. unsigned int time_count_l=0;  //周期換算L

  79. void main_delay(int x)
  80. {while(x--);}

  82. void Int0Init()
  83. {
  84. //設置 INT0
  85. IT0=1;//跳變沿出發方式（下降沿）
  86. EX0=1;//打開 INT0 的中斷允許。
  87. EA=1;//打開總中斷
  88. }

  90. /*******************************************************************************
  91. * 函 數 名       : main
  92. * 函數功能                 : 主函數
  93. * 輸    入       : 無
  94. * 輸    出             : 無
  95. *******************************************************************************/
  96. void main()
  97. {
  98.         Int0Init();
  99.         output_xinxi();//顯示姓名信息
  100.
  101.         while(flag);
  102.         test_led=1;
  103.         test_led1=1;
  104.         while(1)
  105.         {
  106.                 flag=1;
  107.                 switch (boxing)
  108.                         {case (0): //矩形波
  109.                                                                 time_loop=zhouqi*100/65;
  110.                                                                 time_count_l=(int)(fuzhi*10)%10;
  111.                                                                 time_count_h=fuzhi;
  112.                                                                 time_count=(51*time_count_h+5*time_count_l);
  113.                                                                 while (flag)
  114.                                                                          {P2=Rectangular_wave(time_loop,time_count_h,time_count_l,time_count);}
  115.                                                                  break;//
  116.                          case (1):time_count=fuzhi*52;    //幅值換算結果   //鋸齒波
  117.                                                                          time_loop=(zhouqi*1000/time_count-195)/20;
  118.                                                                          while(flag)
  119.                                                                          {P2=Sawtooth_wave(time_loop,time_count);}
  120.                                                                          break;
  121.
  122.                          case (2):time_count=zhouqi*10/30;
  123.                                                                          test_led=0;
  124.                                                                          while(flag)
  125.                                                                          {P2=Sine_wave(time_count,fuzhi);}
  126.                                                                                 break;
  127.                         case (3):time_count=fuzhi*52;    //幅值換算結果   //三角波
  128.                                                                          time_loop=(zhouqi*1000/time_count-195)/20;
  129.                                                                          while(flag)
  130.                                                                          {P2=Triangle_wave(time_loop,time_count);}
  131.                                                                          break;
  132.                         case (4):time_count=fuzhi*104;    //幅值換算結果   //梯形波
  133.                                                                          time_loop=(zhouqi*1000/time_count-195)/20;
  134.                                                                          while(flag)
  135.                                                                          {P2=Trapezoidal_wave(time_loop,time_count);}
  136.                                                                          break;
  137.                   }
  138.                 }
  139. }

  141. void Int0() interrupt 0 //外部中斷 0 的中斷函數
  142. {
  143.         main_delay(1000); //延時消抖
  144.         Clr_Scr();
  145.         seg_k1=1;
  146.         seg_k2=1;
  147.         boxing=0;
  148.         zhouqi=0;
  149.         fuzhi=0;
  150.         main_delay(1000);
  151.         KeyValue=0;
  152.
  153.         output_shuru();
  154.         main_delay(100000);
  155.
  156.         //檢測波形
  157.         while((KeyValue!=11))
  158.                                 {KeyDown();}
  159.         output_boxing();
  160.         main_delay(100000);
  161.         KeyValue=0;
  162.         key_time=0;
  163.         while((KeyValue!=11))
  164.           {
  165.                         KeyValue=15;
  166.                                 while(KeyValue==15)
  167.                                         {KeyDown();}
  168.                                         main_delay(100000);
  169.                                 LCDMcs=1; //右屏開顯示
  170.                                 LCDScs=0;
  171.                         switch(KeyValue)
  172.                                 {
  173.                                  case(0):hz_LCDDisp8(2,key_time+0,Hz_0);key_time=key_time+8;break;
  174.                                  case(1):hz_LCDDisp8(2,key_time+0,Hz_1);key_time=key_time+8;break;
  175.                                  case(2):hz_LCDDisp8(2,key_time+0,Hz_2);key_time=key_time+8;break;
  176.                                  case(3):hz_LCDDisp8(2,key_time+0,Hz_3);key_time=key_time+8;break;
  177.                                  case(4):hz_LCDDisp8(2,key_time+0,Hz_4);key_time=key_time+8;break;
  178.                                  case(5):hz_LCDDisp8(2,key_time+0,Hz_5);key_time=key_time+8;break;
  179.                                  case(6):hz_LCDDisp8(2,key_time+0,Hz_6);key_time=key_time+8;break;
  180.                                  case(7):hz_LCDDisp8(2,key_time+0,Hz_7);key_time=key_time+8;break;
  181.                                  case(8):hz_LCDDisp8(2,key_time+0,Hz_8);key_time=key_time+8;break;
  182.                                  case(9):hz_LCDDisp8(2,key_time+0,Hz_9);key_time=key_time+8;break;
  183.                            case(10):hz_LCDDisp8(2,key_time+0,Hz_dian);key_time=key_time+8;break;

  185.                                  default:break;
  186.                     }
  187.                                 if (KeyValue!=11)
  188.                                 boxing=KeyValue;
  189.                         }

  191. //檢測周期
  192. while((KeyValue!=11))
  193.                                 {KeyDown();}
  194.         output_zhouqi();
  195.                         KeyValue=0;
  196.         key_time=0;
  197.         while((KeyValue!=11))
  198.           {
  199.                         KeyValue=15;
  200.                                 while(KeyValue==15)
  201.                                         {KeyDown();}
  202.                                         main_delay(100000);
  203.                                 LCDMcs=1; //右屏開顯示
  204.                                 LCDScs=0;
  205.                         switch(KeyValue)
  206.                                 {
  207.                                  case(0):hz_LCDDisp8(4,key_time+0,Hz_0);key_time=key_time+8;break;
  208.                                  case(1):hz_LCDDisp8(4,key_time+0,Hz_1);key_time=key_time+8;break;
  209.                                  case(2):hz_LCDDisp8(4,key_time+0,Hz_2);key_time=key_time+8;break;
  210.                                  case(3):hz_LCDDisp8(4,key_time+0,Hz_3);key_time=key_time+8;break;
  211.                                  case(4):hz_LCDDisp8(4,key_time+0,Hz_4);key_time=key_time+8;break;
  212.                                  case(5):hz_LCDDisp8(4,key_time+0,Hz_5);key_time=key_time+8;break;
  213.                                  case(6):hz_LCDDisp8(4,key_time+0,Hz_6);key_time=key_time+8;break;
  214.                                  case(7):hz_LCDDisp8(4,key_time+0,Hz_7);key_time=key_time+8;break;
  215.                                  case(8):hz_LCDDisp8(4,key_time+0,Hz_8);key_time=key_time+8;break;
  216.                                  case(9):hz_LCDDisp8(4,key_time+0,Hz_9);key_time=key_time+8;break;
  217.                            case(10):hz_LCDDisp8(4,key_time+0,Hz_dian);key_time=key_time+8;break;
  218.                                  default:break;
  219.                     }
  220.                                 if (KeyValue!=11)
  221.                                 zhouqi=KeyValue+zhouqi*10;
  222.                         }
  223.
  224.         //檢測幅值
  225. while((KeyValue!=11))
  226.                                 {KeyDown();}
  227.         output_fuzhi();
  228.                         KeyValue=0;
  229.         key_time=0;
  230.         while((KeyValue!=11))
  231.           {
  232.                         KeyValue=15;
  233.                                 while(KeyValue==15)
  234.                                         {KeyDown();}
  235. ……………………

  237. …………限于本文篇幅 余下代碼請從51黑下載附件…………
