關于單片機蜂鳴器驅動電路問題

ID:851164 · 發表于 2021-4-17 23:02

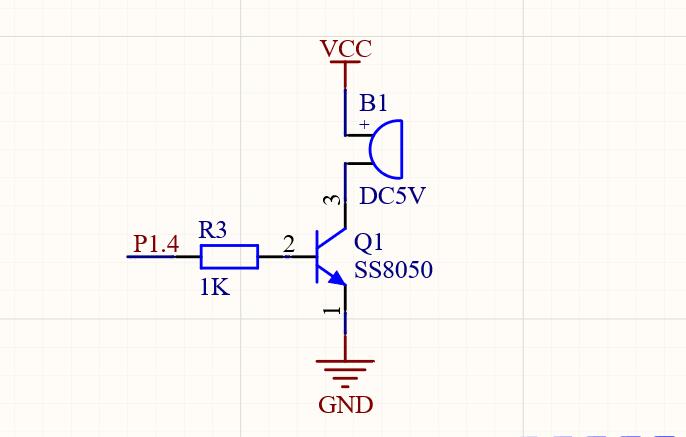

我這個電路，蜂鳴器工作的時候聲音很小很小。程序是專門寫的測試程序，STC89C52RC單片機P1.4引腳驅動。void main（）
{
BEEP=1;
}

我感覺是基極的電阻問題，又或者是三極管選型的問題？我換成手頭里的220歐還是聲音小，換成10K的有時響，有時還是很小。后來我給P1.4接了上拉電阻，就解決問題了。現在問題是，我已經打了PCB了，能不能不接上拉電阻，僅選擇合適的阻值解決問題。

ID:213173 · 發表于 2021-4-18 06:58

核心問題是STC89C52RC單片機的IO口高電平輸出能力不足以驅動三極管。調整基極電阻大小解決不了問題。就你的現狀而言，最簡單的方法是把Q1換成NMOS管。

ID:584814 · 發表于 2021-4-18 07:42

聽說過飛線么？可以百度的

ID:57657 · 發表于 2021-4-18 08:06

IO口設定成強推挽試試

ID:390416 · 發表于 2021-4-18 08:49

如果說你已經批量生產了，建議你直接使用STC12系列的單片機速度比89快6倍可以內部上拉推挽拉高

ID:499770 · 發表于 2021-4-18 08:52

單片機IO口驅動這個應該沒什么問題。估計是端口初始化成開漏輸出了

ID:143767 · 發表于 2021-4-18 11:04

51系列單片機I/O口最好驅動PNP管子比較好

ID:546770 · 發表于 2021-4-18 14:27

你把電阻值從1K改成10K試試呢？？

ID:546770 · 發表于 2021-4-18 14:33

小黑屋525 發表于 2021-4-18 14:27
你把電阻值從1K改成10K試試呢？？

剛剛說錯了，，是25K

ID:851164 · 發表于 2021-4-18 16:45

小黑屋525 發表于 2021-4-18 14:33
剛剛說錯了，，是25K

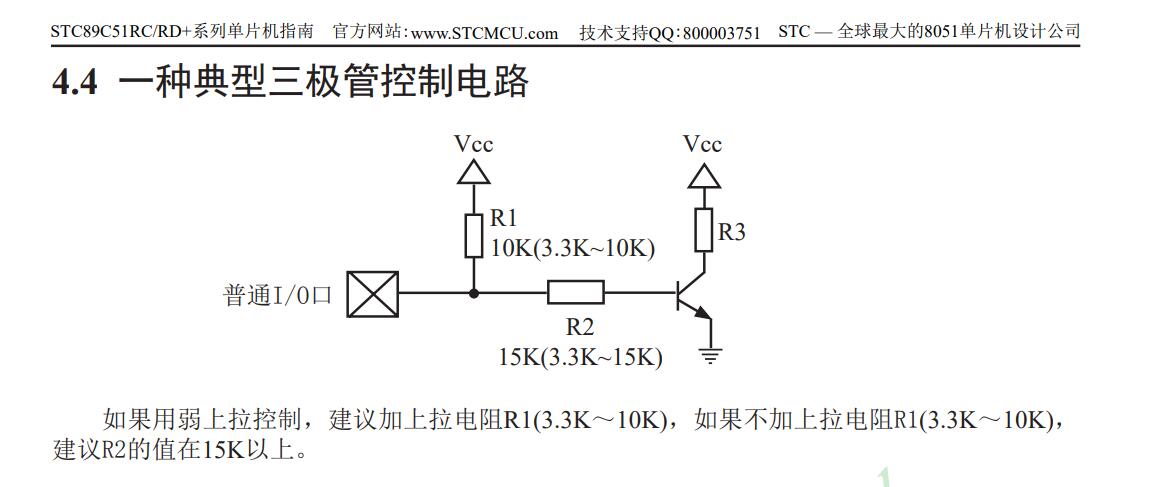

謝謝，我在手冊也看到了。
