51單片機+Proteus交通信號燈模擬雙機通信程序

ID:898900 · 發表于 2021-3-31 11:13

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

設計的基本功能如下：

a) 4*4矩陣鍵盤電路，用于輸入與控制工作電路。

b) 液晶顯示模塊電路，顯示當前工作狀態。

c) 交通燈模塊電路，用于模擬當前路口紅綠燈工作狀態。

d) 繼電器模塊電路，闖紅燈抓拍功能（燈泡模擬）實現。

系統工作流程如下：

a) 電路啟動后，按照預先設定的紅燈值設定進行運行，東西方向?yàn)榫G燈，南北方向?yàn)榧t燈，且南北方向的闖紅燈抓拍電路工作。

b) 在矩陣鍵盤輸入設定的倒計時值，按下確定鍵，液晶顯示模塊相應改變，并通過串口通信，發送到工作單片機上。

c) 工作單片機收到控制單片機發送的數值后，黃燈閃爍3次，按照設定的倒計時時間運行。

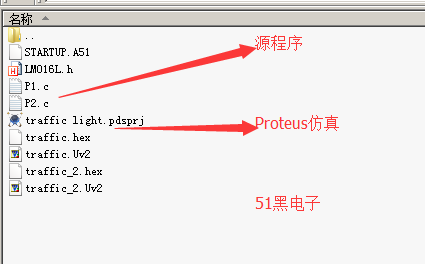

單片機源程序如下:

#include <reg51.h>
#include <LM016L.h>
uchar Dtime_H, Dtime_L;
uchar Ttime_H = 0,Ttime_L = 0;
uchar send_t;
uchar key;
uchar out = 0;
uchar cnt = 0;
uchar code key_code[]={0xEE, 0xDE, 0xBE, 0x7E, 0xED, 0xDD, 0xBD,
0x7D, 0xEB, 0xDB, 0xBB, 0x7B, 0xE7, 0xD7, 0xB7, 0x77};
uchar LED_VALUE[10]={0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8, 0x80, 0x90};
uchar tab_1[] = {0x30, 0x31, 0x32, 0x33, 0x34, 0x35, 0x36, 0x37, 0x38, 0x39};
uchar rdkey(){
uchar scan1, scan2, keycode, j;
P1 = 0x0F;
scan1 = P1;
if((scan1&0x0F)!=0x0F){
delay(30);
scan1 = P1;
if((scan1&0x0F)!=0x0F){
P1 = 0XF0;
scan2 = P1;
keycode = scan1 | scan2;
for(j = 0;j <=15;j++){
if(keycode == key_code[j]){
key = j;
return(key);
}
}
}
}
else P1 = 0xFF;
return (16);
}
void exit_int0() interrupt 0{
rdkey();
out = 1;
}
void Lcd(){
LcdInitiate(); //調用LCD初始化函數
WriteAddress(0x00); //將顯示地址指定為第1行第0列
WriteData('D');
WriteData('e');
WriteData('l');
WriteData('a');
WriteData('y');
WriteData(':');
WriteData(Dtime_H);
WriteData(Dtime_L);
WriteData('S');
WriteAddress(0x40);
WriteData('E');
WriteData('n');
WriteData('t');
WriteData('e');
WriteData('r');
WriteData(':');
delay(10);
}
void send(){
ES = 1;
SBUF = send_t;
while(TI == 0);
TI = 0;
ES = 0;
}
void main(){
IT0 = 1;
IP = 0x01;
P1 = 0x0F;
EA = 1;
EX0 = 1;
TCON = 0x40;
SCON = 0x50; //方式1 8位
TMOD = 0x20; //定時器1 方式2
TH1 = 0xFD;
TL1 = 0xFD;
Dtime_H = tab_1[0];
Dtime_L = tab_1[5];
Lcd();
while(1){
P1 = 0x0F;
if(out == 1 && key < 10){
cnt++;
if(cnt > 1)
Ttime_H = Ttime_L;
Ttime_L = key;
WriteData(tab_1[Ttime_L]);
out = 0;
}else if(out == 1 && key > 10){
if(key == 11){ //清除
Lcd();
out = 0;
cnt = 0;
Ttime_H = 0;
}else if(key == 15){ //確認
Dtime_H = tab_1[Ttime_H];
Dtime_L = tab_1[Ttime_L];
out = 0;
cnt = 0;
send_t = Ttime_H*10 + Ttime_L;
send();//send message
Lcd();
}else if(key == 13){ //初始化
Ttime_H = 0;
WriteData(tab_1[Ttime_H]);
Ttime_L = 5;
WriteData(tab_1[Ttime_L]);
out = 0;
cnt = 2;
//send message
}
}
}
}
